Hunter Highbury User Manual

Hunter Fan Company • 7130 Goodlett Farms Parkway #400 • Memphis, TN 38016 • www.HunterFan.com • 98000-03-175 • 04-22-2013 • ©2013
5
11
98
96
7
63
20
28
24
18
51
80
66
76
53
104
Parts List
MODEL #
52008
Liste de pièces
MODÈLE N°
DRAWING #
K0592-01
DESSIN N°
Weight ±2 lbs
19.2 lbs (8.7 kg)
Poids ±900 g
FINISH New Bronze
FINI Bronze nouveau
Item# Item Name Qty. Part# Nom de l’arcle
1 Hanging System Kit 1 K0065-01 Kit de système de suspension
5
Ceiling Bracket
1
Support de plafond
7
Canopy
1
Pavillon
11
Downrod Assembly
1
Ensemble de ge de suspension
13
Setscrew
1
Vis de blocage
18
Canopy Screw
3
Vis de pavillon
20
Wood Screw 3”
2
Vis à bois de 76 mm (3 po)
22
Wood Screw 1.5”
1
Vis à bois de 38 mm (1,5 po)
23
Flat Washer
1
Rondelle plate
24
Flat Washer
2
Rondelle plate
26
Mounng Isolator
4
Tampon de montage
28
Wire Connector
4
Capuchon de connexion
30
Hanger Pipe
1
Tuyau de suspension
50 Hardware Kit 1 K0592-00-860 Kit de matériel
51
Blade Assembly Screw
16
Vis de montage de pale
53
Machine Screw 6-32
6
Vis à métaux, 6-32
57
Switch Housing Cap Screw
2
Vis du capuchon du boîer de commutateur
63
Blade Grommet
16
Œillet de pale
66 Switch Housing Assembly 1 K0375-01 Ensemble de boîer d’interrupteur
68 Dummy Terminal, Male 1 08198-01 Borne facce mâle
69 Dummy Terminal, Female 1 08200-01 Borne facce femelle
71 Switch Housing Cap 1 K0538-01 Capuchon du boîer de commutateur
76 Light Kit Assembly 1 K0133-08 Adaptateur de luminaire
79 Wire Harness (not shown) 1 K0089-03 Faisceau de ls (non illustré)
80 Globe/Shade 3 K0439-01-176 Globe/Abat-jour
82 CFL Bulb 3 66763-01 Ampoule uorescente compacte
96 Blade Iron Set 1 K0492-05 Ensemble de fers de pale
98 Blade Set 1 K0440-25-041 Ensemble de pales
104 Blade Iron Armature Screw 11 K0064-01 Vis de fer de pale
106 Remote Control Receiver 1 K0219-03 Récepteur de télécommande
108 Remote Control Transmier 1 K0474-02 Émeeur de télécommande
131 Fan Pull Chain Pendant 1 K0143-03 Pendenf de chaînee de venlateur
132 Light Pull Chain Pendant 1 K0144-03 Pendenf de chaînee d’éclairage
140 Balancing Kit 1 K0118-01 Kit d’équilibrage
108 106
23
22
#
Item# in Parts List
N° d’article dans la liste de pièces
Spare Parts Bag
Sac de pièces de rechange
Hardware drawn to scale
For your convenience, you may receive extra fasteners.
Pre-installed Parts / Pièces préinstallées
26
13
Matériel dessiné à l’échelle
Pour la commodité, il peut y avoir des xations supplémentaires.
Included Accessories / Accessoires compris
Optional Accessories / Accessoires facultatifs
These parts are used only if removing the light kit from the fan.
71 57 69 68
Ces pièces ne sont utilisées que si l’on enlève le luminaire du ventilateur.
13182 140
30
132

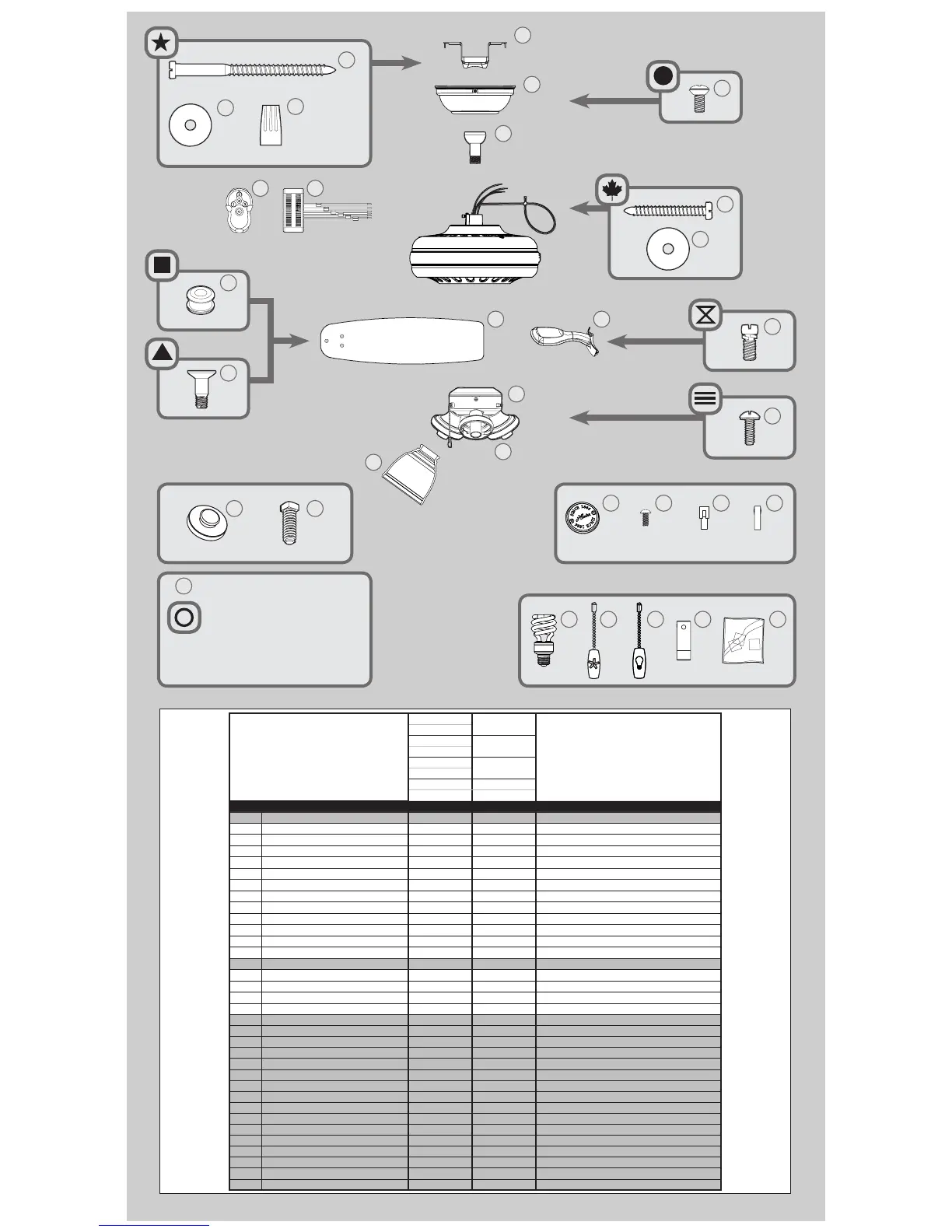

PARTS GUIDE
