Parts List
MODEL #
53074 53075
Lista de piezas
MODELO #
DRAWING #
K0680-01 K0680-02
ESQUEMA #
Weight ±2 lbs
18.0 lbs (8.2 kg) 18.0 lbs (8.2 kg)
Peso ±2 lb
FINISH Anque Pewter White
FINISH Peltre anguo Blanco
# Item Name Qty. / Cant. Part# / No. de la pieza Part# / No. de la pieza Nombre del Item
1 Hanging System Kit 1 K0249-02 K0249-02 Kit del sistema de suspensión
5
Ceiling Bracket
1
Soporte de techo
14
Locking Screw
2
Tornillo de jación
20
Wood Screw 3”
2
Tornillo para madera de 3”
24
Flat Washer
2
Arandela plana
26
Mounng Isolator
4
Aislador de montaje
28
Wire Connector
4
Conector de cable
50 Hardware Kit 1 K0680-00-860 K0680-00-861 Kit de materiales
51
Blade Assembly Screw
16
Tornillo de montaje de paleta
53
Machine Screw 6-32
6
Tornillo mecánico 6-32
54
Motor Housing Screw
4
Tornillo de la carcasa del motor
57
Switch Housing Cap Screw
2
Tornillo de tapa de la caja del interruptor
63
Blade Grommet
16
Arandela de la paleta
64
Thumbscrew
3
Tornillo de mano
66 Switch Housing Assembly 1 K0375-01 K0375-01 Montaje de la caja de interruptor
68 Dummy Terminal, Male 1 08198-01 08198-01 Terminal simulado, macho
69 Dummy Terminal, Female 1 08200-01 08200-01 Terminal simulado, hembra
71 Switch Housing Cap 1 K0538-01 K0538-01 Tapa de la caja del interruptor
76 Light Kit Assembly 1 K0551-01 K0551-01 Adaptador de kit de luz
79 Wire Harness (not shown) 1 K0089-01 K0089-01 Mazo de alambres (no se muestra)
80 Globe/Shade 1 K0722-01-045 K0722-01-045 Pantalla
82 CFL Bulb 1 K0192-02 K0192-02 Lámpara CFL
96 Blade Iron Set 1 K0879-05 K0879-05 Juego de soporte de paletas
98 Blade Set 1 K0418-25-069 K0418-25-072 Juego de paletas
104 Blade Iron Armature Screw 11 K0064-01 K0064-01 Tornillo de montaje de soporte de paleta
119 Motor Housing 1 K0612-01 K0612-01 Alojamiento del motor
131 Fan Pull Chain Pendant 1 K0143-03 K0143-03 Pendiente del rador de cadena del venlador
132 Light Pull Chain Pendant 1 K0144-03 K0144-03 Pendiente del rador de cadena de luz
140 Balancing Kit 1 K0118-01 K0118-01 Kit de equilibrado
5
98
20
28
24
54
96
104
53
14
63
51
80
66
76
26
133
131
82
140
132
Included Accessories / Accesorios incluidos
Optional Accessories / Accesorios opcionales
These parts are used only if removing the light kit from the fan.
71 57 69 68
Estas partes se usan solamente si se retira el kit de iluminación del ventilador.
#
# in Parts List
# en Lista de partes
Spare Parts Bag
Bolsa de partes de repuesto
Hardware drawn to scale
For your convenience, you may receive extra fasteners.
Pre-installed Parts / Partes preinstaladas
Materiales dibujado a escala
Para su comodidad, es posible que reciba sujetadores extra.
64
119

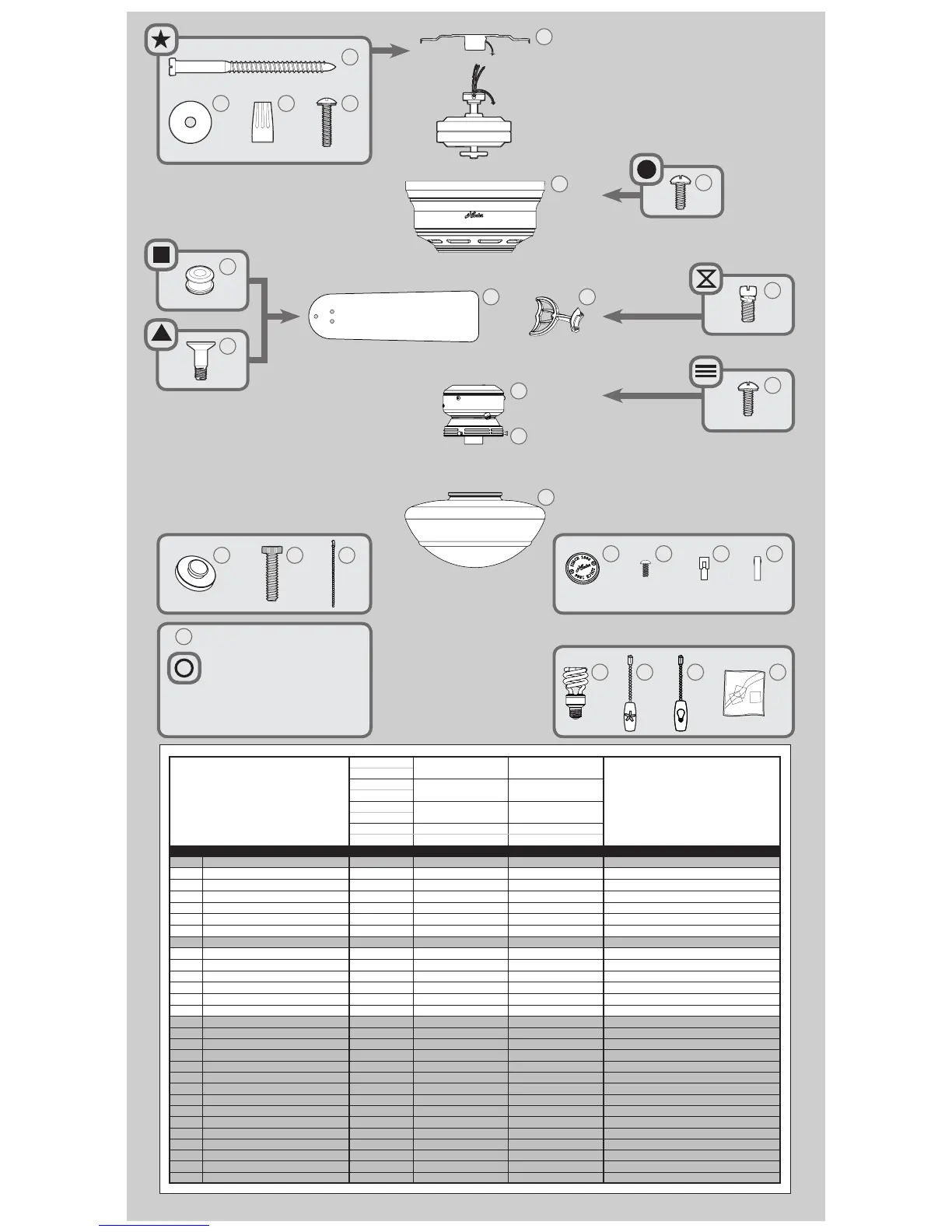

PARTS GUIDE
GUIA DE PARTES
