13

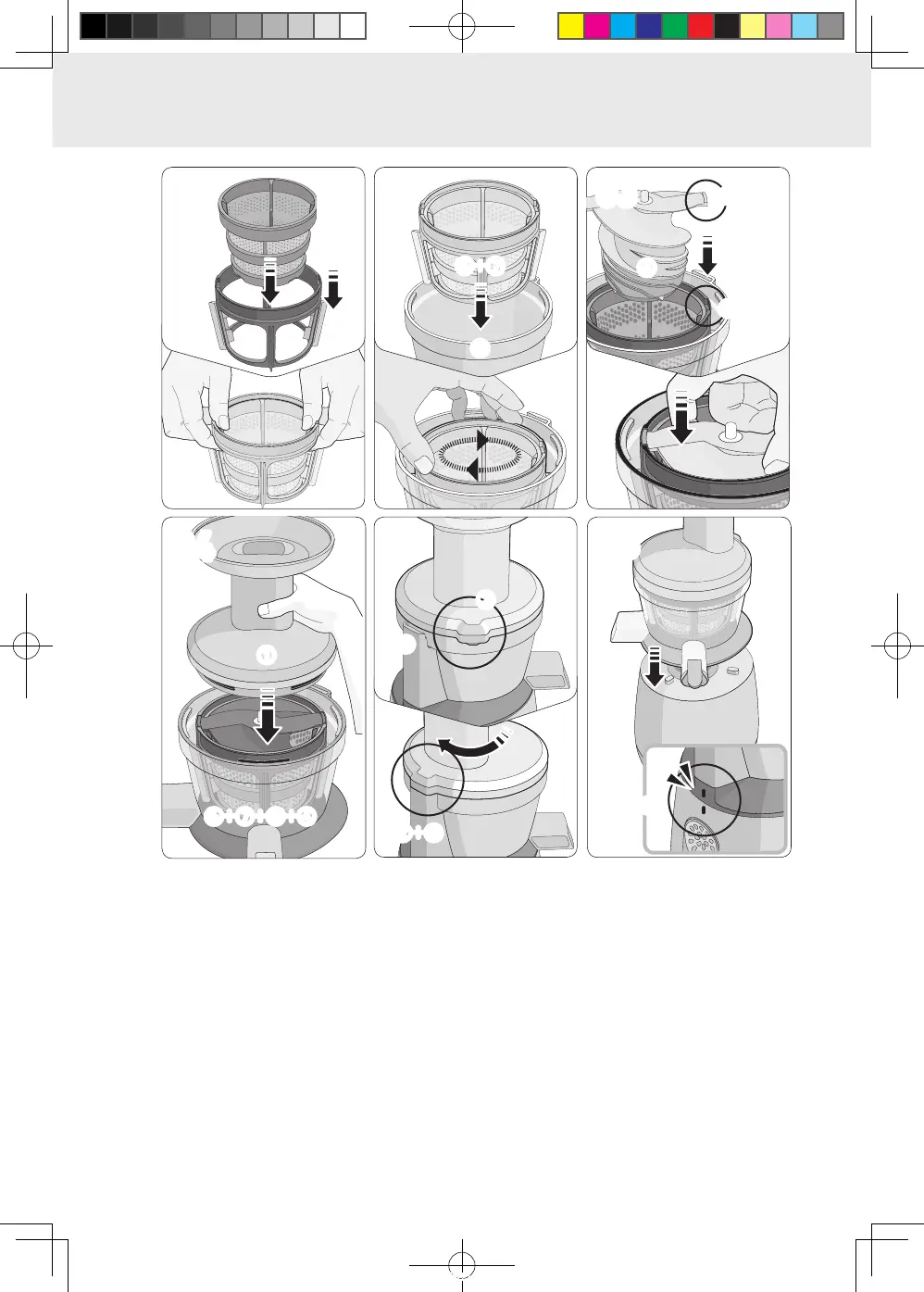

3. Assemblage
Montez la passoire sous la rainure de la brosse rotative comme indiqué dans
l'illustration. Si la passoire n'est pas complètement introduite, l'ensemble du
récepteur ne pourra pas se fermer.
Mettez la pièce assemblée bien en place en la tournant à gauche et à droite dans le
récepteur comme indiqué dans l'illustration 1.
Montez la vis de pressage comme indiqué dans l'illustration.Mettez la vis de telle
façon qu'elle s'insère dans les rainures de la brosse rotative.
Après avoir installé la trémie d'alimentation sur le réservoir, faire pivoter dans le
sens horaire jusqu'au verrouillage complet.
Installez l'ensemble du récepteur sur le bloc. Alignez la marque à l'arrière du bloc
moteur à la marque sur le réservoir pour un assemblage adéquat.
01
02
03
04+05
06
⑥+⑦+⑩+④
①
⑮
②+⑮
⑯+⑱
⑩
01 02
0605
04
03
⑥
⑥+⑦
⑦
④
⑤
⑧
②
4DC010791 사용설명서(통합) HP 브러쉬(영어, 불어, 독어, 이태리어, 스페인어)_V.01.indd 13 2019-10-15 오후 5:26:26
