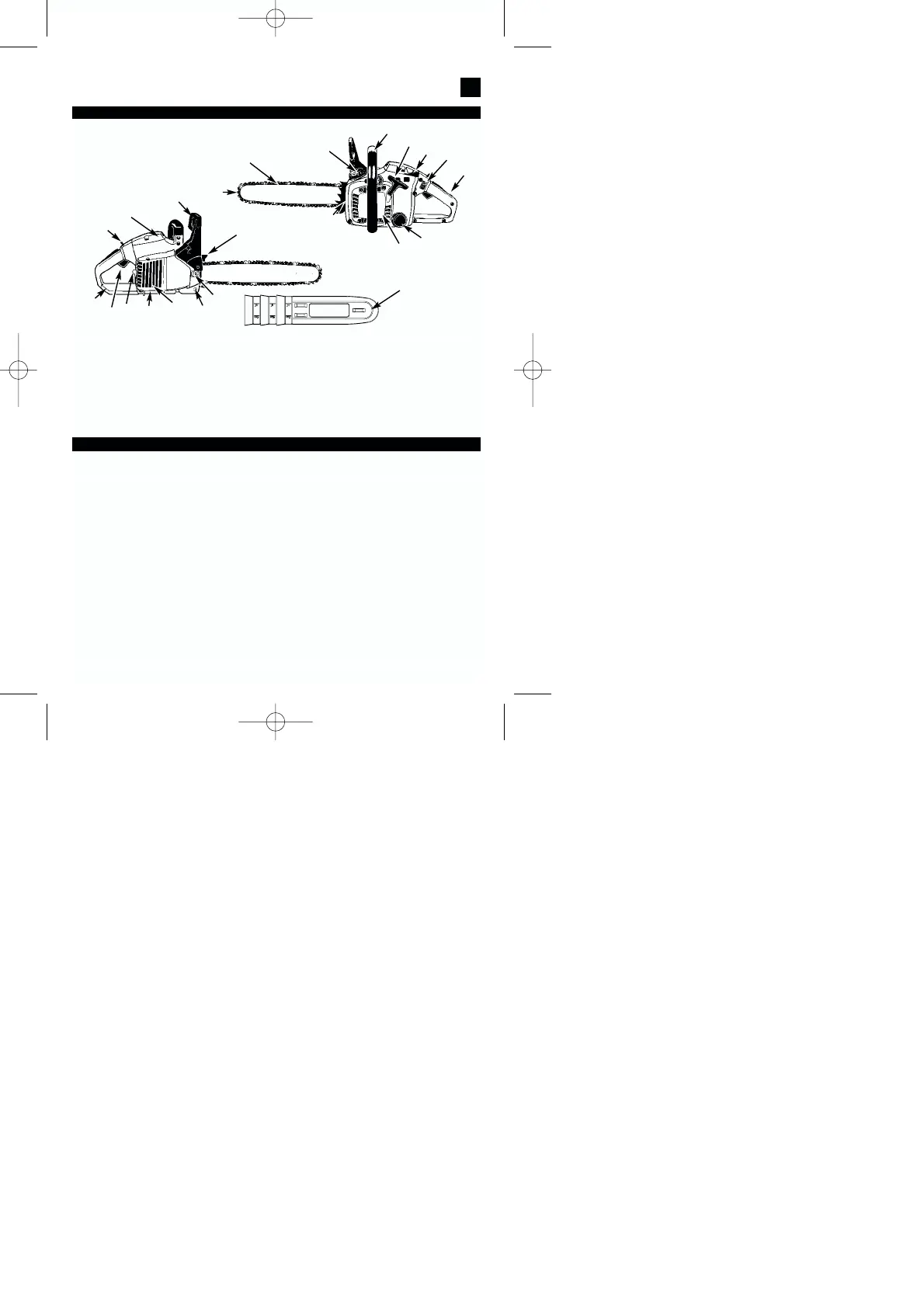

1. Leitschiene oder
Führungsschiene
2. Sägekette
3. Justierschraube der Sägekette
4. Funkengitter
5. Kettenbremshebel / vorderer
Handschutz
6. Vorderer Griff
7. Startergriff
8. Zündkerze
9. Luftfilterabdeckung
10. Stoppschalter
11. Sicherheitsauslöser
12. Öltankkappe
13. Starterabdeckung
14. Treibstofftankkappe
15. Hinterer Griff / Stiefelschlaufe
16. Betriebssperre
17. Drosselhebel
(Vergasereinstellung)
18. Schienenbefestigungsmutter
19. Gashebel
20. Kettenfänger
21. Auspuffschutz
22. Prelldorn
23. Abdeckung der Leitschiene
ALLGEMEINE INFORMATIONEN
3
2
10
6
7
17
11
12
13
14
1
9
16
15
19
8
21
4
20
18
2 SÄGEKETTE MIT GERINGEM RÜCKSCHLAG hilft
Ihnen mit speziell entwickelten Sicherheitseinrichtungen
Ruckschläge oder ihre Kraft abzufangen.
4 FUNKENGITTER hält Kohle oder andere entzündbare
Partikel größer als 0,6 mm vom Abgasausstoß des
Motors zurück. Der Benutzer ist für die Übereinstim-
mung mit lokalen, landesweiten und staatlichen
Gesetzen und/oder Vorschriften zur Regelung des
Einsätzes von Funkengittern verantwortlich.
Zusatzliche Informationen finden Sie in den
Sicherheitshinweisen.
5 KETTENBREMSHEBEL / HANDSCHUTZ schützt die
linke Hand der Bedienungsperson, sollte sie bei
laufender Säge vom vorderen Griff abrutschen.
5 KETTENBREMSE ist eine Sicherheitsfunktion zur
Minderung von Verletzungen auf Grund von
Rückschlägen, indem eine laufende Sägekette im
Millisekunden angehalten wird. Sie wird vom KETTEN-
BREMSHEBEL aktiviert.
10 STOPPSCHALTER hält den Motor sofort an, wenn er
ausschaltet wird. Der Stoppschalter muss auf EIN
gesetzt werden, um den Motor (erneut) zu starten.
11 SICHERHEITSAUSLÖSER verhindert eine zufällige
Beschleunigung des Motors. Der Gashebel (19) kann
nur gedrückt werden, wenn der Sicherheitsauslöser
hineingedrückt ist.
20 KETTENFÄNGER mindert die Gefahr von
Verletzungen, sollte die Sägekette bei laufendem
Motor reißen oder entgleiten. Der Kettenauffänger
soll eine um sich schlagende Kette auffangen.
21 AUSPUFFSCHUTZ verhindert, dass Hände und
brennbare Materialien mit einem heißen Auspuff in
Kontakt kommen.
22 PRELLDORN dient zum Schutz Ihrer Person und
erleichtert das Schneiden. Der Prelldorn verstärkt die
Stabilität, wenn Sie vertikale Schnitte ausführen.
HINWEIS: Machen Sie sich mit der Säge und ihren Teilen
vertraut.
SICHERHEITSFUNKTIONEN
Die Ziffern der nachstehenden Beschreibung entsprechen den Ziffern auf der vorhergehenden Seite, damit Sie die
Sicherheitsfunktionen leichter finden können.
22
23
5
D
4
