Montaje
Su generador requiere de ciertos procedimientos de montaje
y solo estará listo para ser utilizado después de haberle
suministrado servicio con el combustible y aceite
recomendados.
Si usted tiene problemas con el montaje de su generador,
por favor llame a la línea de ayuda para generadores al
(877) 370-7501. Si llamar para la ayuda, tiene por favor el
modelo, la revisión y el número de serie de etiqueta de
identificación disponible. Consulte la ubicación en la sección
Controles y características.
Desembalaje del generador
1. Coloque la caja de cartón en una superficie rígida y
plana.
2. Abra completamente la caja de cartón cortando cada
una de sus esquinas de arriba abajo.
3. Saque todo el contenido de la caja de cartón, a
excepción del generador.
4. Mantenga el generador sobre el cartón para instalar el
juego de ruedas.
El generador se entrega con:
• Manual del operario
• Juego de ruedas
Instale el juego de ruedas
NOTA: Este Juego de Ruedas no ha sido diseñado para ser
usado en la carretera.
Necesitará las siguientes herramientas para instalar estos
componentes:
• Llave de 13 mm
• Llave de cubo de 13 mm
• Alicates
• Gafas de seguridad

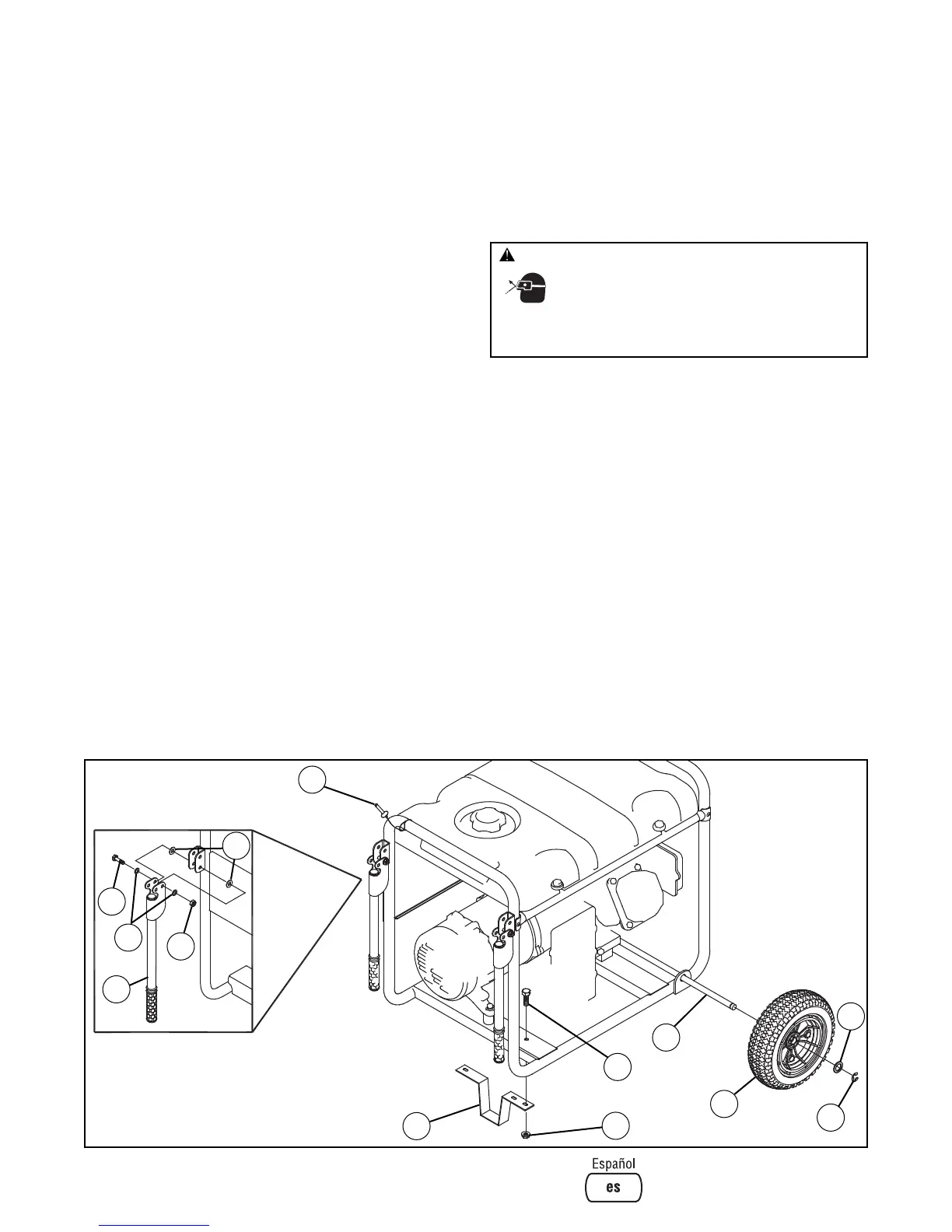

Instale el juego de ruedas conforme a las instrucciones:
1. Dele la vuelta al generador de forma que el motor
quede arriba.
2. Introduzca el eje (A) a través de los dos soportes de
montaje.
3. Coloque una rueda (B) en cada extremo, cuando mostrado.
4. Introduzca una arandela (C) por el eje y coloque una
anilla en “e” (D) en la ranura del eje.
5. Para ello, apriete con unos alicates desde la parte
superior de la anilla en “e” hacia la parte inferior del eje.
6. Repita los pasos 4 y 5 para asegurar la segunda rueda.
7. Dele la vuelta al generador de forma que el lado del
motor quede abajo.
8. Haga coincidir los orificios de la pata de apoyo (E) con
los del bastidor del generador.
9. Monte la pata de apoyo con dos tornillos de cabeza
cortos (M8 x 20 mm) (F) y dos tuercas hexagonales
(G). Apriete con una llave de cubo de 13 mm.
10. Fije las manijas (H) a los soportes en el armazón del
generador como se muestra, con tornillos de cabeza de
45 mm (J), arandelas planas (K), arandelas de nylon (L) y
tuercas M8 (M).
NOTA: NO apriete excesivamente. Las manijas deben poder
subir y bajar libremente.
11. Vuelva a colocar el generador en la posición normal de
funcionamiento (apoyado en las ruedas y la pata de apoyo).
12. Enganche los pasadores de la manija (N) al armazón
del
generador justo encima del soporte de la manija.
7
ADVERTENCIA:
Las anillas en “e” pueden provocar
lesiones oculares.
Las anillas en “e” pueden salir disparadas durante el
montaje o el desmontaje.
• Utilice siempre protección ocular para montar o desmontar
anillas en “e”.
G
F
H
E
C
D
N
K
M
A
B
J
L
