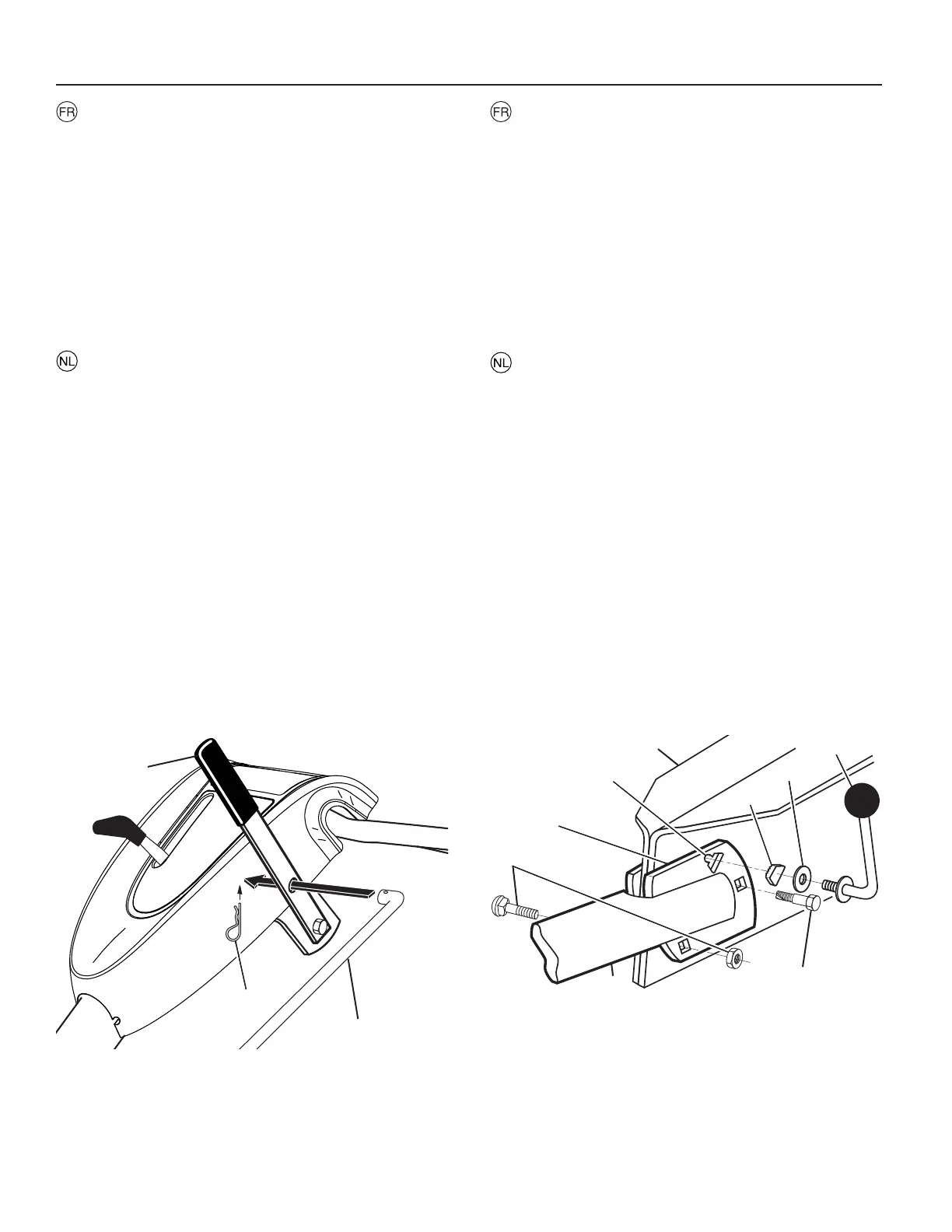

Figure 3
Encart
1. Barre d'embrayage
2. Pince en épingle à cheveux
3. Levier de changement de vitesse
4. Assemblage du manche
5. Boulon de véhiclue et écrou de blocage
6. Base du guidon
7. Fente
8. Carter de la boîte de vitesses
9. Couvercle du guidon
10. Rondelle
11. Levier de blocage du guidon
12. Boulon à pivot
Montage de la barre d'embrayage
a. Insérez l’extrémité de la tige de changement de vitesse
dans le trou de levier de changement de vitesse.
b. Insérez le collier en épingle à cheveux à travers le trou
de la tige de changement de vitesse pour la fixer.
Pression des pneus
Vérifiez si les pneus sont correctement gonflés à pression
indiquée sure les pneus (les pneus sont surgonflés pour le
transport). Si la pression des pneus n’est pas la même, la
fraiseuse tirera vers un côté ou l’autre.
2
Figuur 3
Inzet
1. Schakelstang
2. Splitpen
3. Schakelhendel
4. Hendeleenheid
5. Slotschroef en borgmoer
6. Hendelbasis
7. Sleuf
8. Schakelkast
9. Hendelvergrendeling
10. Sluitring
11. Hendelvergrendeling hefboom
12. Zwenkbout
Schakelstang monteren
a. Steek het einde van de schakelstang in het gat van de
Schakelhendel.
b. Steek de haarspeldklem door het gat van de schakelstang
om hem vast te zetten.
Bandendruk
Zorg ervoor dat de banden tot de PSI-waarde die op de
banden zelf staat aangegeven zijn opgepompt (de banden
waren te hard opgepompt voor het trans port). Alle banden
moeen dezelfde bandendruk hebben, anders dan staat de
cul ti va tor scheef.
10
9
8
7
6
11
12
5
4
3
1
2
