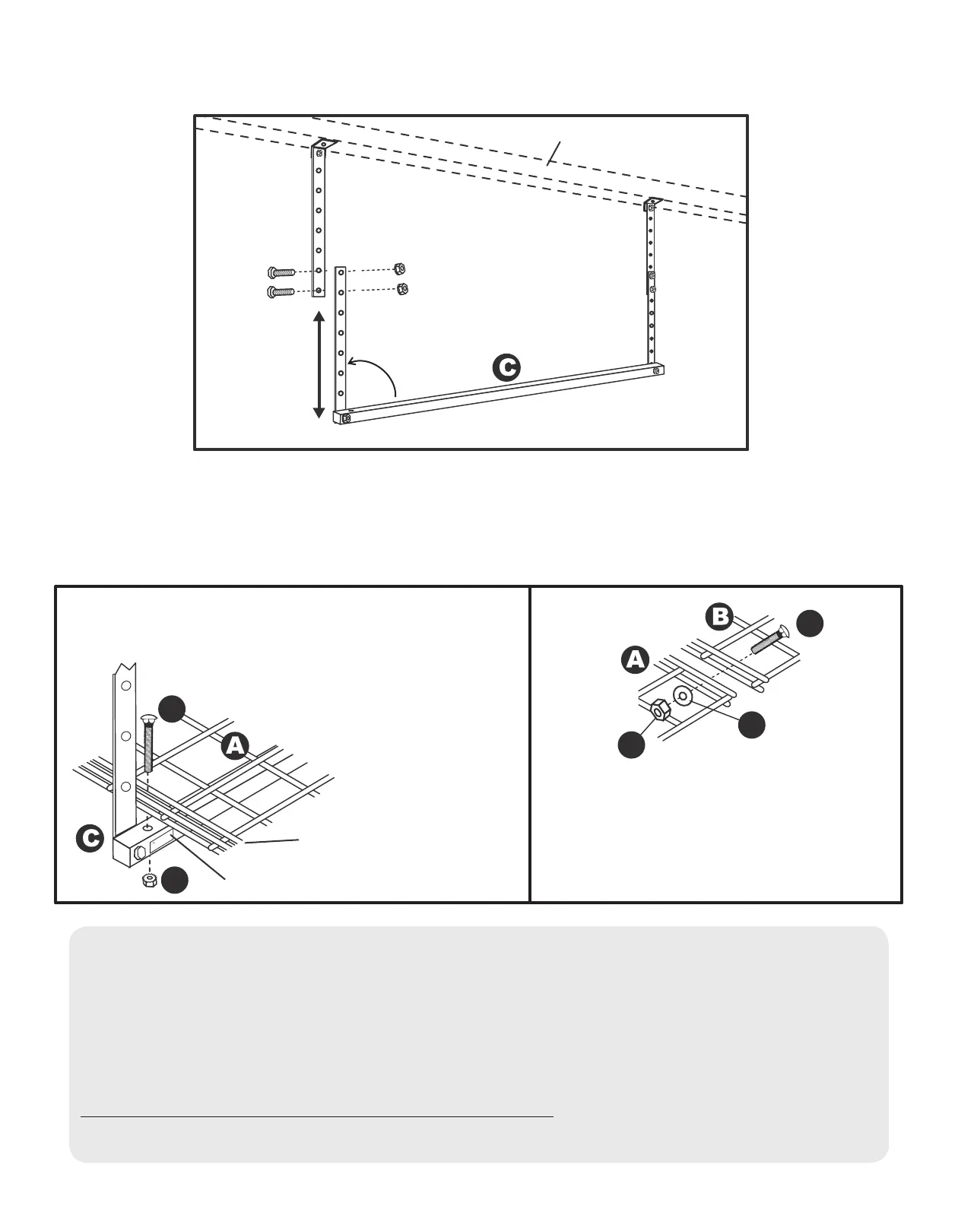

2. Réglage des barres de support (optionnel)
Si nécessaires, réglez la longueur des barres de support (C) en retirant les boulons et les écrous hexago-
naux tel qu’illustré. Réglez les tiges verticales à la longueur désirée en les faisant se chevaucher, puis remet-
tez les boulons et les écrous en place en vous assurant que les barres de support sont de niveau.
3. Mise en place et fixation des grilles
Purch
aser assum
es all liability
if load
exceed
s 250 lb
s. (114 k
g) or if i
mproper
ly installed.
Please see instal
lation docum
ents for l
im
itation
on liab
ility. El c
om
pra
dor asum
e toda
la
respon
sabilidad si el p
eso exc
ede 2
50 libras
(114 k
g). O si est
á instal
ado inco
rrectam
e
nte.
Vea por
favor los
docum
entos
de la in
stalaci
ón para
la respo
nsabilida
d del lim
itationo
n.
L
'ache
teur ass
um
e tout
e la resp
onsabilité si
le poids
excède
250 livre
s (114 kg) ou
si l'unité
n'a pas
été inst
allée
correcte
m
ent.
Veuillez
consult
er les docum
e
nts conce
rnant l'installatio
n pour l
a limit
ation de
respo
nsabilit
é.
US Pa
tents: D
416152;
D4599
26; D4
77957; D470353
; 6435105
; 640
9031; US
& Inte
rnationa
l Patents
Pending
F
E
G
H
I
Placez les deux grilles métalliques de 38 cm (A) à gauche
et à droite des barres de support (C) et xez-les en place
tel qu’illustré à l’aide des boulons de carrosserie de 1/4 po
x 2 po (E) et des écrous à embase de 1/4 po (F).
Remarque : Les long ls des grilles doivent
être dessous.
3A 3B
Autocollant (K)
Groupes de 4 ls au
plus près des tiges
verticales
Posez la grille métallique de 33 cm (B) sur les barres
de support (C), entre les (2) grilles métalliques de
38 cm (A), puis joignez-les ensemble à l’aide de (2)
boulons de carrosserie #6 x 1 po (G), de rondelles #6
(I) et d’écrous hexagonaux #6 (H) de chaque côté.
Vous avez maintenant terminé l’installation et vous pouvez charger votre nouvelle unité de
rangement HyLoft. (Maximum de 113,4 kg par unité de 114,3 cm x 114,3 cm, uniformément
répartis.)
Apposez l’étiquette HyLoft (K) incluse sur une des barres de support pour pouvoir vous y référer
facilement.
Vériez régulièrement (au moins une fois par année) tous les éléments de xation pour vous assurer qu’ils
demeurent bien serrés.
Installation de deux unités de 114,3 cm x 114,3 cm HyLoft :
Suivez les instructions ci-haut. Vous pouvez joindre plusieurs unités ensemble à l’aide des courroies
d’attache en plastique (J) fournies.
Solive de plafond
Retirez les vis
pour régler les
tiges verticales
à la longueur
désirée
310491/0917
