Seite 8
Best.-Nr. / Item-No. / art. 018-1570/1560

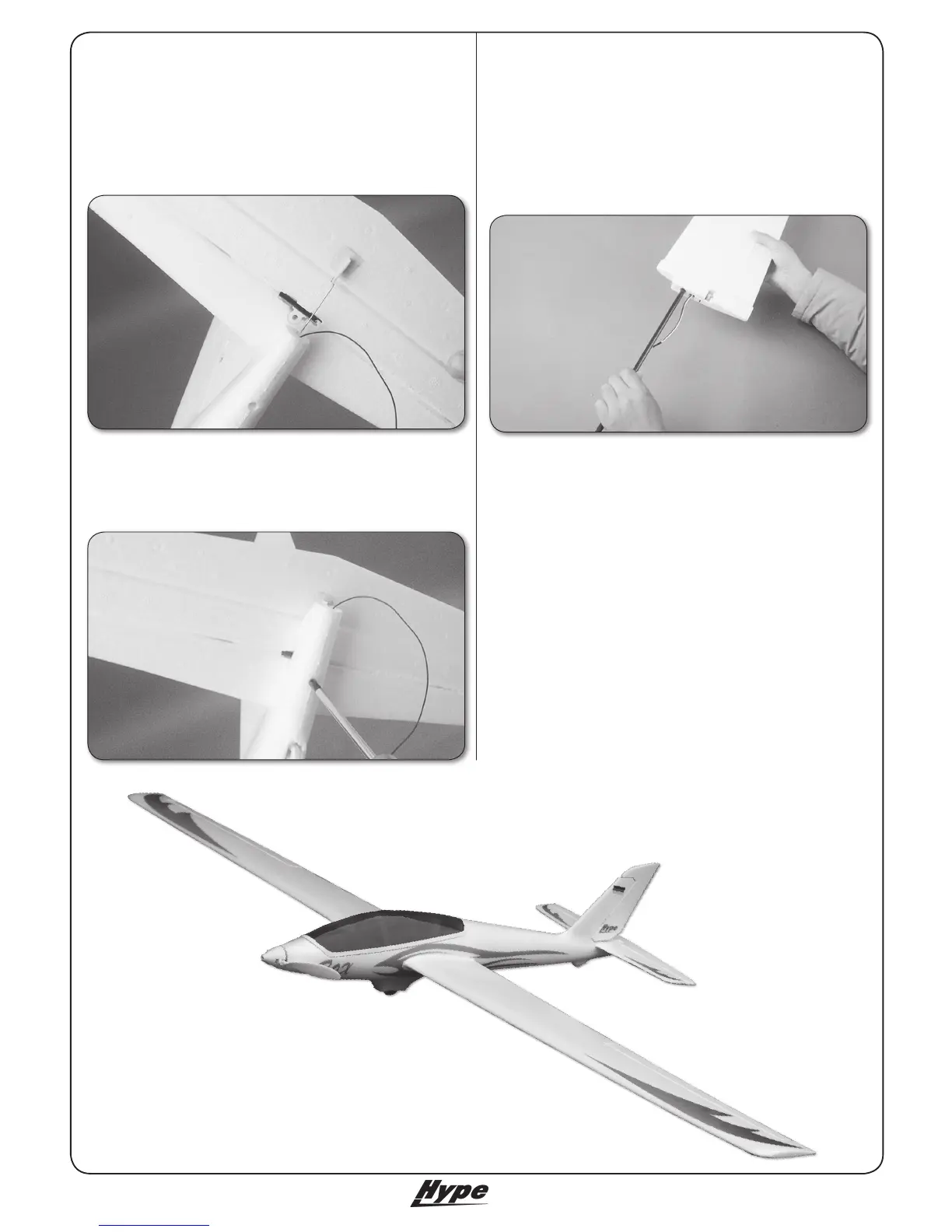

Nehmen Sie eine Tragächenhälfte und den Tragächen-
verbinder zur Hand. Schieben Sie den Flächenverbinder
auf das Kohlefaserrohr im Flügel, wie dargestellt. Einbau-
richtung des Flächenverbinders beachten! / Take one wing
half and the wing joiner at hands. Push the wing joiner on
the carbon tube as shown. Note the direction of the wing
joiner! / Prendere una semiala e la baionetta. Inlate la
baionetta nel verso come mostrato in foto nella guiana in
carbonio.
4. Die Montage des Modells / The Assembly /
L'assemblaggio
Nehmen Sie den Rumpf und das Höhenleitwerk zur Hand
und hängen Sie das Höhenrudergestänge im Ruderhorn
ein. / Take the fuselage and the horizontal stabilizer in
hand. Connect the elevator linkage to the elevator horn.
/ Prendere fusoliere e impennaggi, agganciare le aste di
comando del piano di quota nella squadretta.
Setzen Sie das Höhenleitwerk auf den Rumpf und ver-
schrauben Sie es wie dargestellt. / Put the horizontal
stabilizer on the fuselage as show and tighten the screw
securely. / Montate gli impennaggi sulla fusoliera e avvita-
te come mostrato in foto.
