VENTURA
Construction Manual
K2-915-CAP07
Fuel system
Issue 00/Rev.01 28 May 2019
2
Inserire i n°2 raccordi da 1/4’’ all’IN e all’OUT della scatola pompe. Utilizzare gli stessi raccordi per
l’ingresso e uscita carburante sul motore.

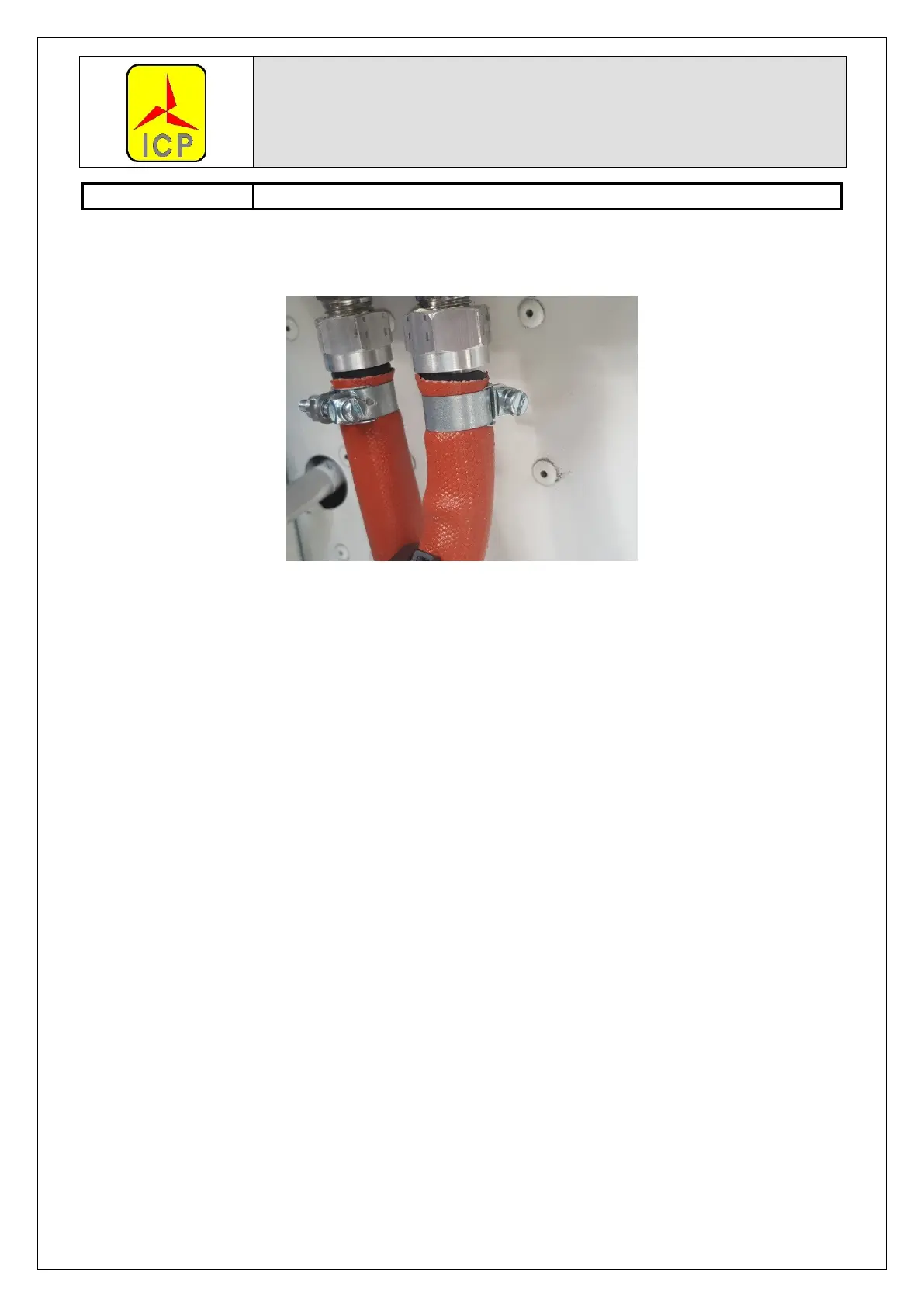

Figura 3
Collegare tubo corrugato di mandata benzina a IN scatola pompe con manicotto in gomma Ø10.
Bloccare con n°2 fascette Ø16.
