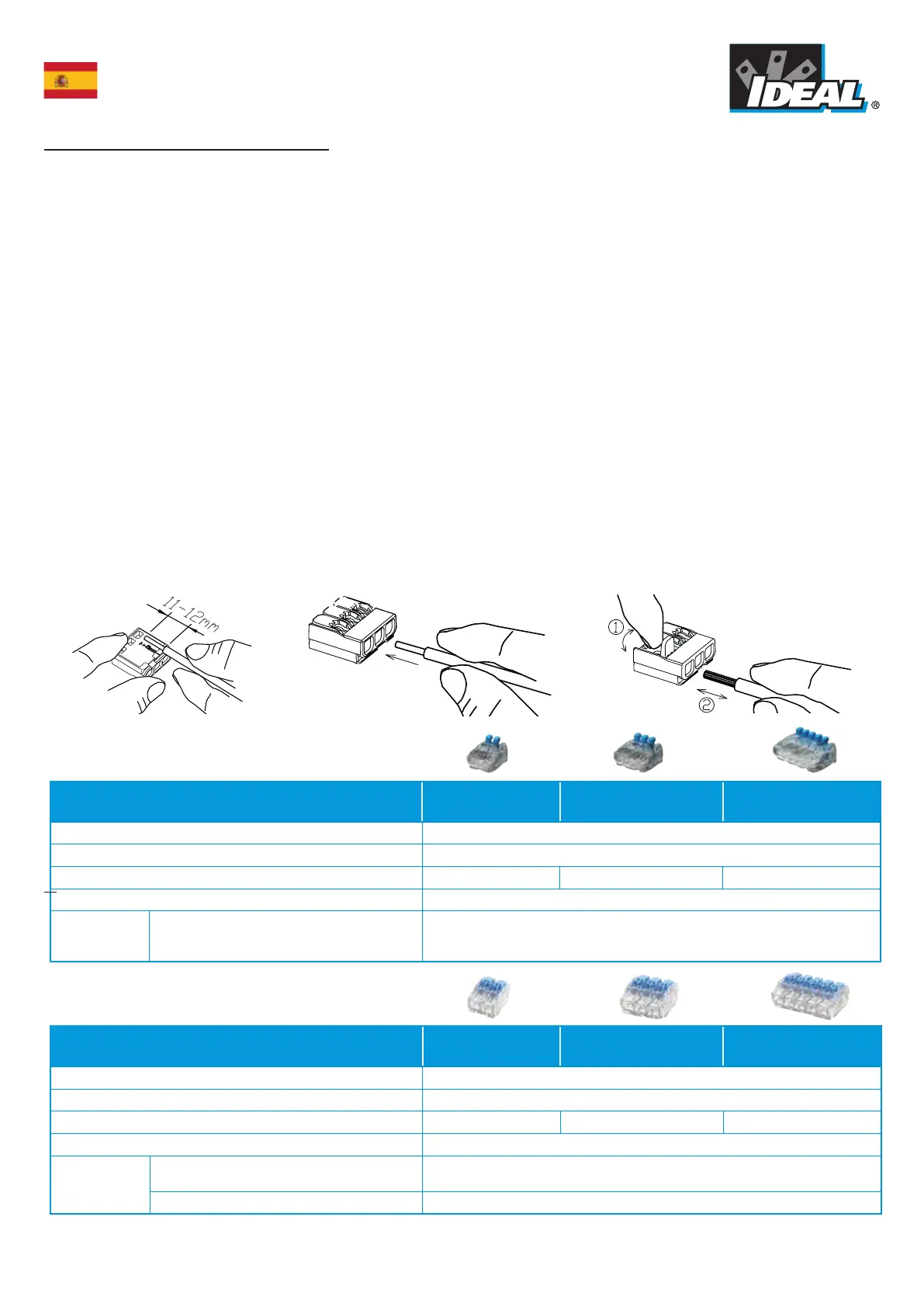

Instrucciones de instalación - Conectores de palanca (lever)
Modelos 52, 53, 55, L2, L3 & L5
• No superar la potencia nominal de los conectores
• Apague la alimentación antes de instalar o quitar conectores
• Los cables deben cumplir con todas las normativas eléctricas aplicables
• SÓLO COBRE A COBRE. No utilizar con cables de aluminio.
• El uso o la instalación inadecuada de este producto puede causar un incendio,
electrocución, daños corporales graves e incluso la muerte
• Utilice únicamente un conductor por puerto
• Pele los cables 9-10mm (52, 53 & 55)/11-12 (L2, L3 & L5)
• Si utiliza cables estándar sólidos y rígidos, agarre firmemente el cable e inserte el conductor en
el puerto abierto (no es necesario abrir la palanca [lever]).
• Si utiliza cables estándar flexibles (> 7 hilos), levante la palanca (lever) e inserte el conductor en
el puerto abierto. Cierre la palanca (lever).
• Verifique por la mirilla que los conductores estén completamente insertados hasta el fondo del conector.
• Para extraer un cable, levante la palanca (lever) y extraiga el cable.
Especificaciones
Modelo 52 2
puertos
Modelo 53
3 puertos
Modelo 55 5
puertos
Potencia nominal 24 Amp / 450V /
85°C
Profundidad 21 mm
Ancho 11,9 mm 16,1 mm 24,5 mm
Alto 11.7 mm
Rango de cable
Cables sólidos, cables de filamentos semirígidos
(< 7 hilos o filamentos) y
cables flexibles (> 7 hilos o filamentos)
0,2mm
2
-2,5mm
2
Longitud de la tira ExtracciónInserción
5/16
85
Especificaciones
Modelo L2
2 puertos
Modelo L3
3 puertos
Modelo L5
5 puertos
Potencia nominal 32 Amp / 450V /
85°C
Profundidad 18,6 mm
Ancho 13,3 mm 18,9 mm 30,4 mm
Alto 8,8 mm
Rango de cable
Cables sólidos y cables de filamentos semirígidos
(< 7 hilos o filamentos)
0,2mm
2
-4,0mm
2
Cables flexibles (> 7 hilos o filamentos) 0,14mm
2
-4,0mm
2
