IFO 96963 - Page 18

c/c 332
220
18
440
85
*)320-420
35
45
65-165
230
100
Min.
860
Max
1060
Min 190
48
70
28
400 - 500
Mõõtude
seadistamine
Varuosad
15
Tähelepanu!
Loputuskast tuleb montee-
rida nii, et armatuur oleks
teeninduse tegemiseks
ligipääsetav.
Sellest nõude eiramise
korral, ei kata Ifö garantii
kulusid, mis on seotud
keraamiliste plaatide või
analoogsete materjalide
eemaldamise ja
paigaldamisega.
14
16
17
*
* WC-poti
valtsikõrgus
400-500
12
13

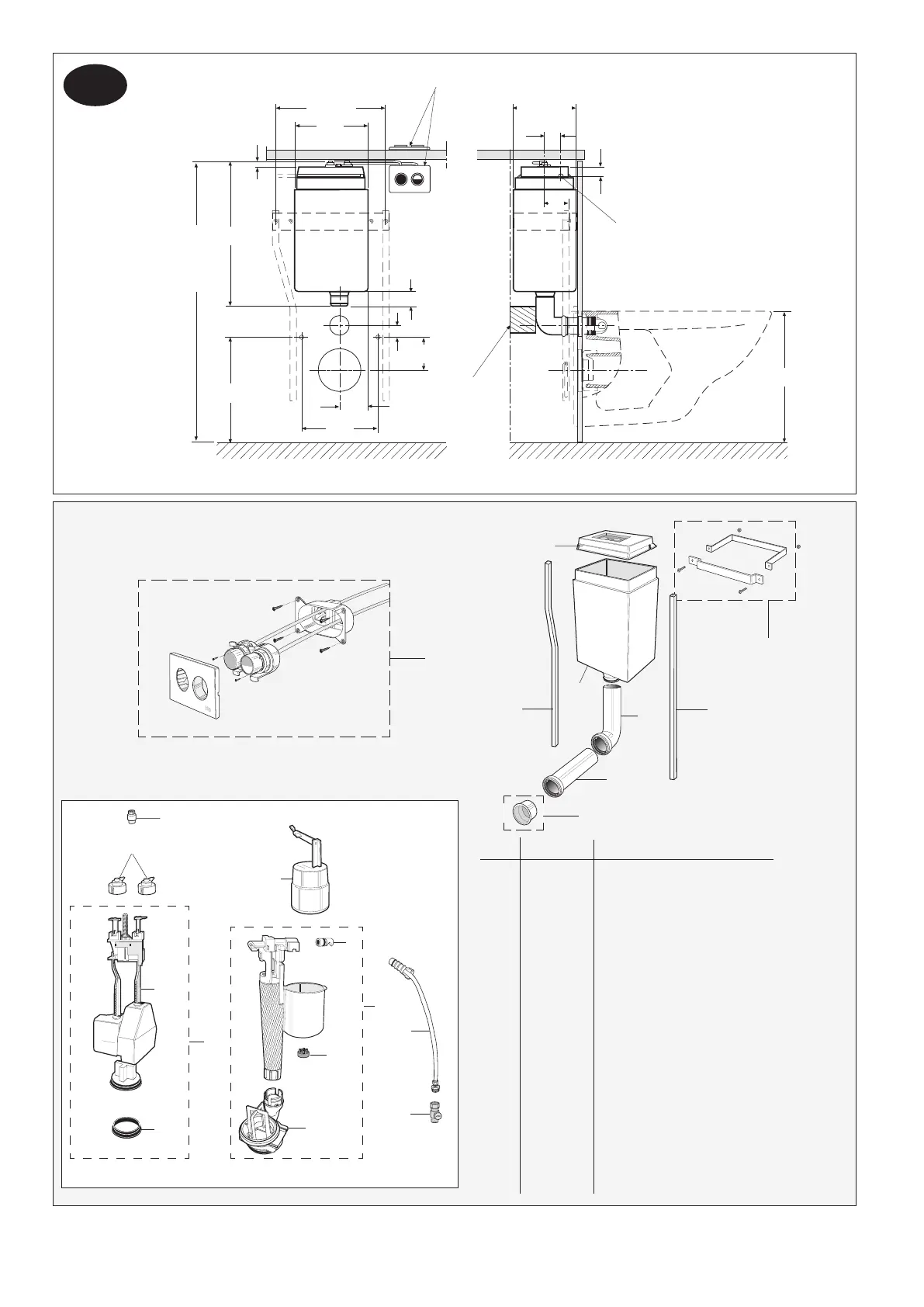

Asend Ifö nr.
1 Z91515
2 Z96193
3 Z96272
4 Z96271
5 Z96074
6 Z96198
7 Z96481
8 Z96308
9
10
11
12
13
14
15
Z96478
Z96721
Z96126
Z91289
91221
96570
96571
96574
96415
91608
Tagaventiil
Äravooluventiil
Statiiviga sissevooluventiil
Sissevooluujuk
Sissevoolutoru
Lõõts koos lõõtsakinnitusega
Kolb
Ventiilirõngas
Mutter
Sulgemisventiil
Väljavooluventiili paigaldus
Luuk
Loputuskast
Toru
Pikendustoru (lisa)
Kork, eemaldatakse WC-poti paigaldamisel
Seinakinnitus (lisa)
Nuppude komplekt, valge (lisa)
Nuppude komplekt, läikiv kroomitud (lisa)
Nuppude komplekt, matt kroomitud (lisa)
Loputuskastikinnitus (lisa)
Ujuki varras (Tumehall)
18
19
**
19
**
**
EE
Alternatiivsed asendid
Toru tugi
(ei kuulu komplekti)
Vee
sissevool
*
17
**18
**19
20
* Monteerimisel telliskiviseinale tuleb kasutada seinakinnitust 91221 ja tugiklots asetada toru taha. ** Ei kuulu komplekti
1
2
3
4
5
6
1
2
3
4
5
8
3
4
5
7
1
10
11
9
6
20
2
Z96500038
Nimetus
18 (28)
