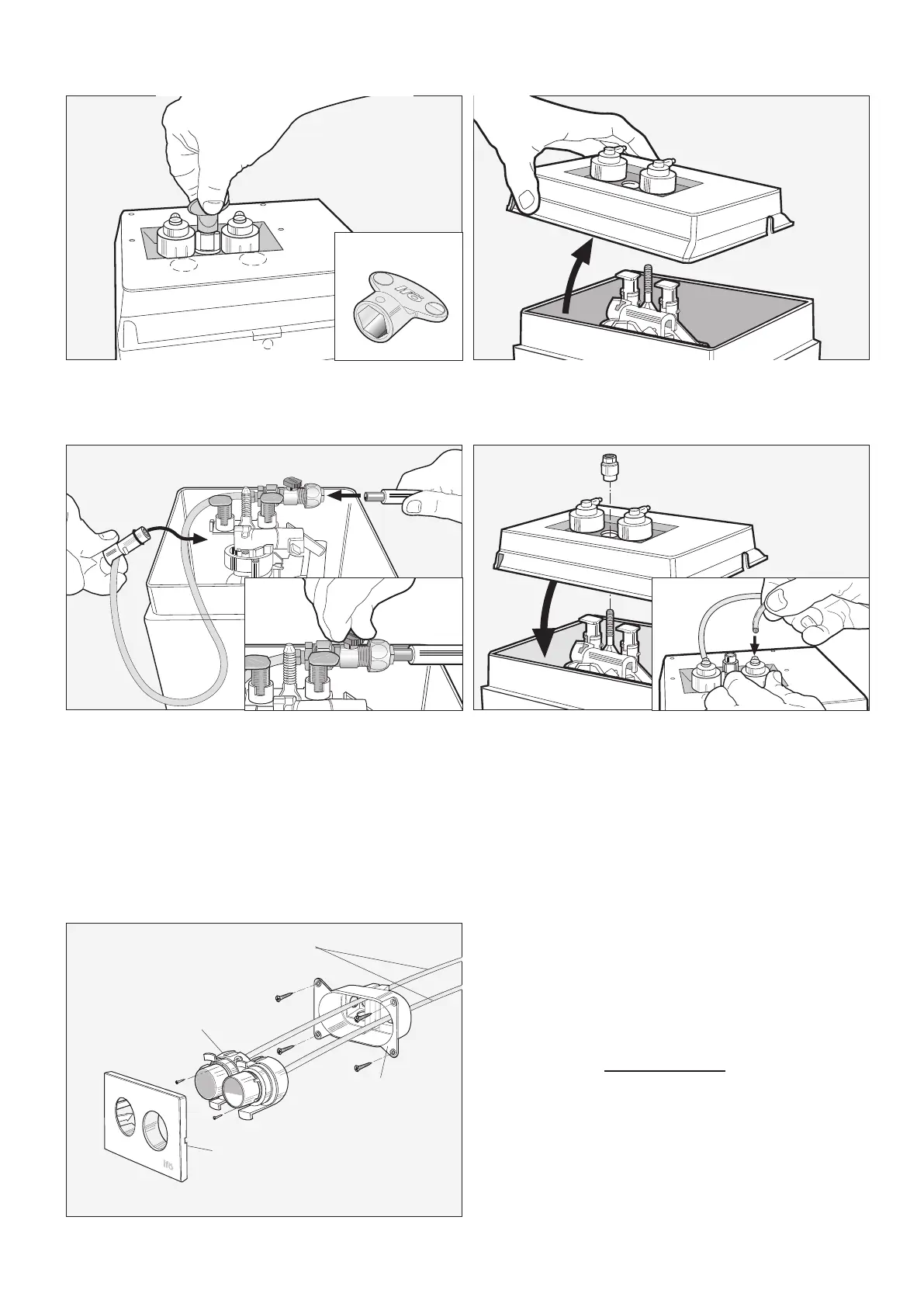

Vabasta lukustusmutter Ifö võtmega või 12 mm
silmusvõtmega.
Paigaldusjuhend
Ühendage sissevoolutoru koos sulgemisventiiliga paagi
korpuse külge. Monteerige veeühendustoru läbi
loputuskasti avause ning ühenda see sulgemisventiiliga.
Jälgige, et sissevoolutoru ei oleks armatuuri liikuvatel
osadel. Ava kraan.
Tähelepanu! Loputuskast on konstrueeritud
ühendamiseks veetoruga, mille välisdiameeter on 10.
1
2
5
Eemalda kaas.
Monteerige seinakarp soovitud kohale maksimaalselt
2 meetri kaugusele loputuskasti keskkohast. Vedage
õhuvoolikud läbi seinakarbi, lõigake nende pikkus parajaks
ning ühendage nuppude messingniplitega.
Loputuskasti kaas on varustatud sümbolitega, et
vältida voolikute äravahetamist.
Kruvige nupud seinakarpining kinnitage seinakate.
Õhuvoolikute peidetud paigaldamise korral võib kasutada
kaitsetoru välisdiameetriga 16 (elektrijuhtme toru).
Ei kuulu Ifö komplekti.
Aseta kaas tagasi ja kruvi mutrid kinni kuni kostab
klpsatus.
Vta lahti loputuskasti hoidikud ja ühenda huvoolikud
hoidikute messingniplitele.
Pööra vajadusel hoidikuid 180° vältimaks mittevajalikke
keerde voolikutel. Pane hoidikud oma kohale tagasi.
õhuvoolikud
Seinakate
2
1
2
3
1
2
Ifö võti
Nupud
Seinakarp
19 (28)
