Återmontering:
Återmontering sker i omvänd ordning.
OBS ! Kontrollera att armaturen inte har rubbats genom att med handen trycka utloppssätet mot cisternens botten.
Drag åt plastmuttern tills den snäpper över för rätt moment.
Luftslangarna skadas vid demontering. Klipp därför bort ca 10 mm före återmontering.
Montering:
Före installation rekommenderas att väggar och golv runt och under cisternen förses med ett våtrumsmembran.
För att detta skall förbli tätt krävs att inga hål borras i golvet. Det skall vid lägsta utrymmet finnas en mindre spalt mot
badrummet så att eventuell vattenskada genast kan uppmärksammas.
Inställning av spolvattenmängd:
Vid leverans är cisternarmaturen inställd för en spolvolym av 4 liter vid hel och
2 liter vid halv spolning (96963) resp 5 liter vid hel och 3 liter vid halv
spolning (96964). Vid behov kan omställning till andra spolvolymer göras
enligt tabellen.

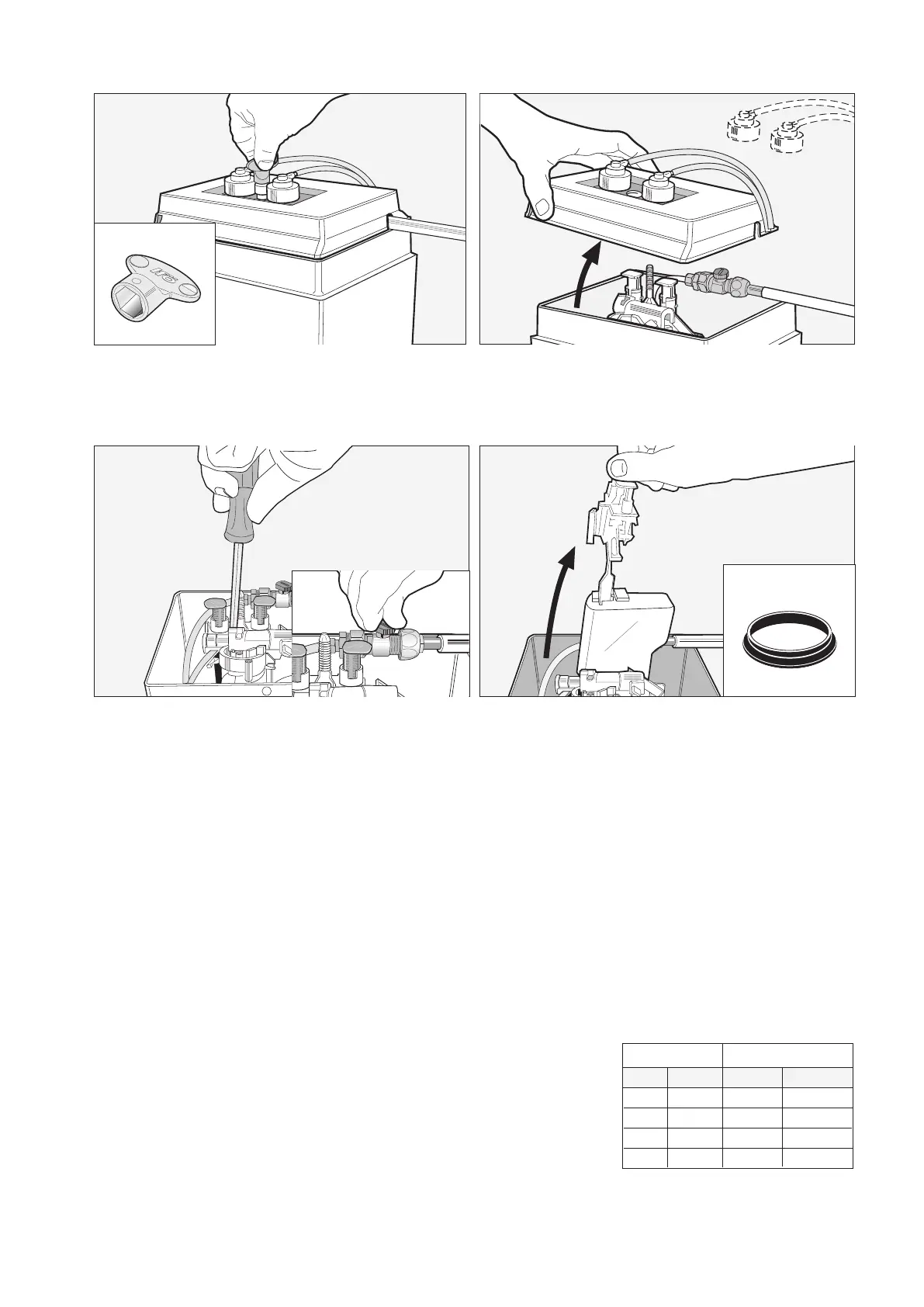

Gör så här:
Lyft ur utloppsventilen enligt anvisningen.
Frigör flottörhaken och skjut flottören uppåt för mindre och nedåt
för större spolvolym.
Lossa lockmuttern med Ifö-nyckel eller 12 mm ringnyckel. Lyft av locket.
OBS ! Om cisternen sitter i ett trångt utrymme kan det vara
nödvändigt att först snäppa loss bälghållarna. Var noga
med att markera deras lägen så att de återmonteras på
samma platser.
Service
Lyft upp hela utloppsventilen, och byt eventuellt
ventilringen 96308
Stäng för vatten. Lossa utloppsventilen, genom att
försiktigt bryta loss den med en skruvmejsel.
1
2
43
1
2
96308
Ifö-nyckel
Spolvolym liter Flottörhakens läge
Hel Halv Mörkgrå Ljusgrå
3,0 2,0 2,0 2,0
3,5 2,0 3,5 2,0
4,0 2,0 7,0 3,0
5,0 3,0 9,5 5,0
