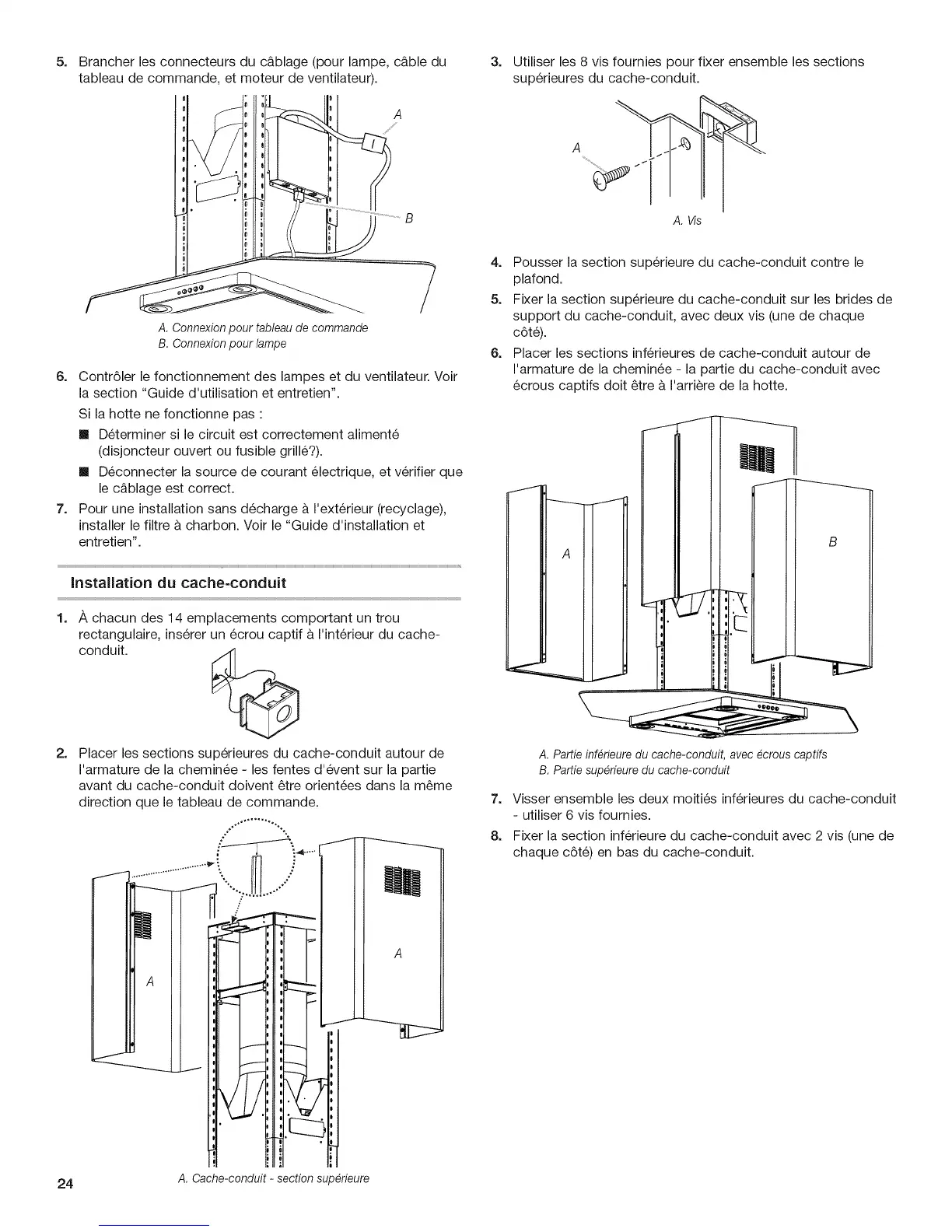

5. Brancherlesconnecteursducb.blage(pourlampe,c&bledu 3. Utiliserles8visfourniespourfixerensemblelessections
tableaudecommande,etmoteurdeventilateur), superieuresducache-conduit.
A
B
A. Connexion pour tableau de commande
B. Connexion pour lampe
6. Contr61er le fonctionnement des lampes et du ventilateur. Voir
la section "Guide d'utilisation et entretien".
Si la hotte ne fonctionne pas :
m Determiner si le circuit est correctement alimente
(disjoncteur ouvert ou fusible grille?).
m Deconnecter la source de courant electrique, et verifier que
le c&blage est correct.
7. Pour une installation sans decharge & I'exterieur (recyclage),
installer le filtre a charbon. Voir le "Guide d'installation et
entretien".
installation du cache=conduit
1.
2.
24
_, chacun des 14 emplacements comportant un trou
rectangulaire, inserer un ecrou captif a I'interieur du cache-
conduit.
Placer lea sections superieures du cache-conduit autour de
I'armature de la cheminee - les fentes d'event sur la pattie
avant du cache-conduit doivent _tre orientees dans la m_me
direction que le tableau de commande.
'i
,,
A. Cache-conduit- sectionsup@ieure
A
A. Vis
4. Pousser la section superieure du cache-conduit centre le
plafond.
5. Fixer la section superieure du cache-conduit sur les brides de
support du cache-conduit, avec deux vis (une de chaque
c6te).
6. Placer les sections inferieures de cache-conduit autour de
I'armature de la cheminee - la partie du cache-conduit avec
ecrous captifs doit _tre & I'arriere de la hotte.
7.
8.
J
J
A. Pattieinf_rieureducache-conduit,avec#crouscaptifs
B. Pattiesuperieureducache-conduit
Visser ensemble les deux moities inferieures du cache-conduit
- utiliser 6 vis fournies.
Fixer la section inferieure du cache-conduit avec 2 vis (une de
chaque c6te) en bas du cache-conduit.
