Risque d'e×plosion
Utiliser une canalisation neuve d'arriv_e de gaz
approuv_e par la CSA International.
Installer un robinet d'arr_t.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander a une
personne qualifi_e de s'assurer que la pression de gaz
ne d_passe pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifi_e, on comprend :
le personnel autoris_ de chauffage,
le personnel autoris_ d'une compagnie de gaz, et
le personnel d'entretien autoris&
Le non=respect de ces instructions peut causer
un d_c_s, une e×plosion ou un incendie.
4. La conduite d'arrivee du gaz dolt _tre a moins de
10" (25,4 cm) au-dessus du sol.
.......!ME
D
A. D_tendeur
B. Raccord d'adaptation
C. Raccord flexible
D. Robinet d'arr#t manuel
E. Conduite droite de 10" (25,4 cm) max.

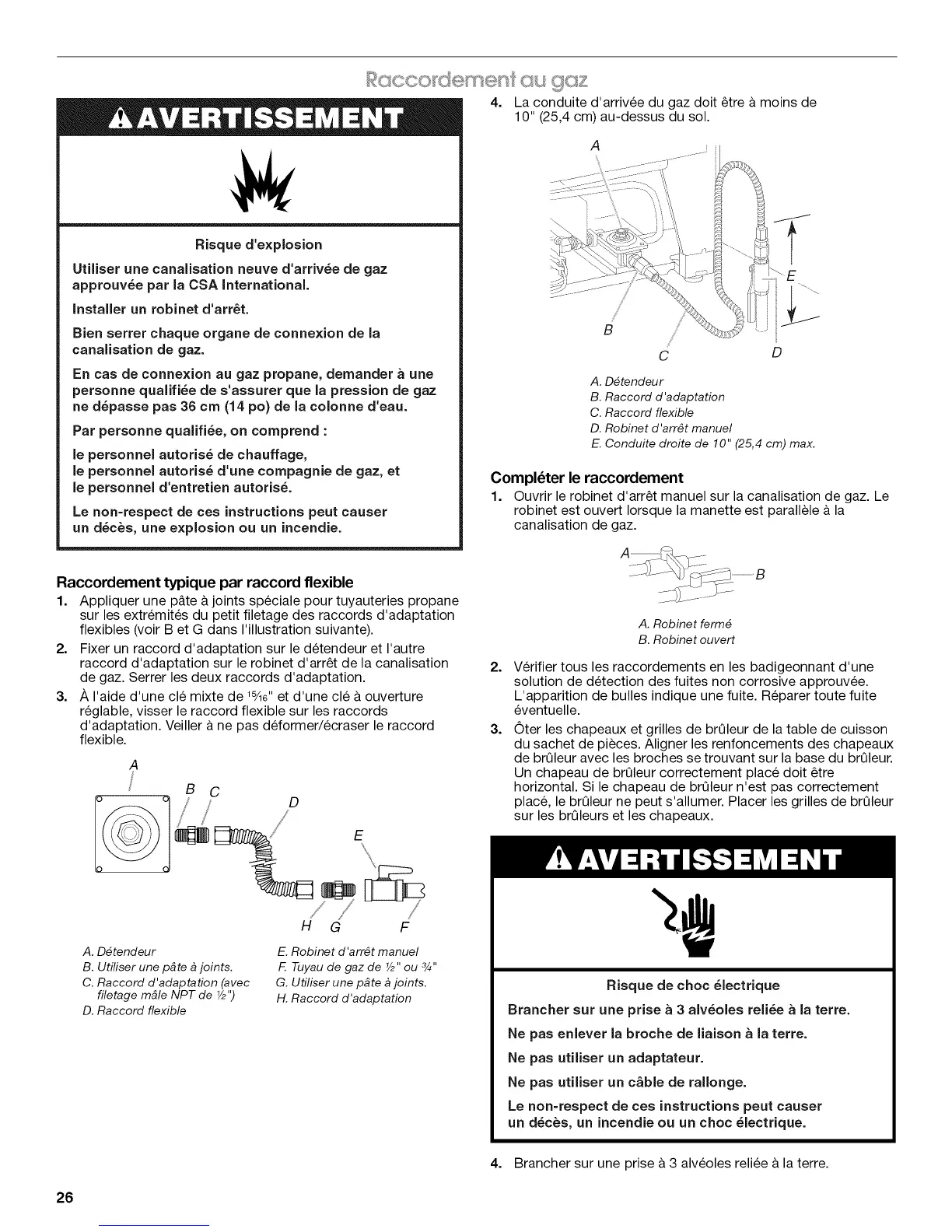

Completer le raccordement
1. Ouvrir le robinet d'arr_t manuel sur la canalisation de gaz. Le
robinet est ouvert Iorsque la manette est parallele a la
canalisation de gaz.
Raccordement typique par raccord flexible
1. Appliquer une p&te & joints speciale pour tuyauteries propane
sur les extremit6s du petit filetage des raccords d'adaptation
flexibles (voir B et G dans I'illustration suivante).
2. Fixer un raccord d'adaptation sur le detendeur et I'autre
raccord d'adaptation sur le robinet d'arr_t de la canalisation
de gaz. Serrer les deux raccords d'adaptation.
3. A I'aide d'une cle mixte de 1%e"et d'une cle & ouverture
reglable, visser le raccord flexible sur les raccords
d'adaptation. Veiller & ne pas deformer/ecraser le raccord
flexible.
(
A
/
B C
D
E
H G F
A. D_tendeur
B. Utiliser une p#te _joints.
C. Raccord d'adaptation (avec
filetage m#le NPT de Y2")
D. Raccord flexible
E. Robinet d'arr_t manuel
F. Tuyau de gaz de Y2"ou 3/4"
G. Utiliser une p#te _ joints.
H. Raccord d'adaptation
2.
3.
A. Robinet ferm_
B. Robinet ouvert
Verifier tousles raccordements en les badigeonnant d'une
solution de detection des fuites non corrosive approuvee.
L'apparition de bulles indique une fuite. Reparer toute fuite
eventuelle.
Oter les chapeaux et grilles de brQleur de la table de cuisson
du sachet de pieces. Aligner les renfoncements des chapeaux
de brQleur avec les broches se trouvant sur la base du brQleur.
Un chapeau de brQleur correctement place dolt _tre
horizontal. Si le chapeau de brQleur n'est pas correctement
place, le brQleur ne peut s'allumer. Placer les grilles de brQleur
sur les brQleurs et les chapeaux.
Risque de choc _lectrique
Brancher sur une prise a 3 aJv_oles reli_e a la terre.
Ne pas enJever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c&ble de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
4. Brancher sur une prise a 3 alveoles reliee a la terre.
26
