Der Full-Colour LCD Bildschirm (10) zeigt Dateien, Ordner, Aufnahmen, Wie-
dergabe- und Aufnahmemodus für den RM3 an.
Es folgt eine Liste der Ein- und Ausgänge sowie deren entsprechenden An-
schlüsse.
EINGANG (Rückseite)
(Vorderseite)
AUSGANG (Rückseite)
(Vorderseite)
Die Cinch Lineeingänge (4) dienen dem Anschluss einer Linequelle mit-•
tels stereo Cinchkabeln
Der XLR Mikrofoneingang (3) dient dem Anschluss einer Mikrofonquelle •
per XLR-Kabel.
Die stereo Klinke-Lineeingänge (6) dienen dem Anschluss einer •
Linequelle mit einer doppelten 6,35 mm Klinkenverbindung.
Der 6,35 mm Klinke-Mikrofoneingang (5) dient dem Anschluss einer •
Mikrofonquelle mittels 6,35 mm Klinke-Kabels.
Die stereo Cinch-Lineausgänge (8) senden ein Stereosignal über Cinch-•
kabel an eine Ausgangsstufe.
Die symmetrischen XLR Ausgänge (7) senden ein symmetrisches Lines-•
ignal mittels XLR an eine Ausgangsstufe.
Der Kopfhörer/Line-Ausgang (9) sendet das Ausgangssignal an einen •
Kopfhörer oder eine Ausgangsstufe mittels 6,35 mm Klinkenanschluss.
Achtung: Die MIKROFON- und LINE- Signale können nur einzeln während
der Aufnahme abgetastet werden. Wenn beides gleichzeitig angeschlossen
ist wird nur die Mikrofonquelle aufgenommen.
Auf der Vorderseite des RM3 benden sich zwei Schalter, die der Eingang-
swahl dienen. Dies dient dazu, dass während einer Aufnahme nicht alle
inaktiven Verbindungen getrennt werden müssen.
Der FRONT-BACK Schalter legt fest, ob Sie von einem Eingang
auf der Vorder- oder auf der Rückseite aufnehmen möchten.
(FRONT-BACK Schalter (22))
34

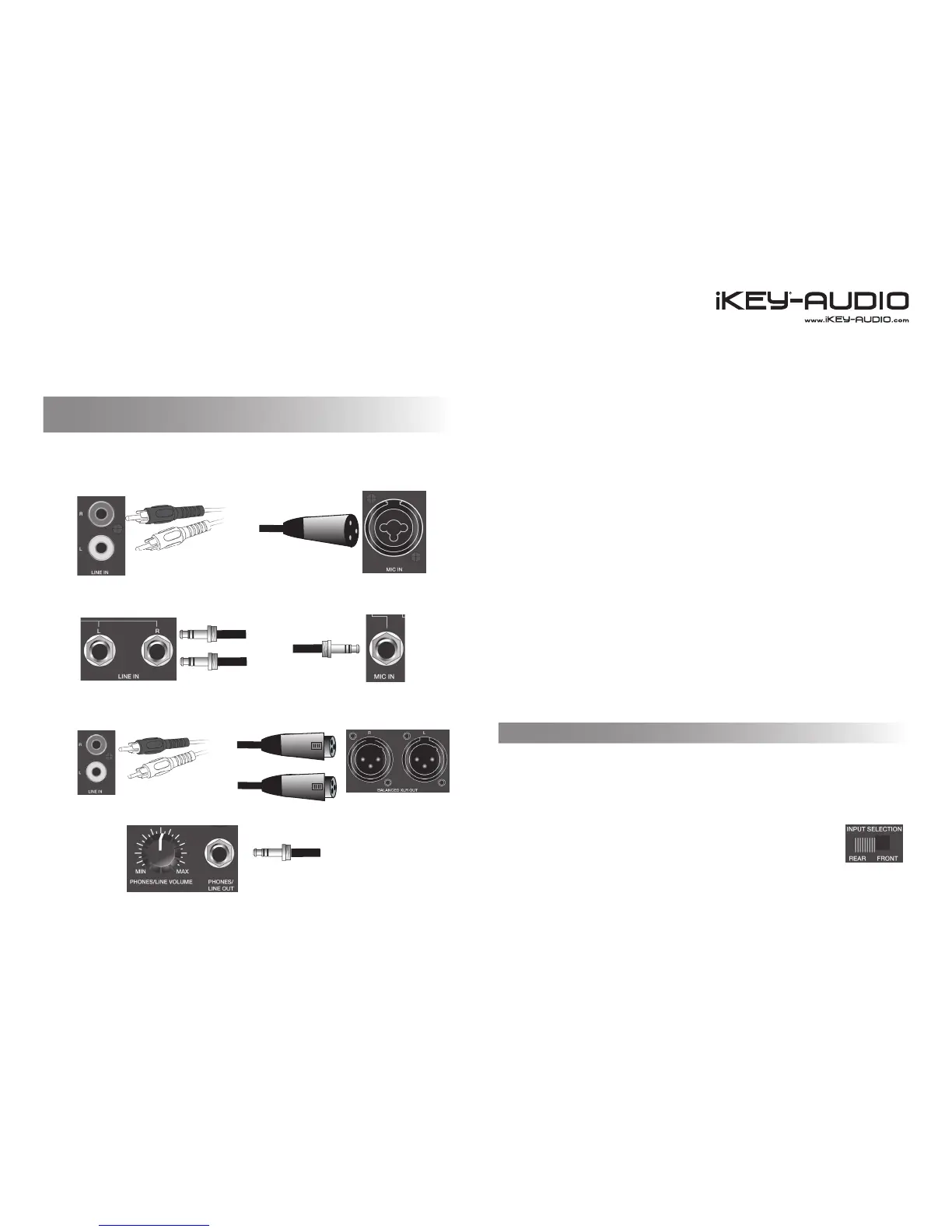

Aufnahme-Setup des RM3
(Anschluss Eingänge & Ausgänge)
Line-Eingang stereo, Cinch (4)
Mikrofoneingang, XLR (3)
Stereo Lineeingänge, 6,35 mm Klinke (6)
Mikrofoneingang, 6,35 mm Klinke (5)
Stereo Lineausgänge, Cinch (8)
Kopfhörer-, Lineausgang, 6,35 mm Klinke (9)
Symmetrische XLR Ausgänge (7)
MIC/LINE & FRONT/BACK Wahlschalter
