18
Nemo 96 HD

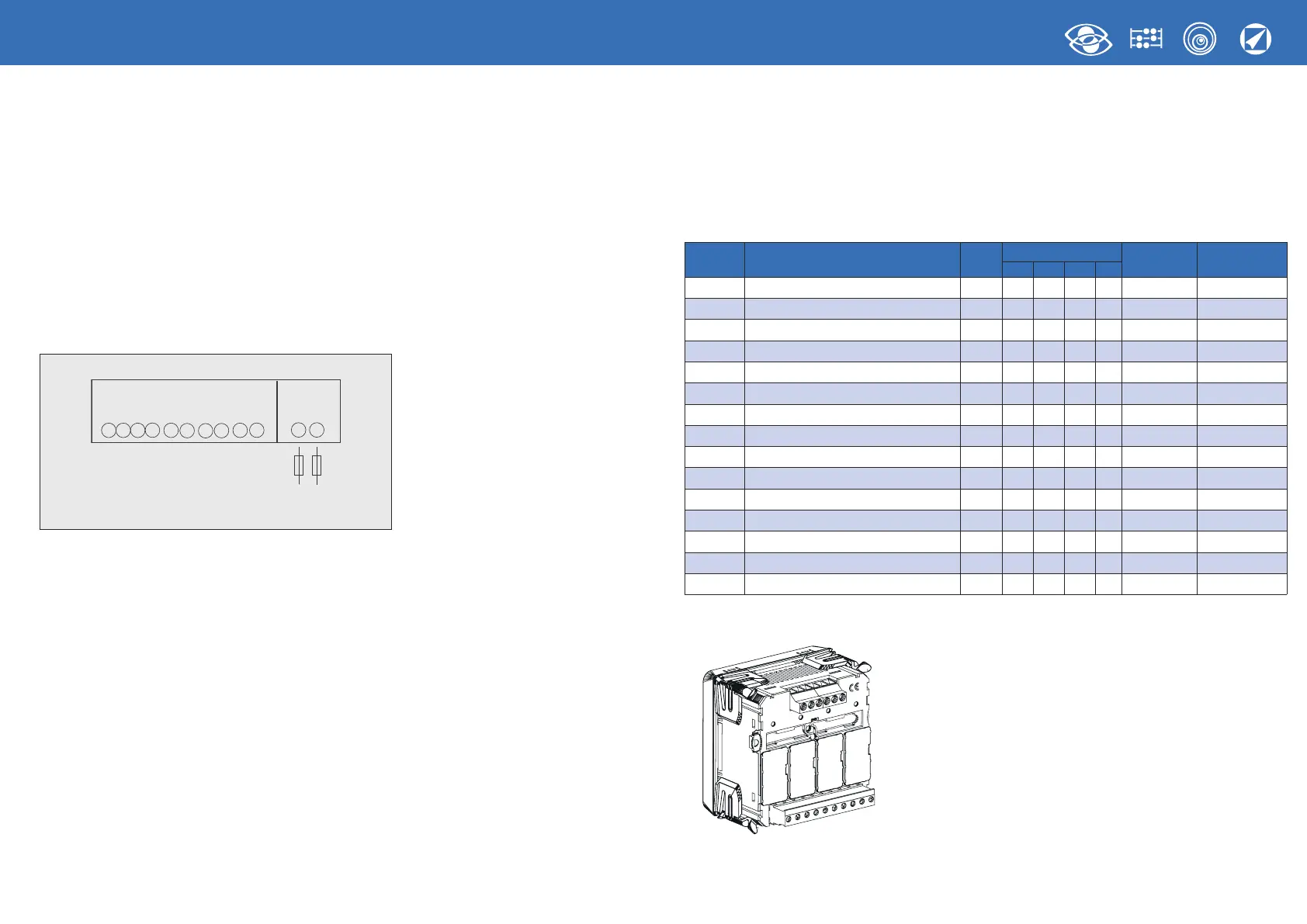

Alimentazione Ausiliaria
Terminali 20 e 21
Alimentazione Ausiliaria: alimentazione elettrica in ca o in cc necessaria per il
corretto funzionamento del dispositivo.
Verificare che la tensione di alimentazione disponibile corrisponda a quella indicata
sulla targa dati dello strumento (valore di tensione ed eventuale frequenza).
Dove viene indicata una doppia tensione (es. 80...265Vca / 110...300Vcc) lo strumento
può essere alimentato con tensione alternata 80...265Vca oppure tensione continua
110...300Vcc.
In caso di alimentazione in tensione continua rispettare le polarità indicate 20+ e 21-.
F : 1A gG
INPUT
VOLTAGE
CURRENT
2
58 1
3
6
9
4
7
11
20
AUX.
SUPPLY
21
+
–
F
Moduli Opzionali
Nello strumento possono essere inseriti fino a quattro moduli opzionali.
I moduli comunicazione sono in alternativa tra loro (non possono coesistere).
Per le opzioni uscita impulsi, uscita analogica e allarmi, è possibile inserire uno o due moduli.
Nella tabella vengono riportati i vincoli di composizione dei moduli: numero massimo moduli e
posizione di inserimento. (vedi tabella)
Utilizzando un modulo comunicazione IF96001 (RS485) o IF96002 (RS232) è possibile aggiornare
la versione Firmware (a partire dalla versione 2.00) direttamente
in campo, con l’ausilio di un PC e del software di download.
A
B
C
D
Codice Descrizione
N.
Max.
Posizione
Firmware
2
Nota
Tecnica
A B C D
IF96001 Comunicazione RS485 1
•
Tutte NT675
IF96002 Comunicazione RS232 1
•
Tutte NT676
IF96003 2 uscite impulsi energia 2
• • • •
Tutte NT677
IF96004 2 uscite analogiche 0/4...20mA 2
• •
1.08 NT678
IF96005 2 allarmi 2
• • • •
Tutte NT679
IF96006 Corrente di neutro 1
•
1.08 NT683
IF96007A Comunicazione PROFIBUS 1
•
3.12 NT682
IF96009 Comunicazione LONWORKS 1
•
2.00 NT684
IF96010 I/O 2 Ingressi SPST - 2 Uscite SPST 2
• •
2.06 NT702
IF96011 I/O 2 Ingressi 12-24Vcc - 2 Uscite SPST 2
• •
2.06 NT703
IF96012 Memorizzazione valori energia - RS485 1
•
2.06 NT704
IF96013 Comunicazione MBUS 1
•
2.06 NT707
IF96014 Comunicazione BACNET 1
•
2.08 NT743
IF96015 Comunicazione ETHERNET 1
•
2.00 NT785
IF96016 Misure di Temperatura 1
•
2.30 NT810
