Nemo 96 HD
ATTENTION!
Raccorder l’alimentation auxiliaire sur les bornes 20 et 21.

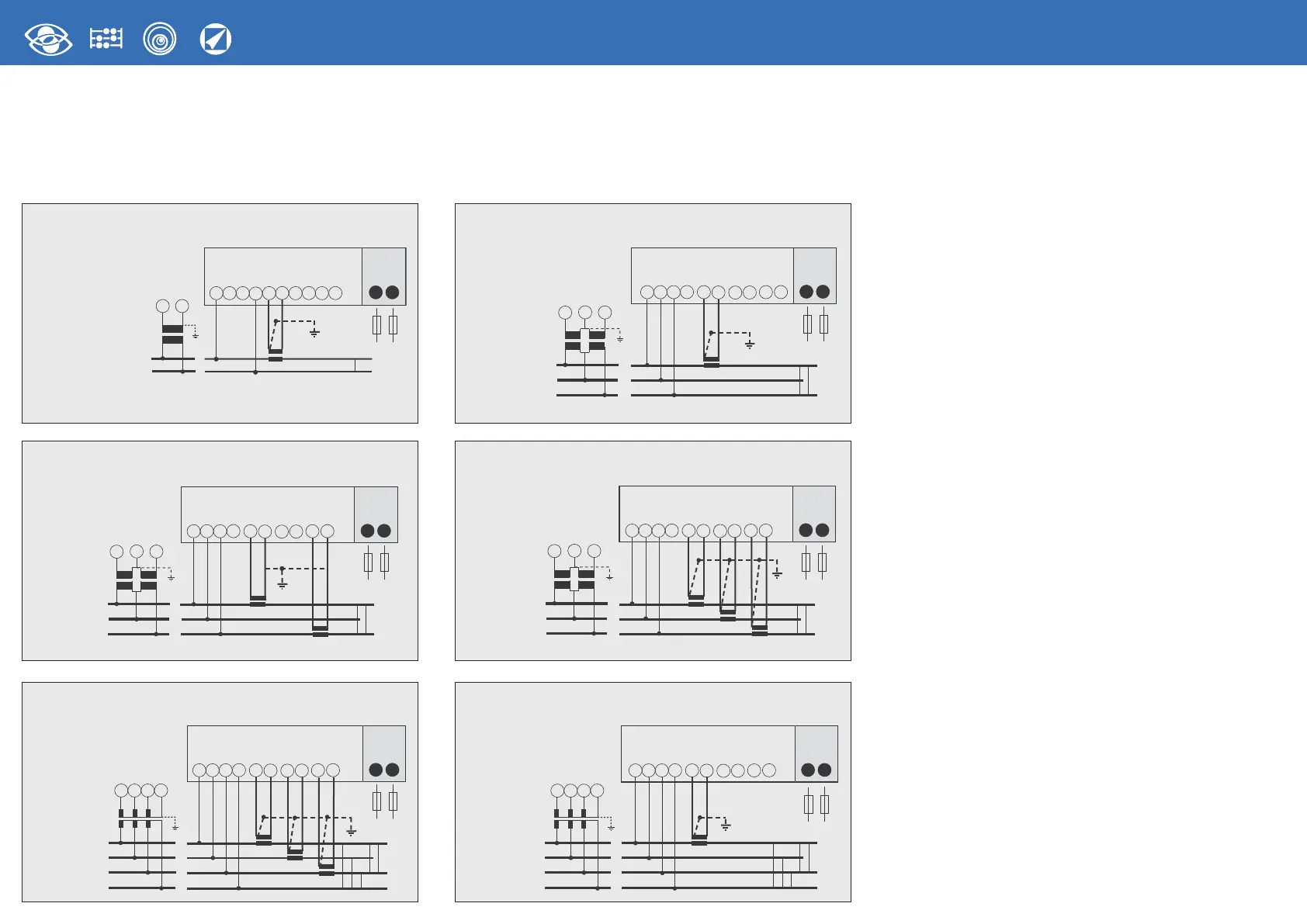

Schéma de raccordement
Instructions pour le montage
L’installation de ce dispositif ne doit être fait que par
personnel qualifié.
Verifier que les données indiquées sur la plaque (tension de
mesure, alimentation auxiliaire, courant de mesure, fréquence)
correspondent à celles du secteur ou l’appareil est branché.
Lors du câblage, respecter scrupuleusement le schéma de
saisie; une connexion erronée est source inévitable de
fausses measures ou de dommage à l’appareil.
Quand l’appareil est branché, completer l’installation avec
la configuration de l’appareil.
