Nemo 96 HD

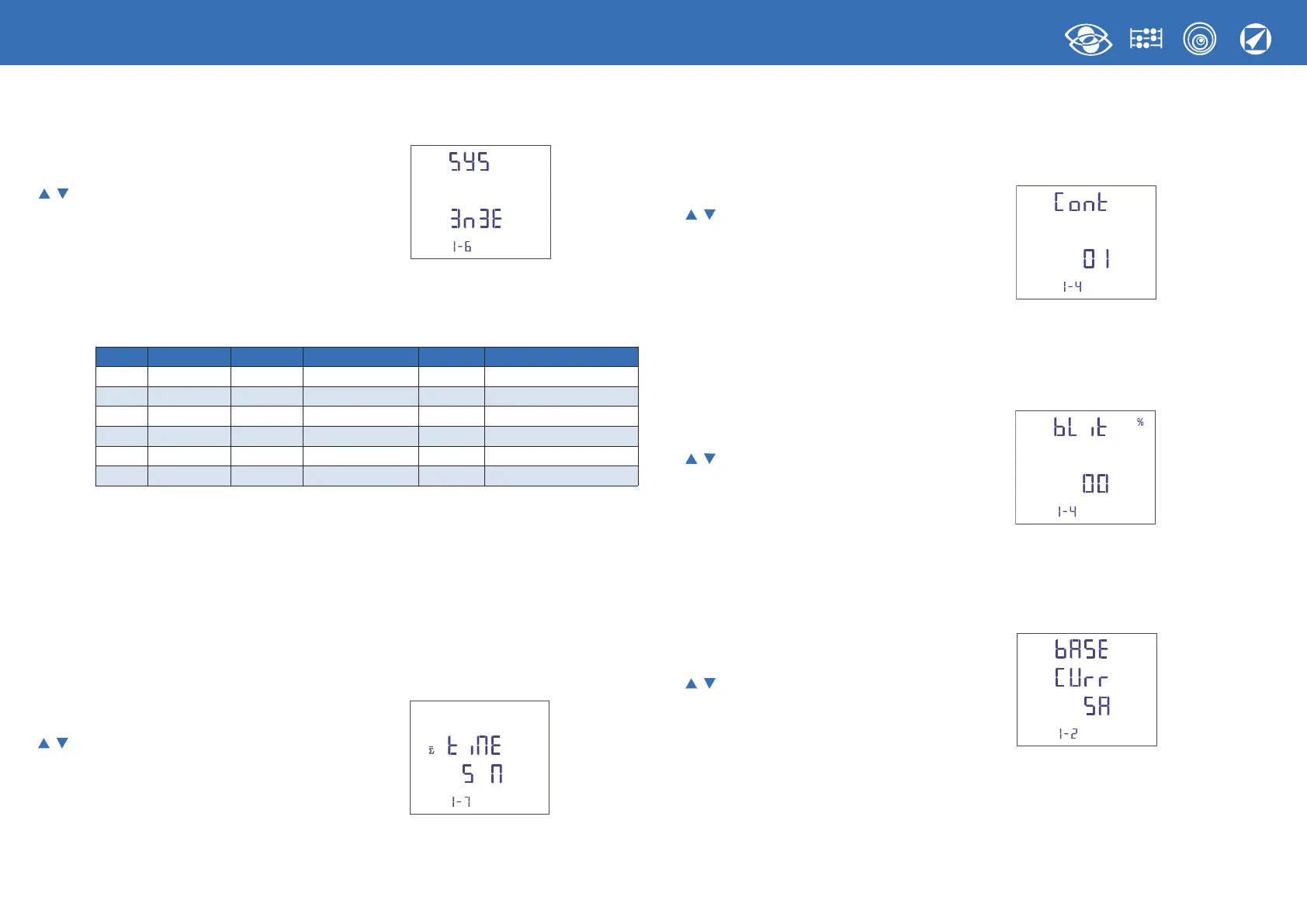

1.2 Raccordement
sélectionne le raccordement
↵
confirme
Sélectionner le type de raccordement désirée, en respectant scrupuleusement le
schéma de raccordement associé.
Les raccordements sélectionnables sont les suivants:
1.3 Temps d'intégration courant et puissance moyenne
Temps d'intégration sélectionnable:
5, 8, 10, 15, 20, 30, 60 minutes
Le temps sélectionné est valable tant pour le courant que pour la puissance
moyenne
sélectionne la valeur de temps
↵
confirme
1.4 Contraste de l’afficheur
4 valeurs pour le reglage du contraste de l’afficheur
sélectionne le niveau de contraste
↵
confirme
1.5 Eclairage de l'afficheur
Les quatre niveaux sélectionnables (0 – 30 – 70 – 100%) représentent le pourcen-
tage d'éclairage de l'afficheur
sélectionne le niveau d’éclairage
↵
confirme
1.6 Courant nominal (enroulement secondaire du TC externe)
Valeur nominale 1A (TC externe avec enroulement secondaire /1A) ou 5A (TC externe avec enroulement
secondaire /5A)
sélectionne 1A ou 5A
↵
confirme
Symbole Ligne Charge n. des TC externes Schéma Raccordement
1N1E Monophasée - 1 S 1000/292
3-1E Triphasée 3 fils Equilibré 1 S 1000/314
3N1E Triphasée 4 fils Equilibré 1 S 1000/317
3-2E Triphasée 3 fils Déséquilibré 2 S 1000/293 Aron L1 - L3
3-3E Triphasée 3 fils Déséquilibré 3 S 1000/294
3N3E Triphasée 4 fils Déséquilibré 3 S 1000/295
