02/18 E01 10783511 WEB D cod.MF9600.
18
Nemo 96 HD

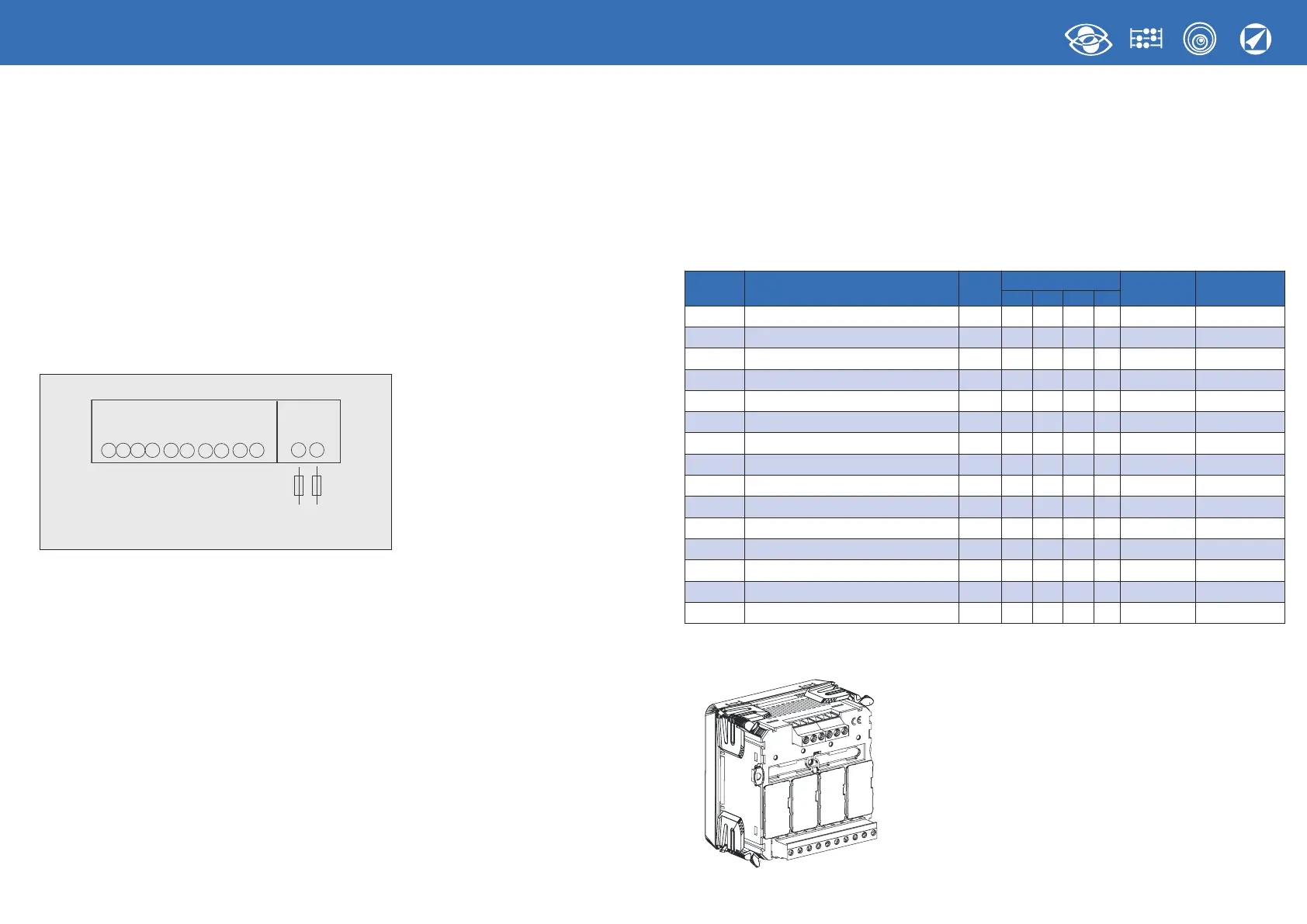

Hilfsspannung
Klemmen 20 und 21
Hilfsspannung: AC oder DC Stromversorgung, die notwendig für den richtigen Betrieb
der Vorrichtung ist.
Bitte kontrollieren Sie, dass die verfügbare Versorgungsspannung mit den Versorgun-
gsspannung auf dem Typenschild (Spannungswert und eventuelle Frequenz) übereinstimmt.
Wo eine Doppelspannung (z.B. 80…265V AC / 110…300 V DC) angegeben ist, bedeutet dass, das
Gerät mit Wechselspannung 80…265V AC oder Gleichspannung 110…300V DC gespeist
werden kann.
Im Falle von Gleichspannungsversorgung, bitte die angezeigte Polaritäten 20+ und 21-
beachten
F : 1A gG
INPUT
VOLTAGE
CURRENT
2
58 1
3
6
9
4
7
11
20
AUX.
SUPPLY
21
+
–
F
Wahlmodule
An diesem Gerät können Sie bis vier Wahlmodule anschießen.
Die Kommunikationsmodule sind alternativ zueinander (sie können nicht zugleich bestehen)
Für die Optionen Impulsausgang, Analogausgang und Alarme können Sie eins oder zwei Module
anschließen.
Auf der folgenden Tabelle werden die Zusammensetzungsbindungen der Module gezeigt:
Max. Modulzahl und Anschlusstellung
(siehe Tabelle)
Bei der Verwendung der RS485 Kommunikation (wo vorgesehen) oder eines IF96001(RS485)
oder IF96002 (RS232) Kommunikationsmoduls, ist es möglich
direkt vor Ort mit einem Personal-Computer und der
Herunterladen-Software, die Firmware-Version aktualisieren.
Kode Beschreibung
Max.
Anzahl
Stellung
Firmware
2
Technische
Note
A B C D
IF96001
RS485 Kommunikation
1
•
Alle NT675
IF96002
RS232 Kommunikation
1
•
Alle NT676
IF96003 2 Ausgänge Pulsenergien 2
• • • •
Alle NT677
IF96004 2 Analogausgänge 0/4...20mA 2
• •
1.08 NT678
IF96005 2 Alarm 2
• • • •
Alle NT679
IF96006 Neutralleiterstrom 1
•
1.08 NT683
IF96007A PROFIBUS
Kommunikation
1
•
3.12 NT682
IF96009 LONWORKS
Kommunikation
1
•
2.00 NT684
IF96010 I/O 2 Eingänge SPST - 2 Ausgänge SPST 2
• •
2.06 NT702
IF96011 I/O 2 Eingänge 12 -24Vcc - 2 Ausgänge SPST 2
• •
2.06 NT703
IF96012 Speicherung der Energiewerte - RS485 1
•
2.06 NT704
IF96013 MBUS
Kommunikation
1
•
2.06 NT707
IF96014 BACNET
Kommunikation
1
•
2.08 NT743
IF96015 ETHERNET
Kommunikation
1
•
2.00 NT785
IF96016 Temperaturmessung 1
•
2.30 NT810
