8
Nemo 96 HD

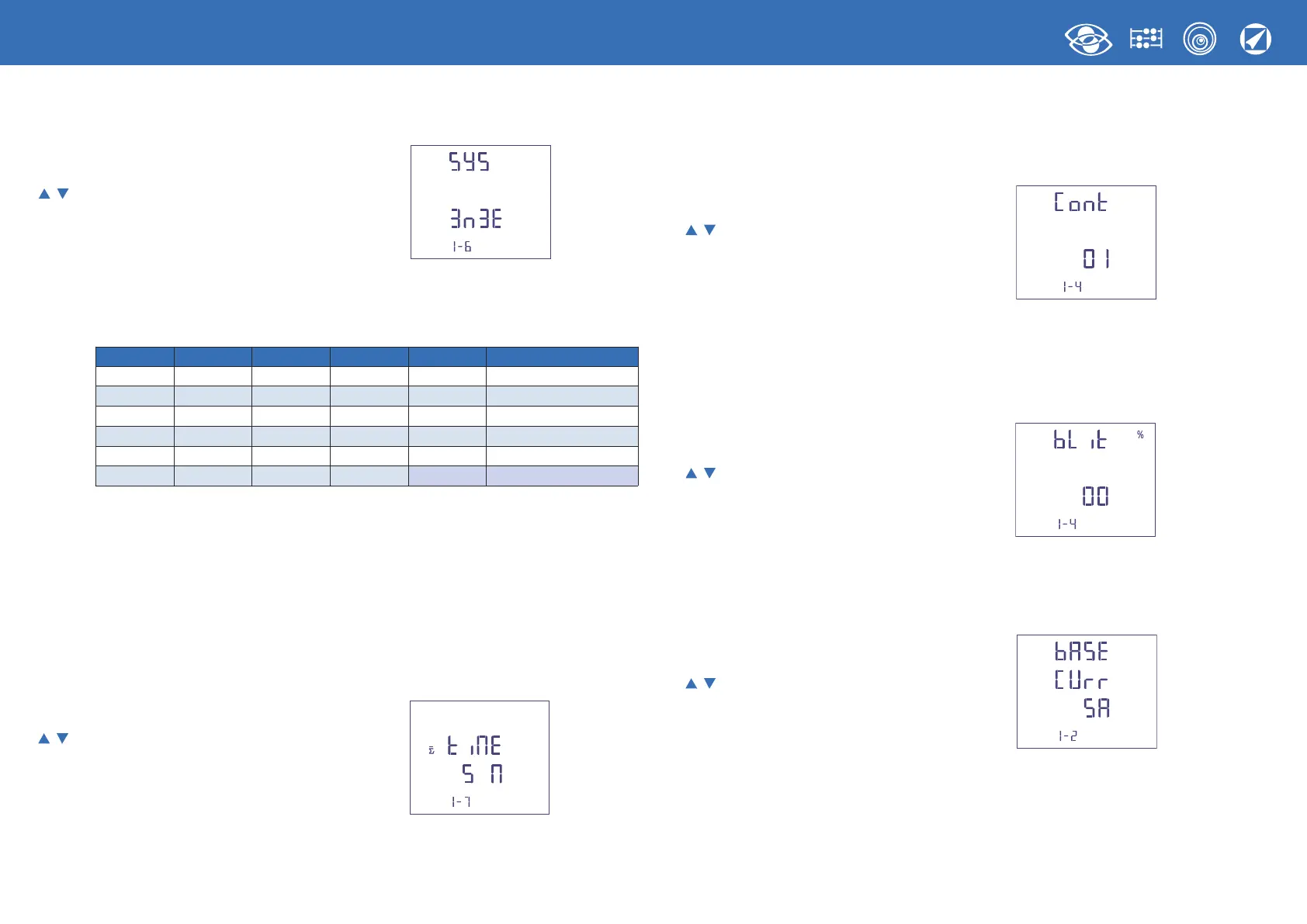

1.2 Connessione
seleziona la connessione
↵
conferma
Selezionare il tipo di inserzione desiderato, rispettando poi scrupolosamente lo
schema di collegamento abbinato. Le inserzioni selezionabili sono:
1.3 Tempo integrazione corrente e potenza media
Tempo integrazione selezionabile: 5, 8, 10, 15, 20, 30, 60minuti
Il tempo selezionato, vale sia per la corrente che per la potenza media
seleziona il valore di tempo
↵
conferma
1.4 Contrasto display
4 valori di regolazione contrasto display
seleziona il livello di contrasto
↵
conferma
1.5 Illuminazione display
I 4 livelli selezionabili
(0 – 30 – 70 – 100%) indicano la percentuale di illuminazione
display
seleziona il livello di illuminazione
↵
conferma
1.6 Corrente nominale (secondario TA esterno)
Valore nominale 1A (TA esterno con secondario /1A) o 5A (TA esterno con secondario /5A)
seleziona 1A o 5A
↵
conferma
Simbolo Linea Carico n° TA esterni Schema Inserzione
1N1E Monofase - 1 S 1000/292
3-1E Trifase 3 fili Equilibrato 1 S 1000/314
3N1E Trifase 4 fili Equilibrato 1 S 1000/317
3-2E Trifase 3 fili Squilibrato 2 S 1000/293 Aron L1 - L3
3-3E Trifase 3 fili Squilibrato 3 S 1000/294
3N3E Trifase 4 fili Squilibrato 3 S 1000/295
