Programmation

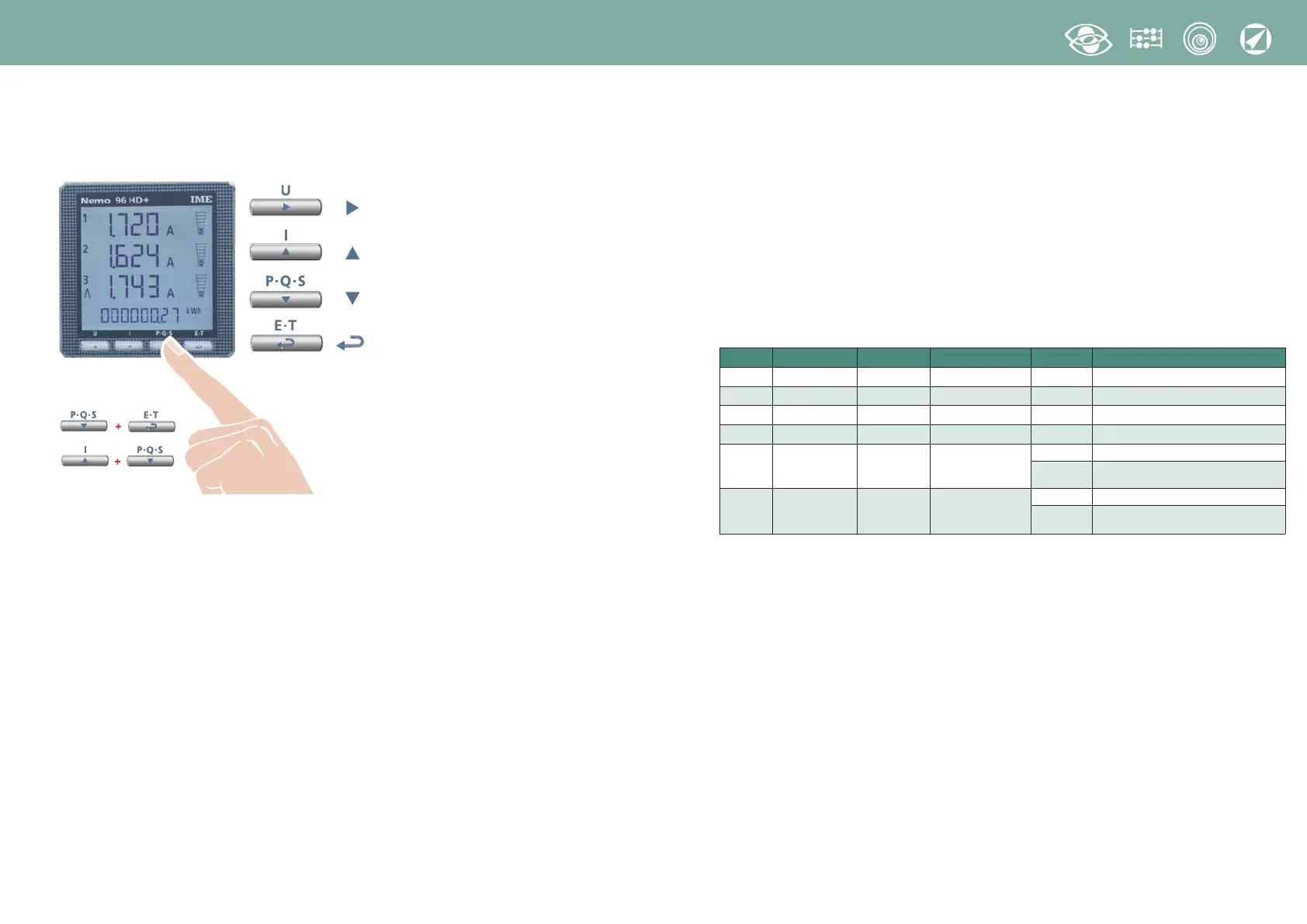

Le menu est subdivisé sur 3 niveaux, protégés par deux différents mots de passe numéri-
ques. La programmation est faite par le clavier frontal écran tactile, 4 touches
Dèplace le curseur
Augmente la valeur chargée
Dans les pages avec choix entre les valeurs fixes,
il défile les valeurs qui peuvent être charges
Réduit la valeur chargée
Dans les pages avec choix entre les valeurs fixes,
il défile les valeurs qui peuvent être charges
Confirme
Pedant la Programmation tenir appuyé
2 touches en même temps pour:
Une page en arrière
Entrée et Sortie sans sauvegarde
Niveau 1
Mot de passe = 1000
1.0
Mot de passe
1.1
Page d’affichage personnalisée
1.2
Raccordement
1.3
Temps d’intégration courant et puissance moyenne
1.4
Contraste de l’afficheur
1.5
Eclairage de l’afficheur
1.6
Courant nominal
1.7
Démarrage comptage compteur horaire
Niveau 2
Mot de passe = 2001
2.0
Mot de passe
2.1
Rapport des TP et TC externes
Niveau 3
Mot de passe = 3002
3.0
Protocole communication
01/16 10783480 WEB F cod.MF9602..
4
Nemo 96 HD+
Paramètres Programmables
Niveau 1
Mot de passe = 1000
1.1
Page d’affichage personnalisée
Possibilité de créer une page d'affichage personnalisée, en permettant à l'utilisateur
de choisir les grandeurs à afficher sur trois lignes.
Si l'utilisateur installe une page d'affi
chage personnalisée, celleci deviendra l'affichage standard lors de l'allumage de l'appa-
reil (en alternative à la page d'affichage des tensions de ligne).
Les grandeurs sélectionnables pour
la page personnalisée figurent dans les tableaux de page 7
1.2
Raccordement
Cet appareil peut être utilisé sur réseau monophasé ou triphasé 3 et 4 fils.
Les raccordements sélectionnables sont les suivants:
1.3
Temps d'intégration courant et puissance moyenne
Temps d'intégration sélectionnable: 5, 8, 10, 15, 20, 30, 60 minutes
Le temps sélectionné est valable tant pour le courant que pour la puissance moyenne
1.4
Contraste de l’afficheur
4 valeurs pour le reglage du contraste de l’afficheur
1.5
Eclairage de l'afficheur
Les quatre niveaux sélectionnables (0 – 30 – 70 – 100%) représentent le pourcentage
d'éclairage de l'afficheur en conditions normales (inactivité du clavier pour un temps supérieur
à 20 seconds). En appuyant sur n’importe quelle touche, l’afficheur s’éclaire complète
ment (100%). Avec niveau chargé = 100% l’éclairage est constant et ne change pas si
vous appuyez sur une touche.
1.6
Courant nominal (enroulement secondaire du TC externe)
Valeur nominale 1A (TC externe avec enroulement secondaire /1A) ou 5A (TC externe avec enroulement
secondaire /5A)
1.7
Démarrage comptage compteur horaire
Sélectionne la grandeur qui fait démarrer le comptage du compteur horaire: tension
ou puissance
Tension: tension de phase > 10V
Puissance: Puissance nominale active triphasée
Symbole Ligne Charge
n. des TC externes
Schéma Raccordement
1N1E Monophasée -
1
S 1000/292
3-1E Triphasée 3 fils Equilibré
1
S 1000/314
3N1E Triphasée 4 fils Equilibré
1
S 1000/317
3-2E Triphasée 3 fils Déséquilibré
2
S 1000/293 Aron L1 - L3
3-3E Triphasée 3 fils Déséquilibré
3
S 1000/294
S 1000/299
Branchement TC avec
point commun,1 retour
3N3E Triphasée 4 fils Déséquilibré
3
S 1000/295
S 1000/300
Branchement TC avec
point commun,1 retour
