18
Nemo 96 HD+

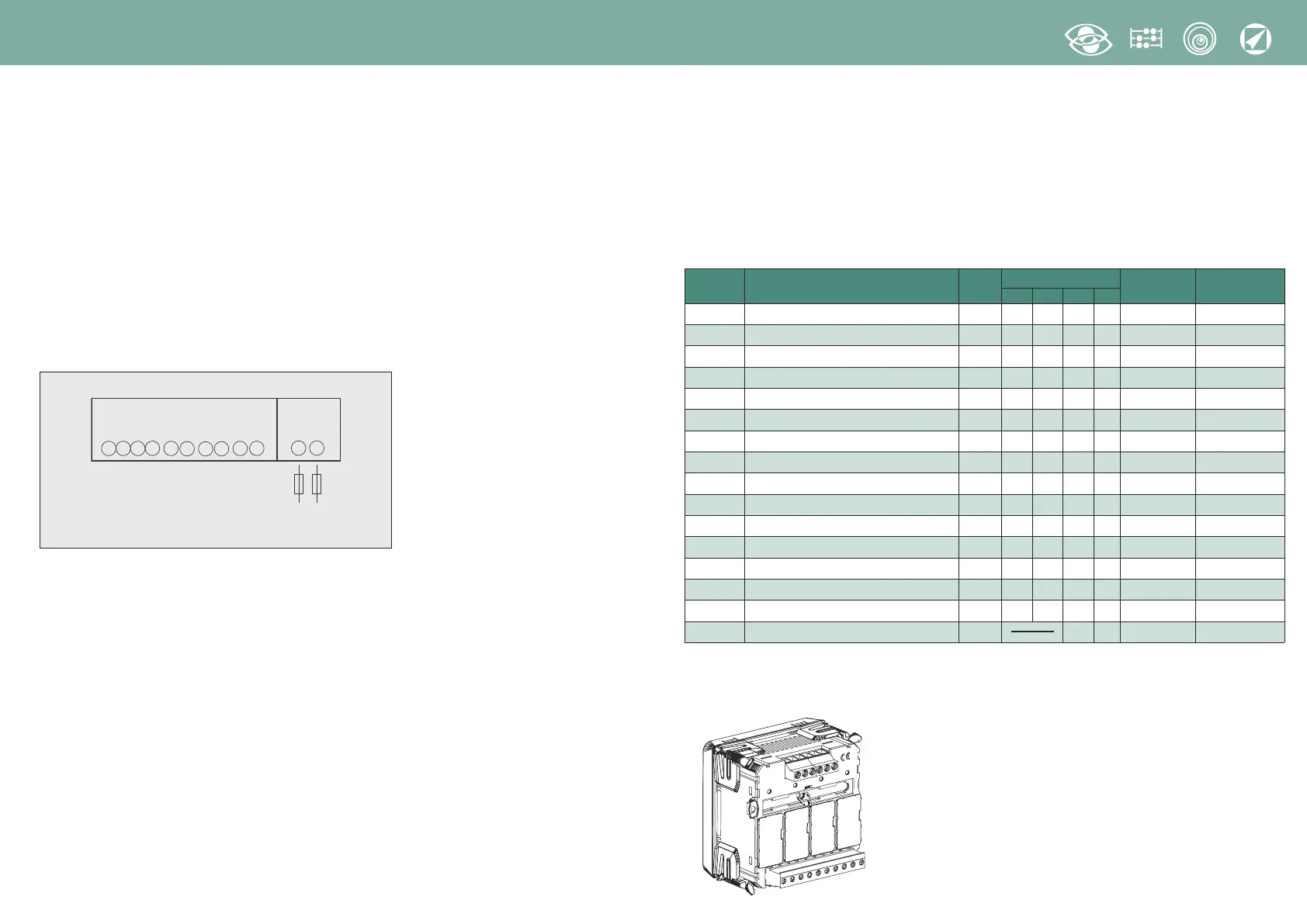

Alimentation auxiliaire
Bornes 20 et 21
Alimentation auxiliaire: alimentation électrique en courant alternatif ou courant
continu qui est nécessaire pour le correct fonctionnement de l’appareil.
Prions vérifier que la tension d’alimentation disponible correspond à celle iniquée sur la
plaque de machine de l’appareil (valeur de la tension et éventuelle fréquence).
Où est indiquée une double tension (par exemple 80…265Vca / 110…300 Vcc) l’appareil
peut être alimenté avec tension alternative 80…265Vca ou bien tension continue
110…300Vcc.
En cas de alimentation en tension continue il faut respecter les polarités indiquées
20+ et 21-.
F : 1A gG
INPUT
VOLTAGE
CURRENT
2
58 1
3
6
9
4
7
11
20
AUX.
SUPPLY
21
+
–
F
Modules optionnels
Dans l’appareil peuvent être branché jusqu’à quatre modules optionnels.
Les modules communication sont en alternative entre eux (ils ne peuvent pas coexister).
Pour les options sortie impulsions, sortie analogique et alarmes, il est possible brancher un
ou bien deux modules.
Sur le tableau suivant sont indiqués les liens de composition des modules:
Nombre maximum des modules et position de branchement (Voir tableau)
IF96018 occupe 2 positions
1
Dans le tableau est indiquée la version Firmware de l'appareil qui supporte la fonction du
module additionnel.
En utilisant la communication RS485 (où disponible) ou un
module communication IF96001(RS485) ou IF96002 (RS232)
est possible mettre à jour la version Firmware directement
en site avec un ordinateur personnel et le logiciel de
téléchargement.
A
B
C
D
Code Description
N.
Max.
Position
Firmware
2
Note
Technique
A B C D
IF96001 Communication RS485 1
•
ALL NT675
IF96002 Communication RS232 1
•
ALL NT676
IF96003 2 Sorties impulsion 2
• • • •
Tutte NT677
IF96004 2 Sorties analogiques 0/4...20mA 2
• •
1.08 NT678
IF96005 2 alarmes 2
• • • •
ALL NT679
IF96006 Courant de neutre 1
•
1.08 NT683
IF96007A Communication PROFIBUS 1
•
3.12 NT682
IF96009 Communication LonWorks 1
•
2.00 NT684
IF96010 I/O 2 Entrées SPST - 2 Sorties SPST 2
• •
2.06 NT702
IF96011 I/O 2 Entrées 12-24Vcc - 2 Sorties SPST 2
• •
2.06 NT703
IF96012 Mémorisation des valeurs de l’énergie + RS485 1
•
2.06 NT704
IF96013 Communication M-Bus 1
•
2.06 NT707
IF96014 Communication BACNET 1
•
2.08 NT743
IF96015 Communication ETHERNET 1
•
2.00 NT785
IF96016 Mesure de la Température 1
•
2.30 NT810
IF96018
1
Communication Radio 1
• •
2.33 NT856
