Programmierung
Das Menü ist auf zwei Stufen, mit 3 verschiedenen numerischen Kennworten geschützt.

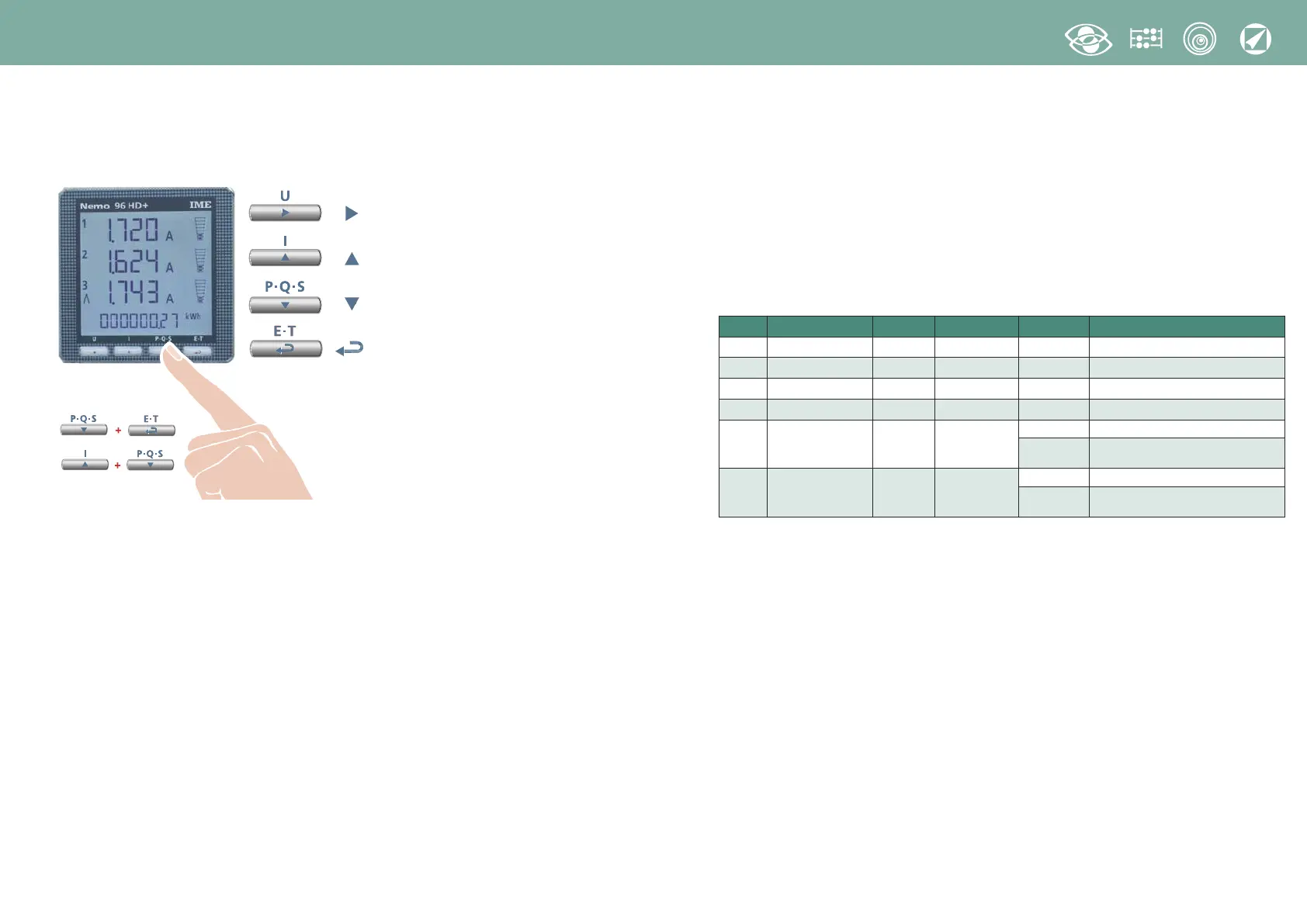

Die Programmierung wird durch Fronttastatur Berührungsbildschirm, 4 Tasten
gemacht
Rückt den Cursor
Erhöht den eingestellten Wert
In der Seiten mit Auswahl unter festen Werten,
blättert es die einstellbaren Werten.
Sinkt den eingestellten Wert
In der Seiten mit Auswahl unter festen Werten,
blättert es die einstellbaren Werten.
Bestätigt
Während der Programmierung halten Sie
2 Tasten gleichzeitig gedrückt um
Zurückzukehren
Ein- und Austritt ohne Speicherung
Stufe 1
Kennwort = 1000
1.0 Kennwort
1.1 Kundespezifische Anzeigeseite
1.2 Anschluss
1.3 Stromintegrationszeit und mittlere Leistung
1.4 Anzeigekontrast
1.5 Hintergrundbeleuchtung der Anzeige
1.6 Nennstrom
1.7 Zählungsstart des Betriebsstundenzählers
Stufe 2
Kennwort = 2001
2.0 Kennwort
2.1 Externe CT und VT-Verhältnis
Stufe 3
Kennwort = 3002
3.0 Kommunikationsprotokoll
01/16 10783480 WEB D cod.MF9602..
4
Nemo 96 HD+
Programmierbare Parameter
Stufe 1 Kennwort = 1000
1.1 Kundespezifische Anzeigeseite
Eine Anzeigeseite kann durch den Anwender selbst konfiguriert werden. Die oberen
drei Zeilen können mit verschiedenen Messgrößen (gem. Tabelle Seite 7) belegt werden.
Wird diese Seite vom Anwender konfiguriert, erscheint sie als Standardanzeigeseite
nach dem Einschalten des Gerätes (als Alternative zur Spannungsanzeige)
1.2 Anschluss
Das Gerät kann im 4-Leiter Drehstromnetz sowie im Wechselstromnetz betrieben
werden. Folgende Anschlussarten sind möglich:
1.3 Stromintegrationszeit und mittlere Leistung
Wahlbare Integrationszeit: 5, 8, 10, 15, 20, 30, 60 Minuten
Die gewahlte Zeit ist gultig sowohl für den Strom als auch die mittlere Leistung
1.4 Anzeigekontrast
4 Werte um den Anzeigekontrast einzustellen
1.5 Hintergrundbeleuchtung der Anzeige
Die 4 wählbare Stufen (0 – 35 – 70 – 100%) zeigen die Beleuchtungsprozentsatz der
Anzeige mit Normalbedingungen (Tastatur nicht aktiv für mehr als 20 Sekunden).
Beim Drücken beliebige Taste, wird die Anzeige ganz beleuchtet (100%).
Mit geladenem Wert = 100%, ist die Beleuchtung beständig und ändert es nicht mit
dem Drücken einer Taste.
1.6 Nennstrom (externer Sekundärstromwandler)
Nennwert 1A (externer CT mit Sekundär /1A) oder 5A (externer CT mit Sekundär /5A)
1.8 Zählungsstart des Betriebsstundenzählers
Wählen Sie die Messgröße, die die Zählung des Betriebsstundenzählers starten soll:
Spannung oder Leistung
Spannung: Phasenspannung > 10V
Leistung: Dreiphasennennwirkleistung
Programmierbarer Wert : 0...50%Pn
Symbol Leitiung Laden
N. der externen CT
Anschlussbild Anschluss
1N1E
Wechselstromnetz
- 1 S 1000/292
3-1E
3-Leiter Drehstromnetz
Beliebig 1 S 1000/314
3N1E
4-Leiter Drehstromnetz
Beliebig 1 S 1000/317
3-2E
3-Leiter Drehstromnetz
Unbeliebig 2 S 1000/293 Aron L1 - L3
3-3E
3-Leiter Drehstromnetz
Unbeliebig 3
S 1000/294
S 1000/299
Stromwandleranschluss mit
allgemeinen Punkt, 1 Rücksprung
3N3E
4-Leiter Drehstromnetz
Unbeliebig 3
S 1000/295
S 1000/300
Stromwandleranschluss mit
allgemeinen Punkt, 1 Rücksprung
