Nemo 96 HD+

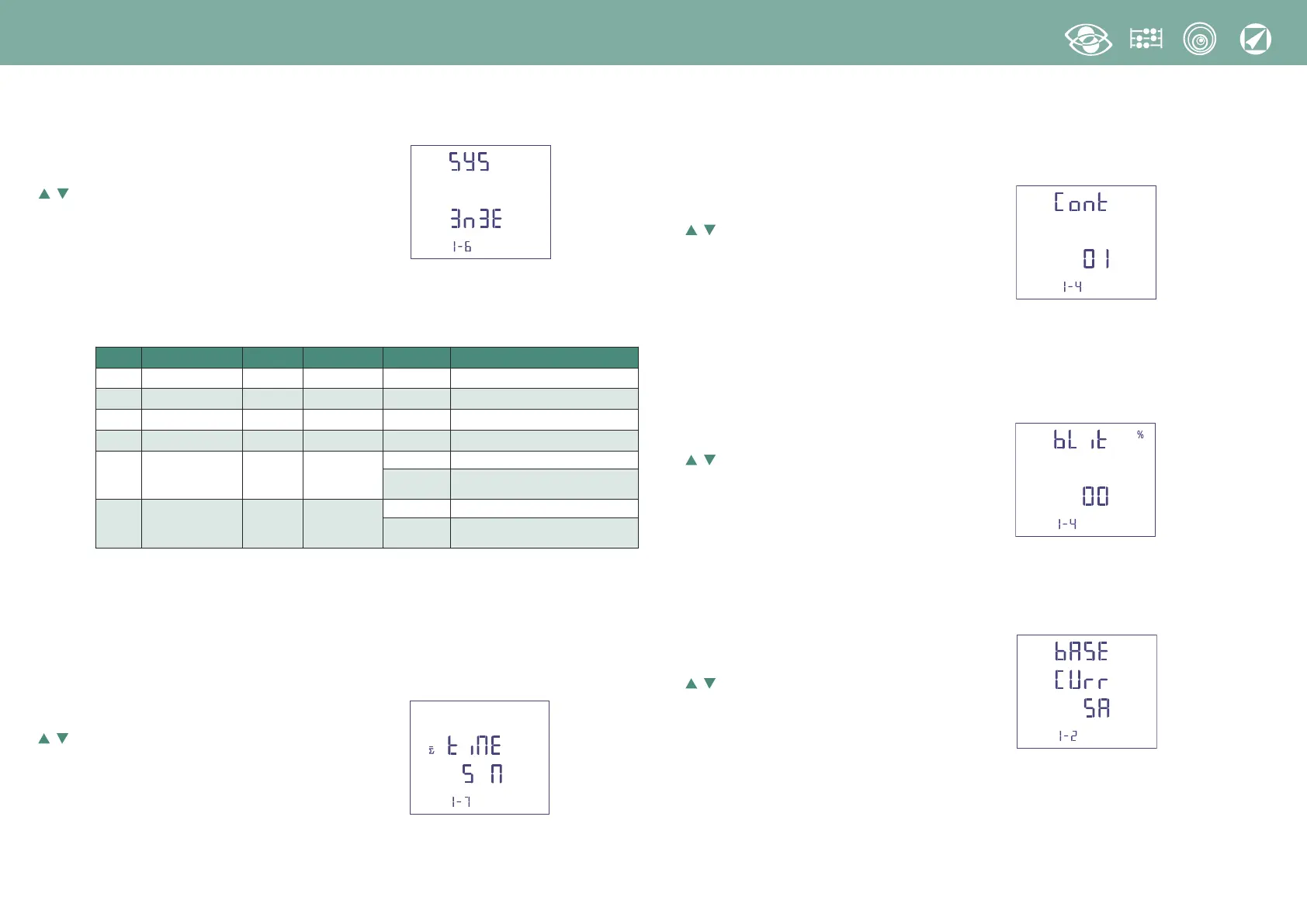

1.2 Anschluss
wählt den Anschluss
↵
bestätigt
Wählen Sie die gewünschte Anschlussart und erinnern Sie sich an dass,
der Anschluss gem. Anschlussbilder erfolgt. Folgende Anschlussarten sind möglich:
1.3 Stromintegrationszeit und mittlere Leistung
Wahlbare Integrationszeit: 5, 8, 10, 15, 20, 30, 60 Minuten
Die gew
ä
hlte Zeit ist gultig sowohl für den Strom als auch die mittlere Leistung.
wählt den Zeitwert
↵
bestätigt
1.4 Anzeigekontrast
4 Werte um den Anzeigekontrast einzustellen
wählt die Kontraststufe
↵
bestätigt
1.5 Hintergrundbeleuchtung der Anzeige
Die 4 wählbare Stufen (0 – 30 – 70 – 100%) zeigen die Beleuchtungsprozentsatz
der Anzeige
wählt die Beleuchtungsstufe
↵
bestätigt
1.6 Nennstrom (externer Sekundärstromwandler)
Nennwert 1A (externer CT mit Sekundär /1A) oder 5A (externer CT mit Sekundär /5A)
wählt 1A oder 5A
↵
bestätigt
Symbol Leitiung Laden
N. der externen CT
Anschlussbild Anschluss
1N1E
Wechselstromnetz
- 1
S 1000/292
3-1E
3-Leiter Drehstromnetz
Beliebig 1
S 1000/314
3N1E
4-Leiter Drehstromnetz
Beliebig 1
S 1000/317
3-2E
3-Leiter Drehstromnetz
Unbeliebig 2
S 1000/293
Aron L1 - L3
3-3E
3-Leiter Drehstromnetz
Unbeliebig 3
S 1000/294
S 1000/299
Stromwandleranschluss mit
allgemeinen Punkt, 1 Rücksprung
3N3E
4-Leiter Drehstromnetz
Unbeliebig 3
S 1000/295
S 1000/300
Stromwandleranschluss mit
allgemeinen Punkt, 1 Rücksprung
