Nemo D4-L+

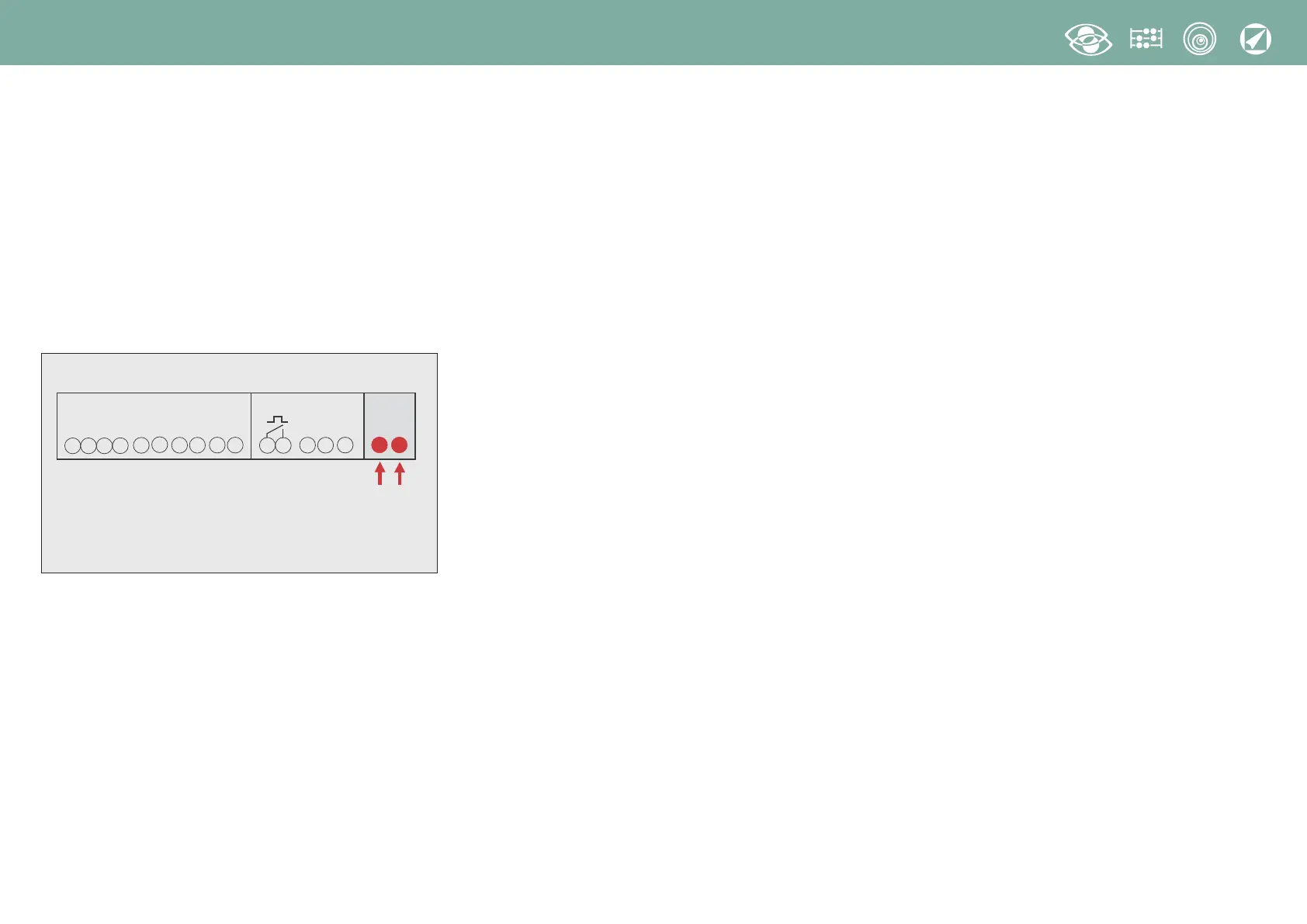

Terminali 20 e 21
Alimentazione Ausiliaria: alimentazione elettrica in ca o in cc necessaria per il
corretto funzionamento del dispositivo.
Verificare che la tensione di alimentazione disponibile, corrisponda a quella indicata sulla
targa dati dello strumento
(valore di tensione ed eventuale frequenza).
Dove viene indicata una doppia tensione (es. 48Vca / 20...150Vcc) lo strumento può
essere alimentato con tensione alternata 48Vca o tensione continua 20...150Vcc.
In caso di alimentazione in tensione continua rispettare le polarità indicate 20+ e 21-.
F : 0,5A gG
Alimentazione Ausiliaria
I N P U T
VOLTAGE CURRENT
2
58
11
1
3
46
79
O U T P U T
33 34
35
RS 485
Rx / Tx GND
+–
15
29
20
AUX.
SUPPLY
21
Impostazioni di fabbrica
Password 1000
Connessione: 3n3E linea 4 fili 3 sistem
Tempo media: W
Tempo integrazione: 15m 15Minuti
RS485
Indirizzo: 255
Velocità: 9.6k
Parità: nonE
Time-out: 3mS
BACNET
Indirizzo dispositivo: 01
Velocità: 9.6k
Parità: nonE
Indirizzo di rete: 0010
Uscita Impulsi
Energia: Wh
Peso impulso: 0,1kWh
Durata impulso: 50ms
Contrasto display: 0010
Password 2001
Rapporto TA: 0001
Rapporto TV: 001,0
