Nemo D4-L+

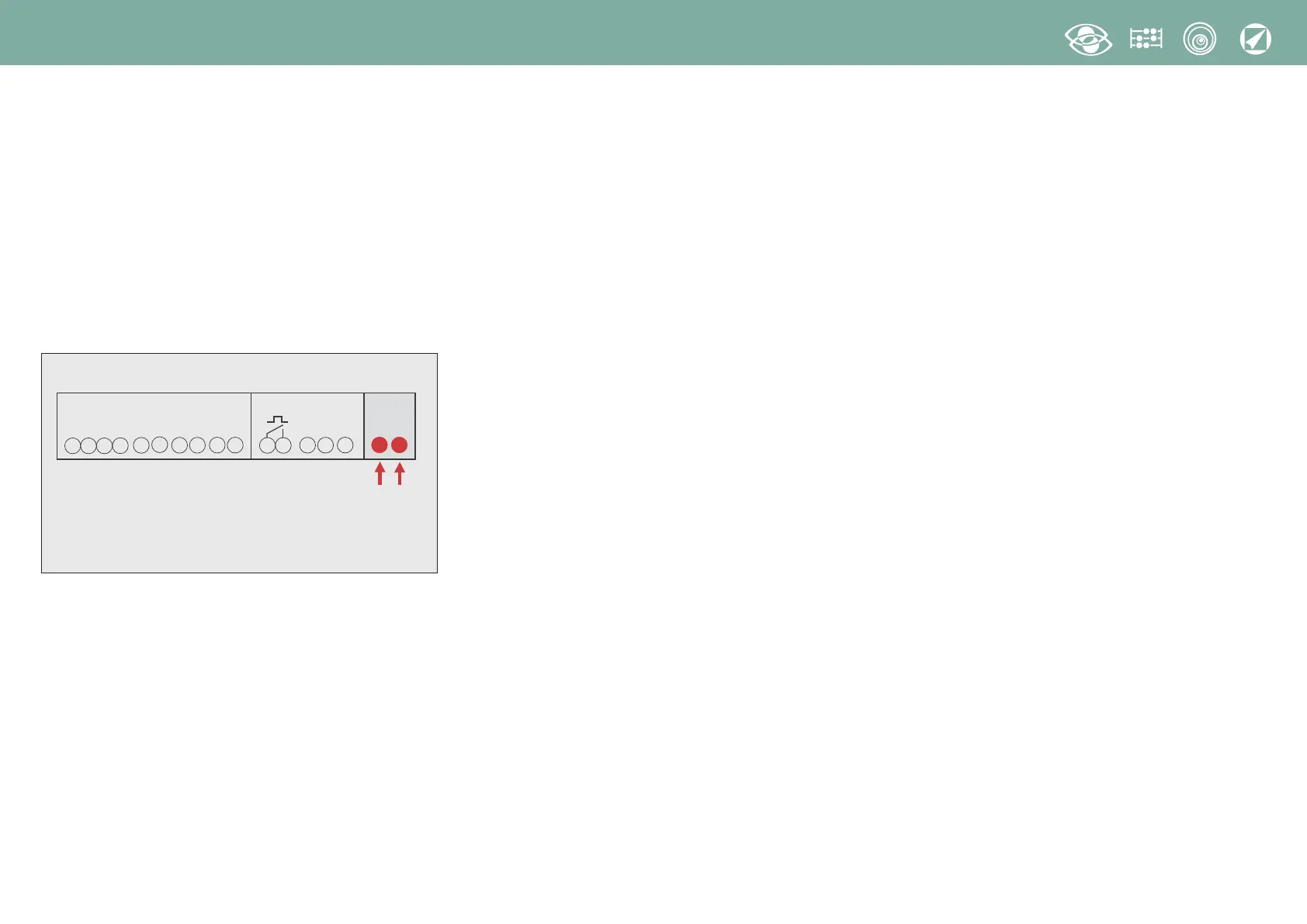

Alimentation auxiliaire
Bornes 20 et 21
Alimentation auxiliaire: alimentation électrique en courant alternatif ou courant
continu qui est nécessaire pour le correct fonctionnement de l’appareil.
Prions vérifier que la tension d’alimentation disponible correspond à celle iniquée sur la
plaque de machine de l’appareil (valeur de la tension et éventuelle fréquence).
Où est indiquée une double tension (par exemple 48Vca / 20…150 Vcc) l’appareil peut être
alimenté avec tension alternative 48Vca ou bien tension continue 20…150Vcc.
En cas de alimentation en tension continue il faut respecter les polarités indiquées 20+ et 21-
F : 0,5A gG
I N P U T
VOLTAGE CURRENT
2
58
11
1
3
46
79
O U T P U T
33 34
35
RS 485
Rx / Tx GND
+–
15
29
20
AUX.
SUPPLY
21
Configuration d’usine
Mot de passe 1000
Raccordement: 3n3E ligne 4 fils 3 systèmes
Puissance Moyenne: W puissance moyenne
Temps moyenne: 15m 15 minutes
RS485
Adresse: 255
Vitesse: 9.6k
Parité: nonE
Time-out: 3ms
BACNET
Adresse du dispositif: 01
Vitesse: 9.6
Parité: nonE
Adresse du réseau: 0010
Sortie impulsions
Energie: Wh
Poids impulsion: 0,1kWh
Durée impulsion: 50ms
Contraste d'affichage: 0010
Mot de passe 2001
Rapport CT: 0001
Rapport TP: 001,0
