12
Nemo D4-L+

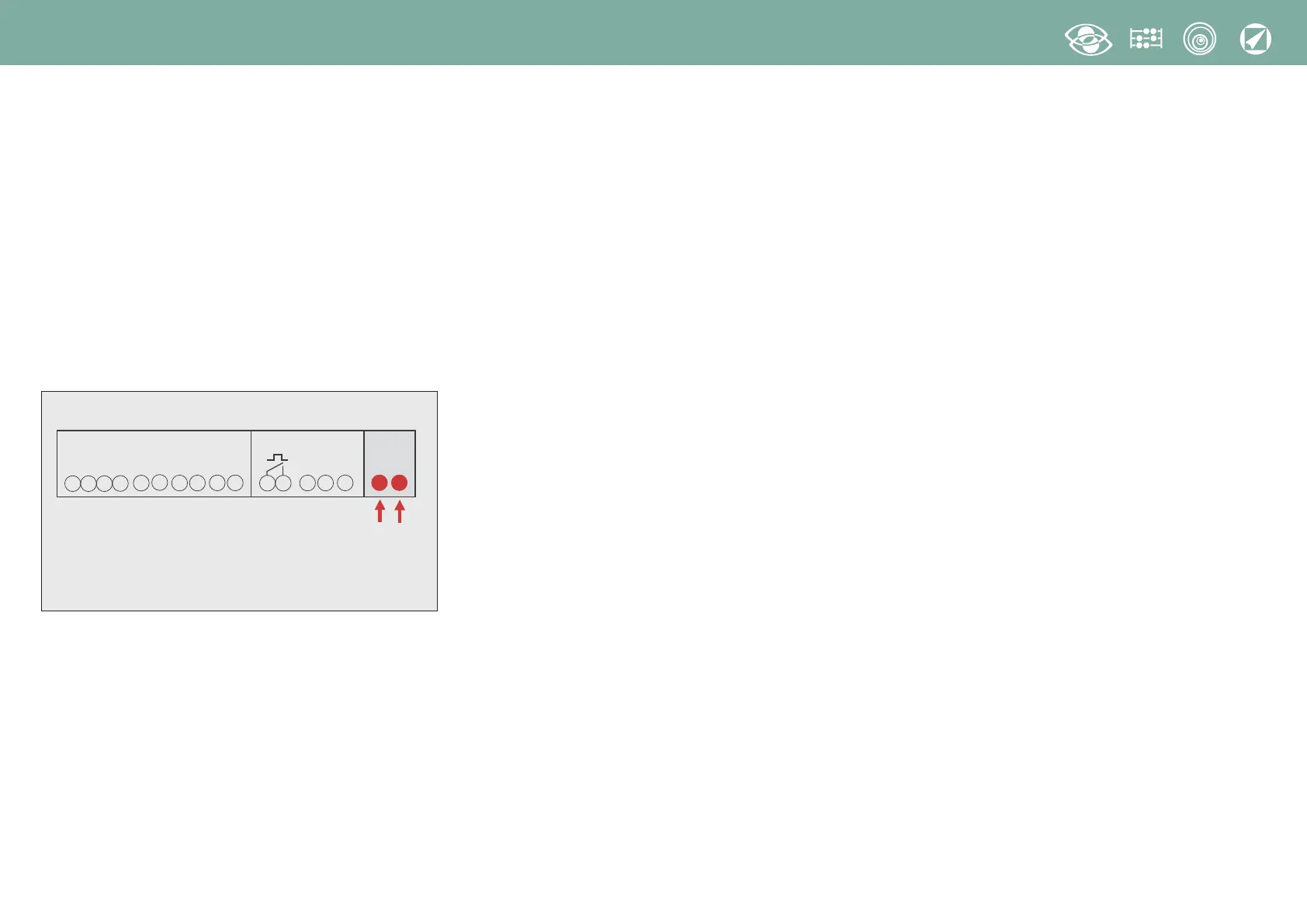

Hilfsspannung
Klemmen 20 und 21
Hilfsspannung:
Stromversorgung in Gleich- oder Wechselstrom, die notwendig für
den richtigen Betrieb der Vorrichtung ist.
Bitte kontrollieren Sie, dass die verfügbare Versorgungsspannung mit den Versorgungs-
spannung auf dem Typenschild
(Spannungswert und eventuelle Frequenz) übereinstimmt.
Wo eine Doppelspannung (z.B. 48V WS / 20…150 V GS) angegeben ist, bedeutet
dass, das Gerät mit Wechselspannung 48V WS oder Gs 20…150V GS gespeist werden kann.
Im Falle von Gleichspannungsversorgung, bitte die angezeigte Polaritäten
20+ und 21- beachten.
F : 0,5A gG
I N P U T
VOLTAGE CURRENT
2
58
11
1
3
46
79
O U T P U T
33 34
35
RS 485
Rx / Tx GND
+–
15
29
20
AUX.
SUPPLY
21
Werkeinstellung
Kennwort 1000
Anschluss: 3n3E vierfädig 4 Systeme Leitung
Mittleren Leistung: W
Mittlere Zeit: 15m 15 Minute
RS485
Adresse: 255
Geschwindigkeit: 9.6k
Parität: nonE
Time-out: 3ms
BACNET
Vorrichtungsadresse: 01
Geschwindigkeit: 9.6k
Parität: nonE
Netzadresse: 0010
Impulsausgang
Energie: Wh
Impulsgewicht: 0,1kWh
Impulsdauer: 50ms
Display-Kontrast: 0010
Kennwort 2001
CT-Verhältnis: 0001
VT-Verhältnis: 001,0
