IMER INTERNATIONAL S.p.A.
H110VF - H110VR
15
INFORMATIONS TECHNIQUES GÉNÉRALES
La scie H110 a été conçue pour être utilisée dans des chantiers de construction, en plein air, aÞ n de
couper exclusivement du bois et matériaux similaires (agglomérés, contre-plaqués, planches etc.) ne
contenant pas d’éléments métalliques, plastiques ou chimiques pouvant donner lieu à des émissions dange-
reuses pour l’homme et le milieu durant la coupe. La machine est constituée par un cssis sou auquel sont
rels le tableau électrique [8] (Þ g.1), le groupe moteur [12], les carters de protection inférieur [11] et supérieur [4],
les guides et l’équerre guide-pièce [5], le plan complémentaire [1]. La rotation du disque s’effectue au moyen de
poulies reliées par des courroies trapézoïdales au moteur électrique. La scie H110R est équipée d’un levier [9]
(Þ g.1) pour le réglage de la hauteur de coupe de 0 à 110 mm qui, dans le modèle H110F, reste Þ xe à 110 mm.
Tab. 1
CARACTÉRISTIQUE U.M.
H110F CODE 1188471
H110R CODE 1188474
H110R CODE 1188485
H110F CODE 1188472
H110R CODE 1188475
H110R CODE 1188473
Dimensions plan principal [1] mm 700 x 900 700 x 900 700 x 900 700 x 900
Dimensions plan complémentaire [2] mm 500 x 740 500 x 740 500 x 740 500 x 740
Dimensions maxi. D’encombrement mm 720 x 1640 x 1000(h) 720 x 1640 x 1000(h) 720 x 1640 x 1000(h) 720 x 1640 x 1000(h)
Poids kg ~85 ~85 ~85 ~85
Motorisation V-Hz, kW 230V - 50Hz, kW 2.5 220V - 60Hz, kW 2.5 380V - 50Hz, kW 3.0 110V - 50Hz, kW 2.0
Service S6
Classe d'isolation F
Protection IP55
Tours lame nbre tr/min 3200 3200 3200 3200
Typologie et nombre dents lame nom avec mises en widia, Z28 avec mises en widia, Z28 avec mises en widia, Z28 avec mises en widia, Z28
Épaisseur de coupe lame mm 3.2 3.2 3.2 3.2
Diamètre extérieur lame mm 315 315 315 315
Trou lame mm 25.4 25.4 25.4 25.4
Direction rotation sens aig. montre (voir Þ g.4) aig. montre (voir Þ g.4) aig. montre (voir Þ g.4) aig. montre (voir Þ g.4)
Hauteur de coupe utile mm 110 110 110 110
Niveau puissance sonore garanti L
wa
dB(A) 103 103 103 103
Niveau puissance sonore mesuré L
wa
* dB(A) 100 100 100 100
Niveau de pression sonore L
pa
** dB(A) 91 91 91 91
Émission poussières mg/Nm
3
16,4 16,4 16,4 16,4
Niveau vibrations transmises Aeq m/s
2
2,37 2,37 2,37 2,37
* Valeur relevée selon la norme ISO 7960 (parallélépipède) et 2000/14/CE (hémisphère).
** Micro positionné à 1,5 m du sol, à 0,4 m du centre de la lame et à 0,2 m du côté gauche de la lame.
1) plan complémentaire
2) couteau diviseur
3) poignée pousse-table
4) protection supérieure
5) équerre guide-pièce
6) plan principal
7) plaquette d’identiÞ cation
8) tableau électrique
9) réglage hauteur de coupe
10) œillet de levage
11) protection inférieure
12) moteur électrique
13) insert en aluminium
14) disque de coupe
15) pousse-pièce
16) goupille 8x70 zinguée
17) clé à fourche 30 mm
18) manuel
F
1
2
4
5
6
7
8
9
10
12
11
13
14

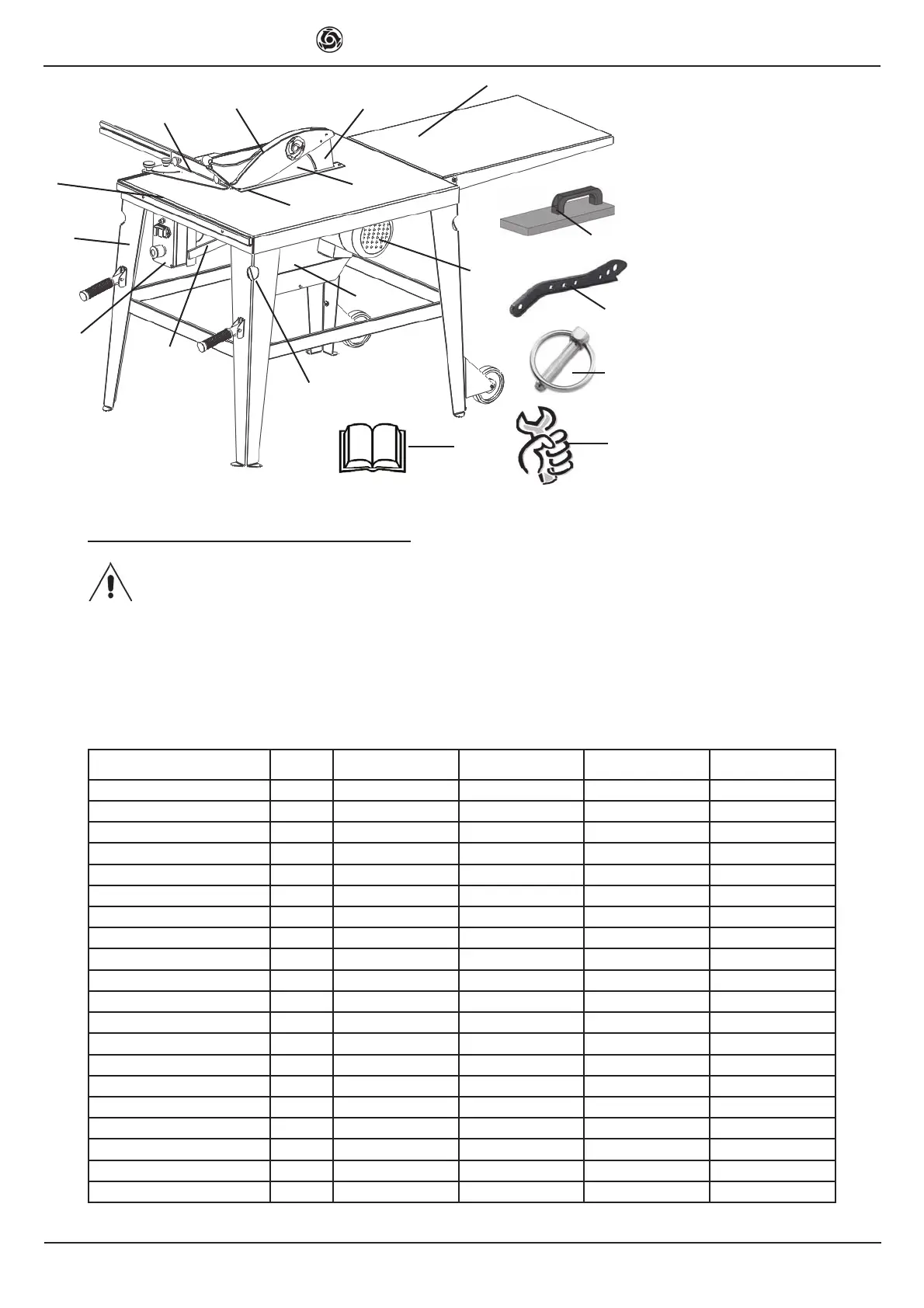

Fig. 1
17
15
16
18
3
