IMER INTERNATIONAL S.p.A.
H110VF - H110VR
17

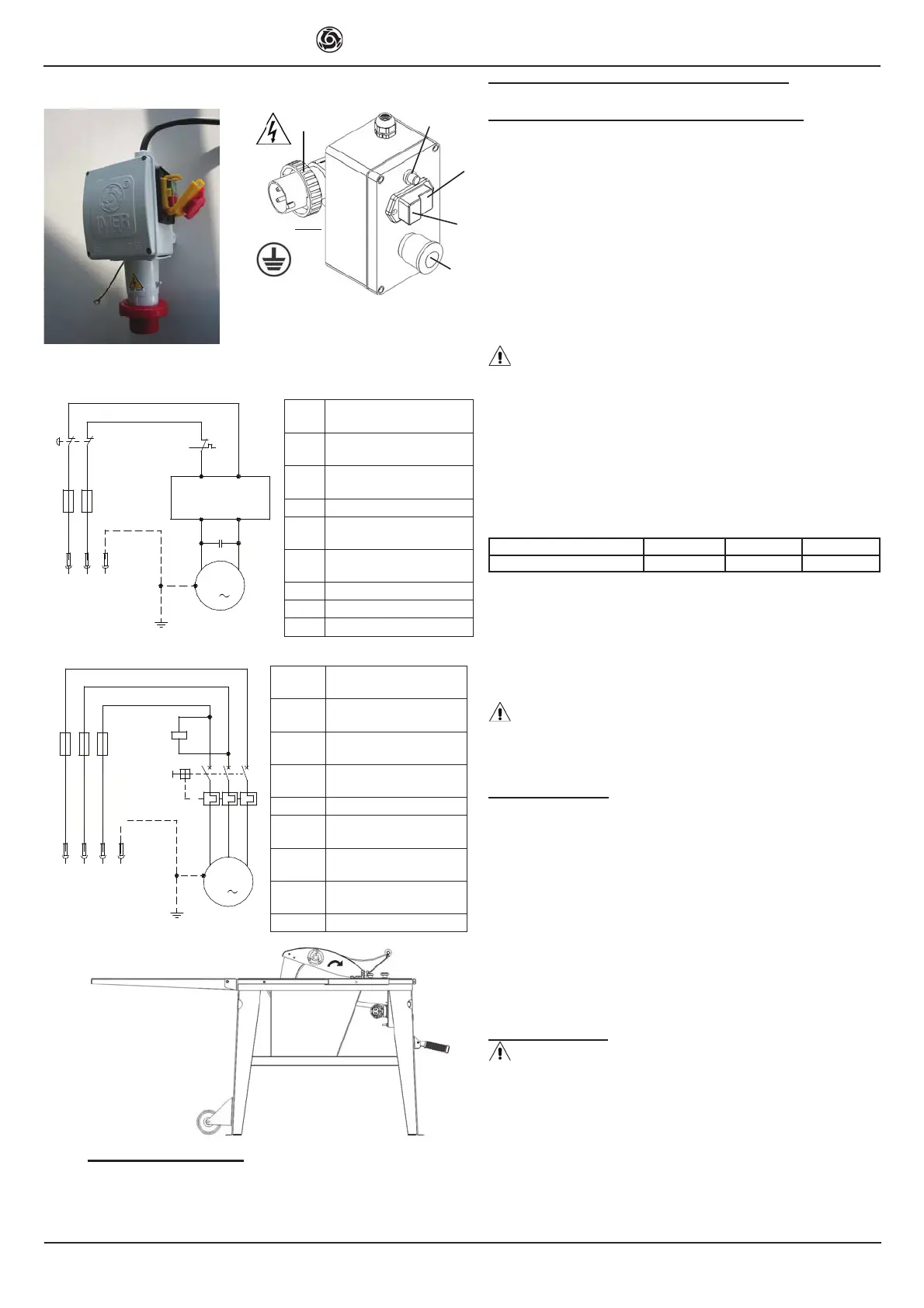

INFORMATIONS TECHNIQUES SPÉCIFIQUES
1. Tableau électrique et modes de branchement
Il est constitué par un boîtier en matière plastique sur lequel sont
situés la Þ che d’alimentation [E] (Þ g.2) au réseau électrique, le
raccord de terre [F], le reset thermique [D] (uniquement pour ver-
sion 220-230V) contre la surcharge du moteur et les boutons de
commande: vert de mise en marche [C], rouge d’arrêt normal [B],
rouge à coup-de-poing pour l’arrêt en cas d’urgence [A]. Dans la
version 380V, le bouton d'urgence est réalisé avec un masque à
coup-de-poing [A] qui actionne le bouton d'arrêt normal. En outre,
le tableau électrique est équipé de deux fusibles (trois pour la ver-
sion 380V) de protection contre les surintensités et d’une bobine
de déclenchement qui empêche la remise en marche automa-
tique de la machine après une interruption du courant.
Avant de brancher la scie au réseau d’alimentation, vériÞ er
que la ligne est efÞ cacement protégée en amont avec un inter-
rupteur différentiel et est dimensionnée de manière à assurer
aux extrémités de la machine une tension égale (± 5%) à celle
indiquée sur la plaquette [7] (Þ g.1). AÞ n d’éviter les chutes de
tension et les dysfonctionnements, il est conseillé de ne pas uti-
liser de rallonges enroulées sur des tambours et de dimension-
ner les conducteurs du câble en prenant en considération les
indications du tableau ci-dessous:
Longueur câble (m) 0 ÷ 15 16 ÷ 25 26 ÷ 45
Section câble (mm
2
) 1.5 2.5 4
Contrôler que les câbles d’alimentation sont intacts c’est-à-dire
exempts d’écrasements ou d’endommagements évidents, de
type approprié aux manutentions fréquentes et revêtus en ma-
tériau résistant à l’abrasion (par ex. H07RN-F), comprenant 2
pôles + terre (monophasé) ou 3 pôles + terre (triphasé) et pro-
tégé au degré IP67 sur la Þ che.
g
Relier la machine à l’installation de terre. Brancher la Þ che
[E] (Þ g.2) à l’alimentation électrique, en ayant soin de bien visser
la bague de retenue mécanique.
2. Mise en marche
A la première mise en marche de la machine et chaque fois que
la source d’alimentation varie, il est nécessaire de contrôler le
sens de rotation du disque selon cette procédure : se placer sur
le côté long de la machine auquel arrive l’alimentation électrique
(Þ g.4) et exécuter un cycle bref de fonctionnement à vide, en
mettant en marche au moyen du bouton [C] (Þ g.2) et en l’arrê-
tant tout de suite après au moyen de [B] (Þ g.2). La direction doit
correspondre à l’orientation déclarée sur la plaquette d’identiÞ -
cation [7] (Þ g.1) et coïncider avec le sens des dents de la lame
et de la ß èche adhésive placée sur la protection supérieure [4]
(Þ g.1).
3. Arrêt d’urgence
En cas d’urgence, appuyer sur le bouton coup-de-poing
rouge [A] (Þ g.2). Après avoir rétabli toutes les conditions de sé-
curité, tourner le bouton dans le sens des aiguilles d’une montre
pour procéder à une nouvelle mise en marche de la machine
(220-230V). Décrocher le masque à coup-de-poing (380V).
F
Fig. 4
B
A
C
D
E
Fig. 2-A
F
220-230V
F
E
A
C
B
Fig. 2-B
380V
ARRIVO LINEA
380V 50Hz
S0
1
2
L2 L3 PE
1
2
L1
F1
1
2
3
4
5
6
IG
3
M1
MOTORE
SEGATRICE
3 KW
I<
FA1
F2 F3
ARRIVO LINEA
230V 50Hz
F1
1
2
F2
1
2
1
M1
MOTORE
SEGATRICE
2.5 Kw
13 23
14 24
S0
1
2
T
N L PE
1
2
C1
IG
ARRIVEE LIGNE
380v/50hz
MOTEUR
SCIE
2,5 kW
ARRIVEE LIGNE
230v/50hz
MOTEUR
SCIE
2,5 kW
Fig. 3
PE
CONDUCTEUR DE
PROTECTION
N
CONDUCTEUR DE
LIGNE NEUTRE
L
CONDUCTEUR DE
LIGNE PHASE
S0 BOUTON D’URGENCE
IG
INTERRUPTEUR DE
MARCHE ET ARRET
F1-
F2
FUSIBLES
T THERMIQUE
C CONDENSATEUR
M1 MOTEUR MONOPHASE
PE
CONDUCTEUR DE
PROTECTION
L1
CONDUCTEUR DE
LIGNE PHASE
L2
CONDUCTEUR DE
LIGNE PHASE
L3
CONDUCTEUR DE
LIGNE PHASE
S0 BOUTON D’URGENCE
F1-F2-
F3
FUSIBLES
FA1
BOBINE DE
DECLENCHEMENT
IG
INTERRUPTEUR DE
MARCHE ET ARRET
M1 MOTEUR TRIPHASE
4. Protection thermique
Cette protection intervient en bloquant l’alimentation électrique de la machine, lorsque l’on atteint un niveau excessif de chauffe
du moteur électrique à la suite de causes diverses.
Appuyer sur le bouton de rétablissement ou reset thermique [D] (Þ g.2) après avoir vériÞ é que les motifs de la surchauffe n’existent
plus.
