1
2
4
5
6
7
8
9
10
12
11
13
14

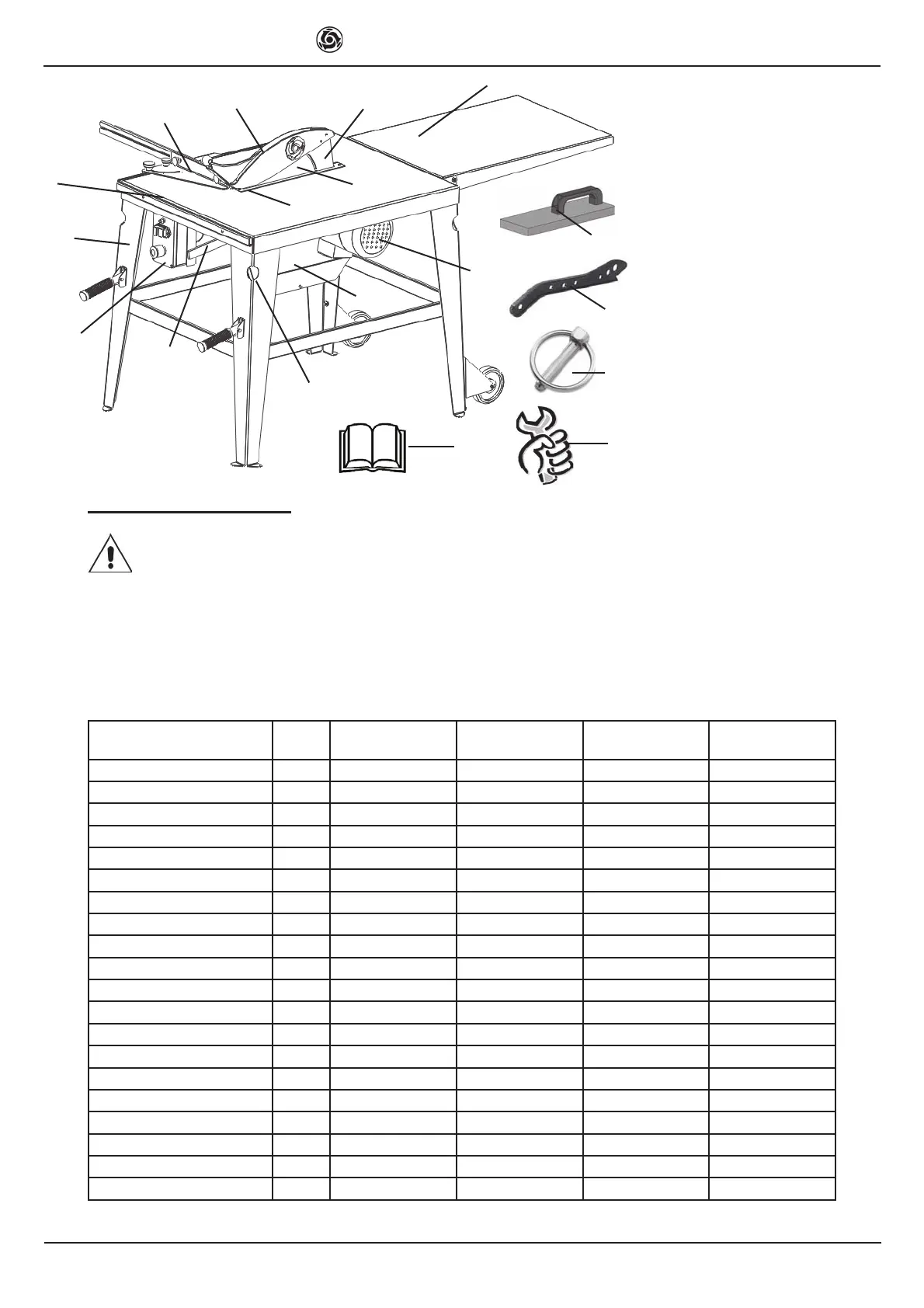

Fig. 1
17
15
16
18
3
INFO TECNICHE GENERALI
La segatrice H110 è stata progettata per essere impiegata in cantieri edili, all’aperto, allo scopo di
tagliare esclusivamente legno e materiali consimili (truciolari, compensati, tavole da cantiere, ecc.),
che non contengano al loro interno elementi metallici, plastici o chimici che possano dare luogo ad emissioni
dannose per l’uomo e l’ambiente durante il taglio. La macchina è composta da un telaio saldato al quale sono
collegati il quadro elettrico [8] (Þ g.1), il gruppo motore [12], i carter di protezione inferiore [11] e superiore [4],
le guide e la squadra guidapezzo [5], il piano aggiuntivo [1]. La rotazione del disco avviene mediante pulegge
collegate da cinghie trapezoidali al motore elettrico. La segatrice H110R è dotata di leva [9] (Þ g.1) per la
regolazione dell’altezza di taglio da 0 a 110 mm, che nel modello H110F rimane Þ ssa a 110 mm.
Tab. 1
CARATTERISTICA U.M.
H110F COD. 1188471
H110R COD. 1188474
H110R COD. 1188485
H110F COD. 1188472
H110R COD. 1188475
H110R COD. 1188473
Dimensioni piano principale [1] mm 700 x 900 700 x 900 700 x 900 700 x 900
Dimensioni piano aggiuntivo [2] mm 500 x 740 500 x 740 500 x 740 500 x 740
Dimensioni max di ingombro mm 720 x 1640 x 1000(h) 720 x 1640 x 1000(h) 720 x 1640 x 1000(h) 720 x 1640 x 1000(h)
Peso kg ~85 ~85 ~85 ~85
Motorizzazione V-Hz, kW 230V - 50Hz, kW 2.5 220V - 60Hz, kW 2.5 380V - 50Hz, kW 3.0 110V - 50Hz, kW 2.0
Servizio S6
Classe isolamento F
Protezione IP55
Giri lama n° giri/min 3200 3200 3200 3200
Tipologia e numero denti lama nome con riporti in widia, Z28 con riporti in widia, Z28 con riporti in widia, Z28 con riporti in widia, Z28
Spessore di taglio lama mm 3.2 3.2 3.2 3.2
Diametro esterno lama mm 315 315 315 315
Foro lama mm 25.4 25.4 25.4 25.4
Direzione rotazione verso orario (vedi Þ g.4) orario (vedi Þ g.4) orario (vedi Þ g.4) orario (vedi Þ g.4)
Altezza di taglio utile mm 110 110 110 110
Livello potenza sonora garantito L
wa
dB(A) 103 103 103 103
Livello potenza sonora misurato L
wa
* dB(A) 100 100 100 100
Livello di pressione sonora L
pa
** dB(A) 91 91 91 91
Emissione polveri mg/Nm
3
16,4 16,4 16,4 16,4
Livello vibrazioni trasmesse Aeq m/s
2
2,37 2,37 2,37 2,37
* Valore rilevato secondo la ISO 7960 (parallelepipedo) e 2000/14/CE(emisfero).
** Microfono posizionato a 1,5m dal suolo, 0,4 m dal centro della lama e 0,2m dal lato sinistro della lama.
1) piano aggiuntivo
2) cuneo fenditore
3) maniglia spingitavola
4) protezione superiore
5) squadra guidapezzo
6) piano principale
7) targhetta identiÞ cativa
8) quadro elettrico
9) regolazione altezza di taglio
10) occhiello di sollevamento
11) protezione inferiore
12) motore elettrico
13) inserto in alluminio
14) disco di taglio
15) spingipezzo
16) coppiglia 8x70 zincata
17) chiave a forcella 30mm
18) manuale
