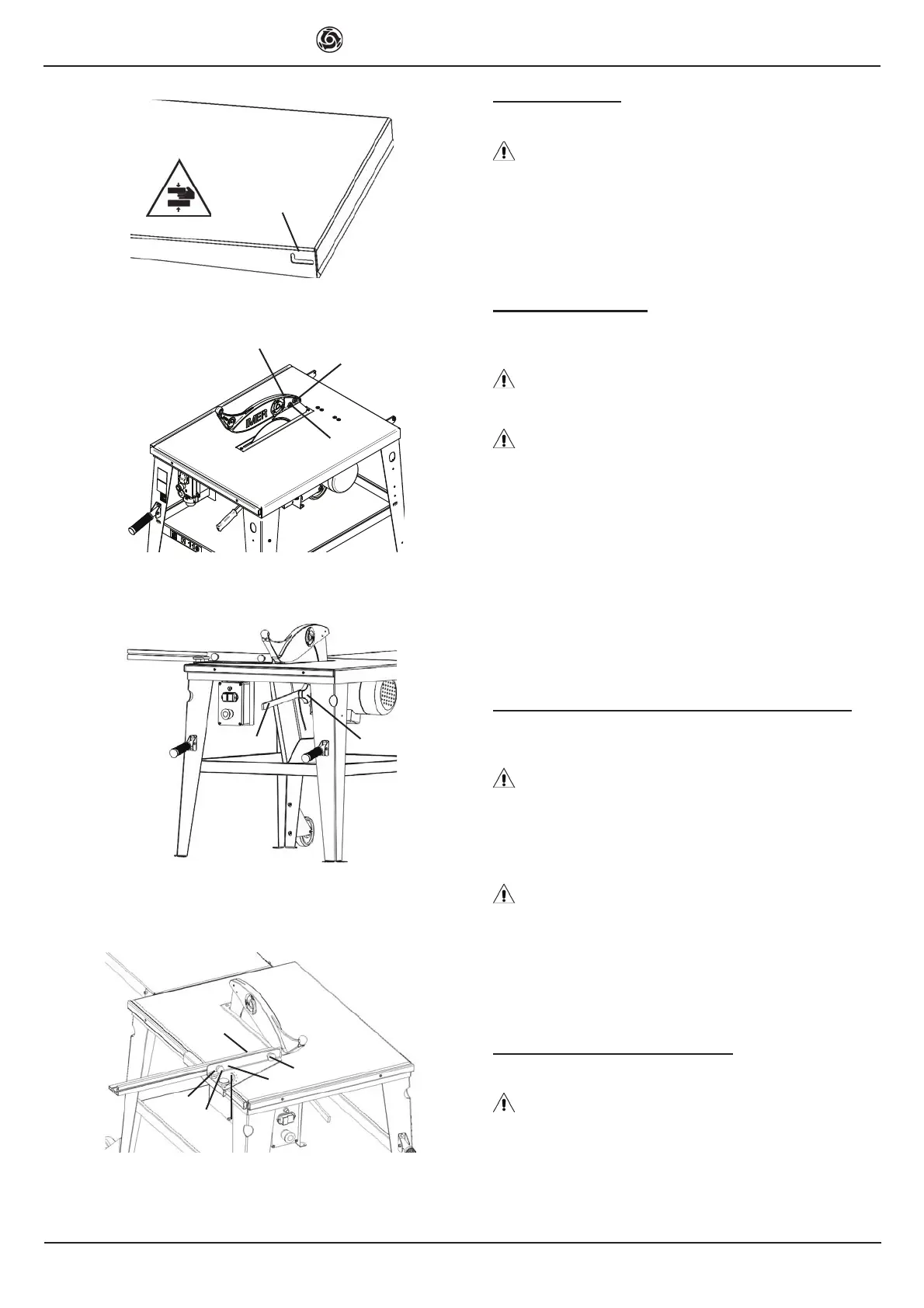

Il posizionamento si effettua a macchina spenta, con que-
sta semplice manovra: 1) afferrare il piano con entrambe le
mani a circa 5 cm dall’asola [E] (Þ g.5); 2) sollevare verso l’alto
un poco oltre il piano principale [6] (Þ g.1); 3) spingere verso il
centro della macchina e poi in basso Þ no a raggiungere l’inca-
stro. Eseguire in ordine inverso la manovra descritta per ripor-
tare il piano aggiuntivo nella posizione verticale di riposo.
6. Protezione superiore
La parte della lama che sporge al di sopra della tavola è pro-
tetta da un riparo in policarbonato [4] (Þ g.1). La protezione è
ancorata al coltello divisore mediante due viti [F] (Þ g.6).
Prima di iniziare il lavoro, controllare sempre che la prote-
zione sia bene allineata (centrata sulla lama e non a contatto
con questa).
Se il carter protezione lama subisce un danno durante la
vita della macchina, occorre sostituirlo immediatamente.
Effettuata la sostituzione è necessario assicurarsi della funzio-
nalità del gruppo; per fare ciò:
- stringere la vite [G] (Þ g.6) e il dado autobloccante [H] (Þ g.6)
Þ no a che il carter non resta bloccato in posizione sollevata;
- successivamente allentare la coppia vite - dado autobloccante
solo Þ no al punto in cui il carter scenda completamente sotto
l’effetto del peso proprio.
In questa condizione la protezione del disco è garantita in ogni
posizione e non si hanno nell’accoppiamento fra carter e cuneo
fendipezzo giochi che potrebbero provocare pericolosi contatti
fra lama e protezione.
7. Regolazione dell’altezza di taglio (solo mod. H110R)
La leva [L] (Þ g.7) permette di stabilire la distanza tra l’estremità
superiore del disco e la tavola di lavoro, che può variare da 0
a 110 mm.
La regolazione si effettua a macchina spenta, con questa
semplice manovra: 1) impugnare e sorreggere la leva [L] (Þ g.7)
con la mano sinistra; 2) agire sul pomello [I] (Þ g.7) con la mano
destra, per sbloccare dalla posizione corrente; 3) alzare o ab-
bassare la leva [L] (Þ g.7) Þ no a raggiungere l’altezza desidera-
ta; 4) bloccare la posizione mediante il pomello [I] (Þ g.7).
Prima di iniziare il lavoro, valutare bene le caratteristiche
del pezzo da tagliare (geometria e consistenza), poiché in fun-
zione di esse e dell’altezza di taglio aumenta o diminuisce il
lavoro necessario alla lama per asportare il materiale. L’ecces-
sivo surriscaldamento del motore elettrico deve essere preve-
nuto dall’operatore, controllando con la dovuta attenzione
l’avanzamento del pezzo.
8. Squadra guidapezzo / goniometro
La macchina è munita di un’unica squadra guidapezzo [O]
(Þ g.8), da utilizzare sia per i tagli longitudinali che inclinati.
