IMER ES 150 - Technical Data

- 2 -
IMER INTERNATIONAL S.p.A.
ES 150 (110V/50Hz)

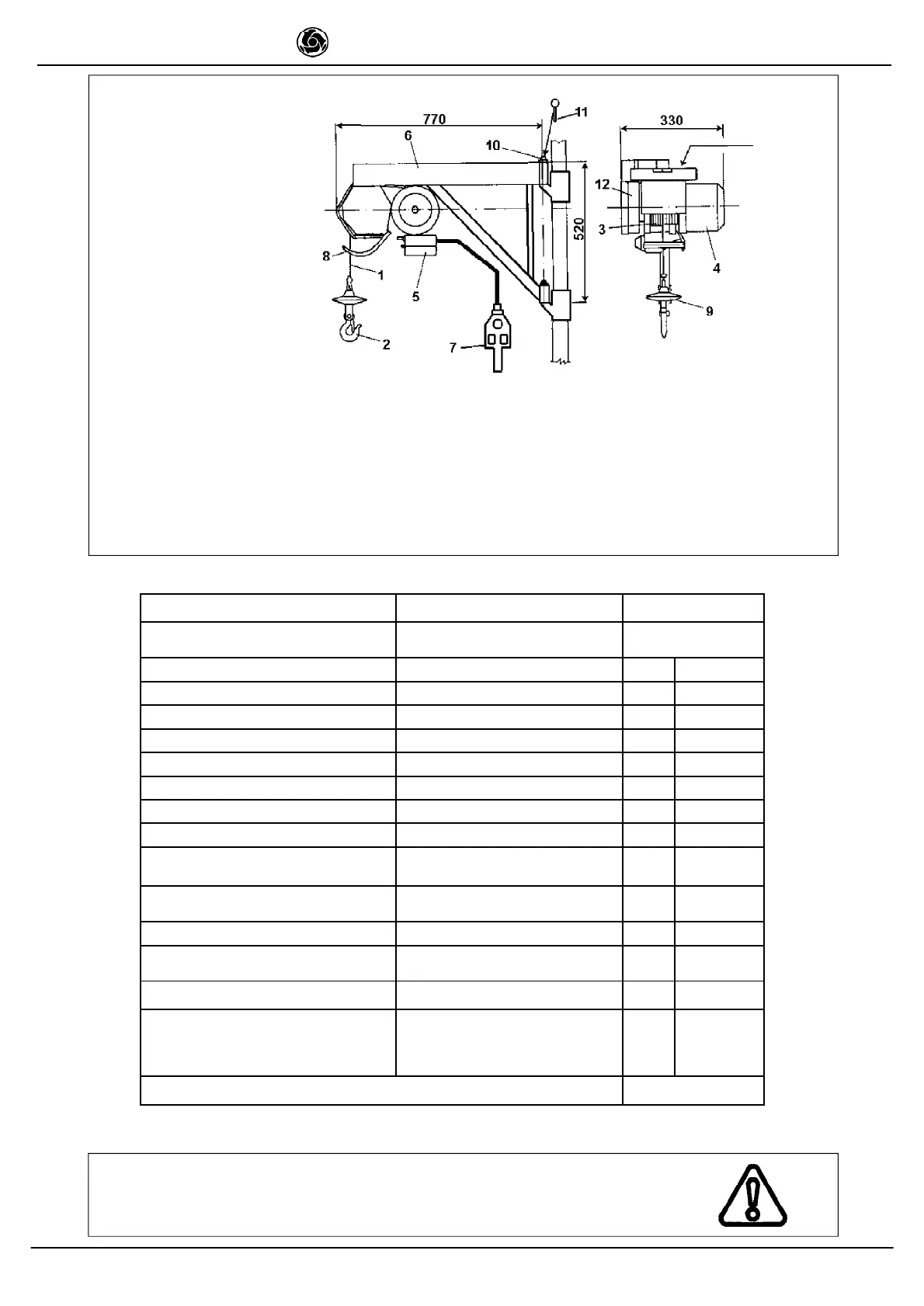

Fig.1
1 FUNE ACCIAIO
2 GANCIO
3 TAMBURO
4 MOTORE ELETTRICO AUTOFRENENTE
5 QUADRO ELETTRICO
6 TELAIO
7 PULSANTIERA
8 LEVA FINECORSA SUPERIORE
9 CONTRAPPESO
10 PERNO SOSTEGNO
11 COPIGLIA
12 RIDUTTORE
1 CABLE D' ACIER
2 CROCHET
3 TAMBOUR
4 MOTEUR ELECTRIQUE AUTOFREINANT
5 TABLEAU ELECTRIQUE
6 CHASSIS
7 PUPITRE
8 LEVIER FIN DE COURSE SUPERIEURE
9 LEST
10 PIVOT SOUTIEN
11 GOUPILLE
12 REDUCTEUR
1 ROPE
2 HOOK
3 DRUM
4 BRAKE MOTOR
5 ELECTRIC PANEL
6 FRAME
7 CONTROL UNIT
8 LIMIT SWITCH LEVER
9 ROPE WEIGHT
10 SUPPORT HINGE
11 SPLIT PIN
12 GEAR BOX
Particolare attenzione deve essere fatta alle avvertenze contrassegnate con questo simbolo :
Il faut prêter une attention toute particulière aux notes précédées de ce symbole:
Special attention must be given to warnings with this symbol:
Lesen Sie die mit diesem Symbol bezeichneten Abschnitte mit besonderer Aufmerksamkeit:
Se tiene que prestar una atención especial a las indicaciones marcadas con el signo:
LIVELLA
NIVEAU
WATER LEVEL
WASSERWAAGE
NIVEL
1 DRAHTSEIL
2 HAKEN
3 SEILTROMMEL
4 BREMSMOTOR
5 GEHÄUSEDECKEL
6 AUSLEGER
7 HÄNGETASTER
8 ENDSCHALTERHEBEL
9 SEILGEWICHT
10 DREHZAPFEN
11 KLAPPSPLINT
12 GETRIIEBEDECKELDICHTUNG
1 CABLE DE ACERO
2 GANCHO
3 TAMBOR
4 MOT OR ELÉCTRICO AUT OFRENANTE
5 CUADRO ELÉCTRICO
6 BASTIDOR
7 BOT ONERA
8 PALANCA FINAL DE CARRERA SUPERIOR
9 CONTRAPESO
10 PERNO DE SOPOR TE
11 CHA VET A
12 REDUCT OR
I GB
DATI TECNICI TECHNICAL DATA
Portata max Max capacity kg 150
Velocità media di sollevamento Lifting speed m / 1' 18.5
Altezza max di lavoro Max working height m 25
Alimentazione Nom. voltage V / Hz 110 / 50
Potenza motore Motor power Kw 0.45
Giri motore R.P.M. n° / 1' 1320
Assorbimento Nom. current A 13,5
Tipo di servizio service type S3 50 %
Livello di emissione sonora -- LwA
(EN ISO 3744)
Level of noise emission -- LwA
(EN ISO 3744)
dB 79
Livello di pressione sonora -- LpA -- 1,5 m Level of noise pressure -- LpA -- 1,5m dB <70
Peso della macchina Machine weight kg 39
Ingombro per l'imballo Packing dimensions mm 820x350x500
Norme di progetto Design standards
DPR 459
del 24.7.96
S.I. N°3073 of 30/11/92
FEM 1.001. UNI-ISO 4301-4308-2408 UNI 7670-9466 EN 60204-1
