IMER MIX 120 - Page 16

16
MIX 120
AG042 - 1193991

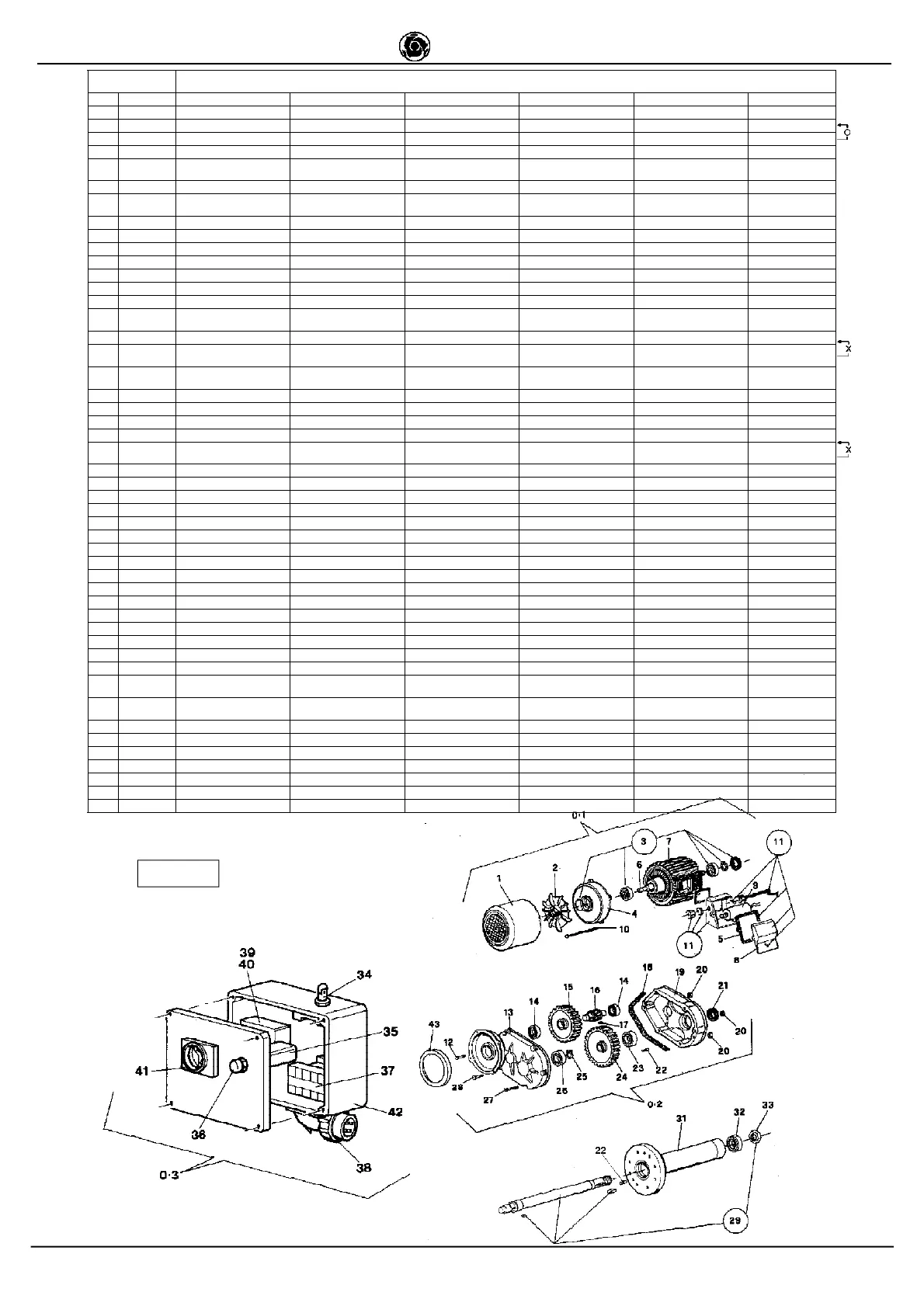

TAV. 4.1 MOTORIDUTTORE - MOTORRÉDUCTEUR - MOTOR AND REDUCTION GEAR ASSEMBLY - GETRIEBEMOTOR -
MOTORREDUCTOR (230V-50HZ)
Rif. Cod. I F GB D E Note
0,1 3204764 MOTORE MOTEUR MOTOR MOTOR MOTOR 220V-50HZ
0,2 3204819 RIDUTTORE RÉDUCTEUR RIDUCTION GEAR GETRIEBE REDUCTOR 1109
0,2 3214801 RIDUTTORE RÉDUCTEUR RIDUCTION GEAR GETRIEBE REDUCTOR 1110
0,3 3204528 QUADRO ELETTRICO TABLEAU ÉLECTRIQUE ELECTRIC PANEL SCHALTKASTEN CUADRO ELÉCTRICO
1 2291270 COPRIVENTOLA CACHE VENTILATEUR FAN COVER LÜFTERVERKLEIDUNG
TAPA DEL
VENTILADOR
2 2291466 VENTOLA CACHE VENTILATEUR FAN COVER LÜFTERVERKLEIDUNG VENTILADOR
3 3204821 KIT CUSCINETTI KIT PALIERS SET OF BEARINGS
LAGER UND
DICHTUNG
KIT COJINETES
4 2271551 COPERCHIO COUVERCLE COVER DECKEL TAPA
5 2216325 GUARNIZIONE JOINT GASKET DICHTUNG JUNTA
6 2290804 ROTORE M.120 ROTOR ROTOR LÄUFER ROTOR
7 2290912 CARCASSA CARCASSE YOKE GEHÄUSE ARMAZÓN
8 2274508 COPERCHIO COUVERCLE COVER DECKEL TAPA
9 2285150 CONDENSATORE CONDENSATEUR CONDENSER KONDENSATOR CONDENSADOR
10 2222970 VITE VIS SCREW SCHRAUBE TORNILLO M5X160
11 3204823
CASSETTA
CONDENSATORE
BOÎTER
CONDENSATEUR
CONDENSER BOX KONDENSATORKASTE CAJA CONDENSADOR
12 2222546 VITE VIS SCREW SCHRAUBE TORNILLO 5931 M6X40
13 2215007 CARCASSA
CARCASSE
RÉDUCTEUR
REDUCTION GEAR
CASING
GETRIEBEGEHÄUSE CARCASA REDUCTOR 1109
13,1 2215006
CARCASSA
RIDUTTORE
CARCASSE
RÉDUCTEUR
REDUCTION GEAR
CASING
GETRIEBEGEHÄUSE CARCASA REDUCTOR 1110
14 2204420 CUSCINETTO ROULEMENT BEARING LAGER COJINETE 6201
15 2202493 INGRANAGGIO ENGRENAGE GEAR WHEEL ZAHNRAD ENGRANAJE
16 2202857 PIGNONE PIGNON PINION RITZEL PIÑÓN Z.12
17 2229249 LINGUETTA LANGUETTE KEY FEDER LENGÜETA 5X5X12
18 2216332
GUARNIZIONE
FLANGIA
JOINT FLASQUE FLANGE GASKET FLANSCHDICHTUNG JUNTA BRIDA
19 2236561 FLANGIA FLASQUE FLANGE CASING FLANSCH BRIDA 1109
19,1 3203223 FLANGIA FLASQUE FLANGE CASING FLANSCH BRIDA 1110
20 2223280 DADO ECROU NUT MUTTER TUERCA 5588 M6
21 2207405 ANELLO PARAOLIO PARE-HUILE OIL SEAL ÖLDICHTUNG GUARDAGOTAS 55X40X10
22 2228820 SPINOTTO FICHE GUDGEON PIN STIFT PASADOR Ø6X14
23 2204504 CUSCINETTO PALIER BEARING LAGER COJINETE 6008
24 2202519 INGRANAGGIO ENGRANAGE GEAR WHEEL ZAHNRAD ENGRANAJE Z.65
25 2227240 ANELLO ARRESTO BAGUE D'ARRÊT STOP RING ARRETIERRING ANILLO DE PARADA 7435 E/30
26 2204550 CUSCINETTO PALIER BEARING LAGER COJINETE 6205
27 2222551 VITE VIS SCREW SCHRAUBE TORNILLO 5931 M6X20
28 2222548 VITE VIS SCREW SCHRAUBE TORNILLO 5931 M6X55
29 3204822 ALBERO CENTRALE ARBRE CENTRAL MAIN SHAFT HAUPTWELLE EJE CENTRAL
31 2258011 CANDELA BOUGIE ADPTOR TUBE KERZE BUJIA
32 2204505 CUSCINETTO ROULEMENT BEARING LAGER COJINETE 6008 2RS
33 2223836 DADO ECROU NUT MUTTER TUERCA 5589 M30X2
34 2286360 MICROINTERRUTTOR FIN DE COURSE LIMIT SWITCH ENDSCHALTER FINAL DE CARRERA
35 3204713
INTERRUTTORE
TERMICO
INTERRUPTEUR
THERMIQUE
THERMAL SWITCH THERMOSCHALTER
INTERRUPTOR
TÉRMICO
36 2283243
CALOTTA
PROTEZIONE
CALOTTE DE
PROTECTION
PROTECTION CAP SCHUTZKAPPE
CASQUETE DE
PROTECCIÒN
37 3204750 CONTATTORE CONTACTEUR CONTACTOR KONTAKTGEBER CONTACTOR
38 3203084 SPINA FICHE PLUG STIFT CLAVIJA
39 3204757 FUSIBILE FUSIBLE FUSE SICHERUNG FUSIBLE 16A
40 3204756 PORTAFUSIBILE PORTA FUSIBLE FUSE HOLDER SICHERUNGSHALTER PORTAFUSIBLE
41 3204758 INTERRUTTORE INTERRUPTEUR SWITCH SCHALTKASTEN CAJA ELÉCTRICA
42 3200177 CASSETTA ELETTRICA BOITIER ÉLECTRIQUE ELECTRICAL BOX SCHALTKASTEN CAJA ELÉCTRICA
43 3203224 FLANGIA FLASQUE FLANGE CASING FLANSCH BRIDA 1110
TAV. 4.1
