28
2
4
3
1
2
8
7
6
4
5
6
10
11
12
13
14
15
15
16
17
17
16
15
19
19
8
9
18
18
3
1
2
6
12
11
13
19
19
8
9
13
14
15
4
5
4
8
7
6
10
5
20
19
15
16
17
18
18
18
16
15
16
15
18
17

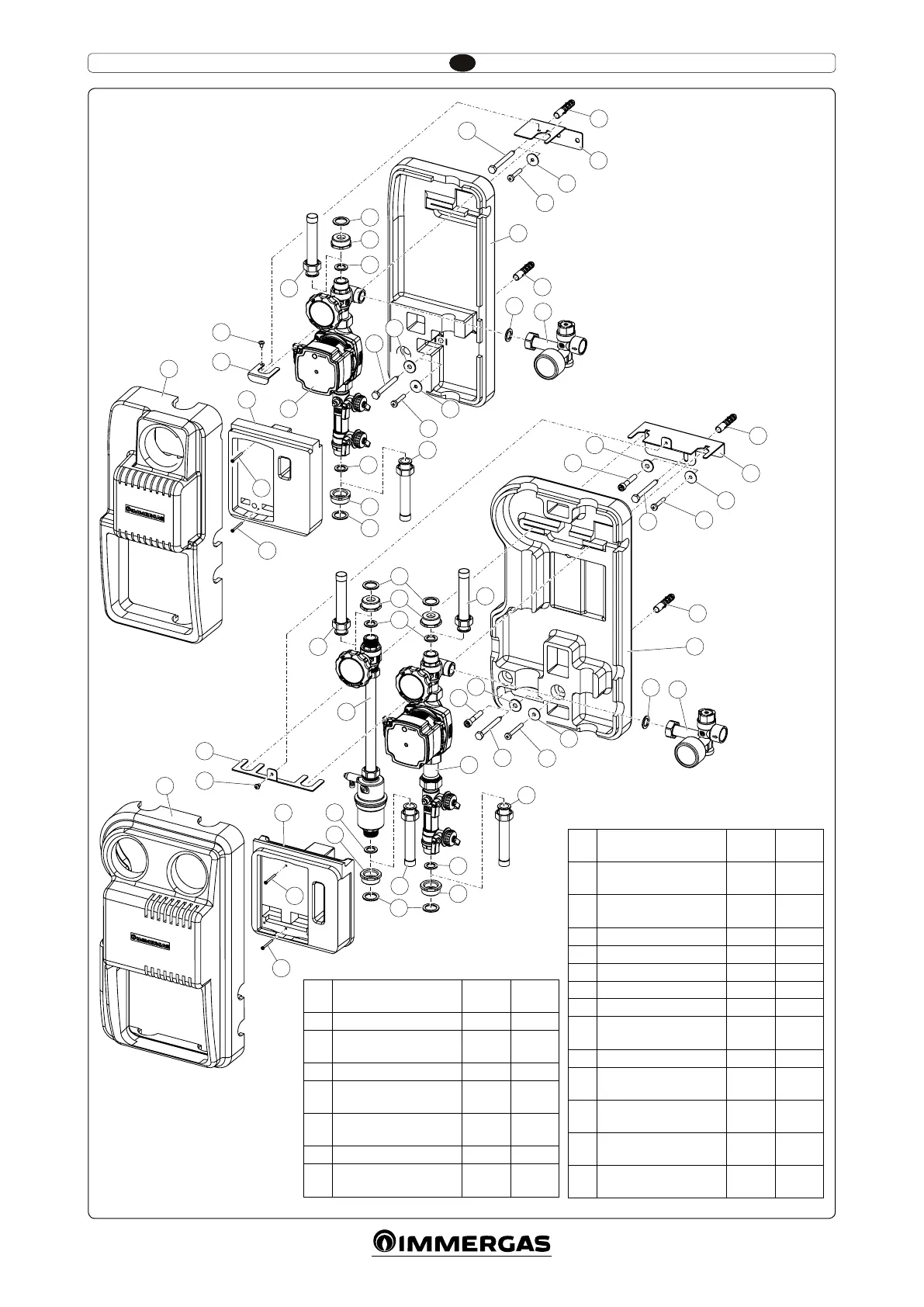

Réf. Description
Qté
Simple
Qté
double
1 Isolation supérieure 1 1
2
Isolation pour le logement
de la centrale solaire
1 1
3 Isolation inférieure 1 1
4
Vis à tête hexagonale
pour installation murale
2 2
5
Rondelle plate
8,5 x 24 x 2
1 2
6 Tasseau 12 x 60 2 2
7
Vis installation sur
Inoxstor M 6 x 25
1 1
Réf. Description
Qté
Simple
Qté
double
8
Rondelle plate
6,5 x 24 x 2
2 2
9
Vis installation sur
Inoxstor M 6 x 35
1 1
10 Étrier de soutien 1 1
11 Étrier de xation 1 1
12 Vis M 5 x 8 1 1
13 Groupe de circulation 1 1
14 Groupe de sécurité 1 1
15
Joint plat
24 x 16 x 2
3 5
16 Réduction 3/4” F 1” M 2 4
17
Joint plat
30 x 22 x 2,1
2 4
18
Cône en cuivre Ø18 à
collet L = 120 mm
2 4
19
Vis de xation centrale
solaire M 3 x 35
2 2
20
Vis installation sur Do-
mestic Sol M 8 x 45
- 2
