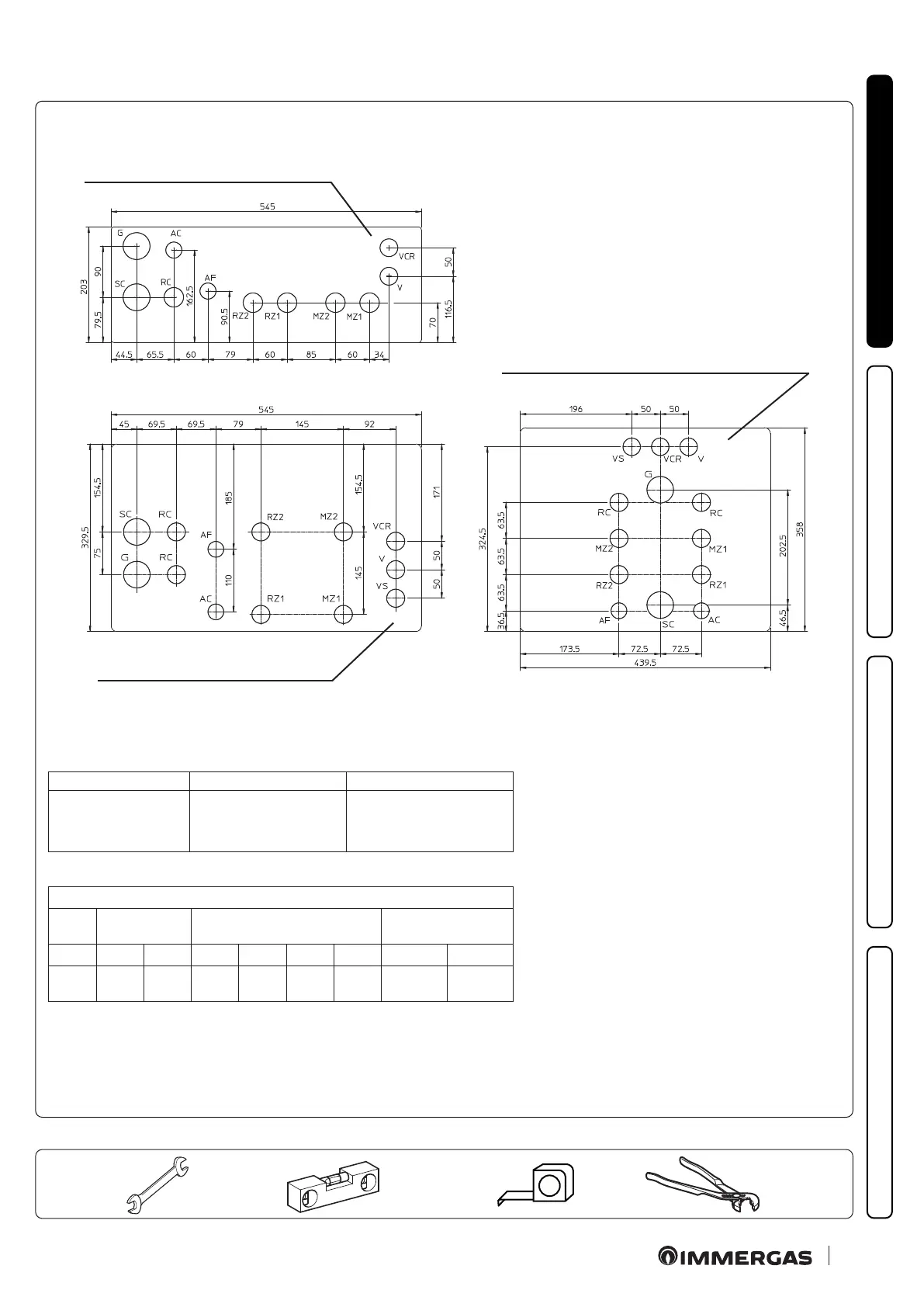

1.5 DIMA ALLACCIAMENTO.
Attenzione: le quote riportate fanno riferimento agli adesivi applicati all'interno del telaio da incasso.
Legenda:
G - Alimentazione gas
AC - Uscita acqua calda sanitario
AF - Entrata acqua sanitario
LP - Linea frigorifera - stato liquido
GP - Linea frigorifera - stato gassoso
MZ1 - Mandata impianto zona 1
MZ2 - Mandata impianto zona 2
RZ1 - Ritorno impianto zona 1
RZ2 - Ritorno impianto zona 2
RC - Ricircolo sanitario G 1/2"
SC - Scarico condensa
V - Allacciamento elettrico
VCR - Pannello remoto di zona
VS - Valvola di scarico 3 bar
ALLACCIAMENTO LATERALE DESTRO
ALLACCIAMENTO POSTERIORE
ALLACCIAMENTO INFERIORE
TABELLA ALLACCIAMENTI ZONE.
Zona 1 Zona 2
Magis Pro
12-14-16 V2
Zona alta temperatura
(zona diretta)
Zona bassa temperatura
(zona miscelata)
Optional
Attacchi
GAS
ACQUA
SANITARIA
IMPIANTO
LINEA
FRIGORIFERA
G AC AF RZ1 MZ1 RZ2 MZ2 LP GP
G 1/2” G 1/2” G 1/2” G 1” G 1” G 1” G 1” 3/8" SAE
5/8”
SAE
