1
2
4
3
5
4
9
9
10
10
11
11
12
12
4
19
5
4
4
5
19
5
4
4
5
13
13
14
14
15
16
17
17
17
17
17
17
17
17
18
20
20
21
17
17
17
7 6
8
22
7
6
21

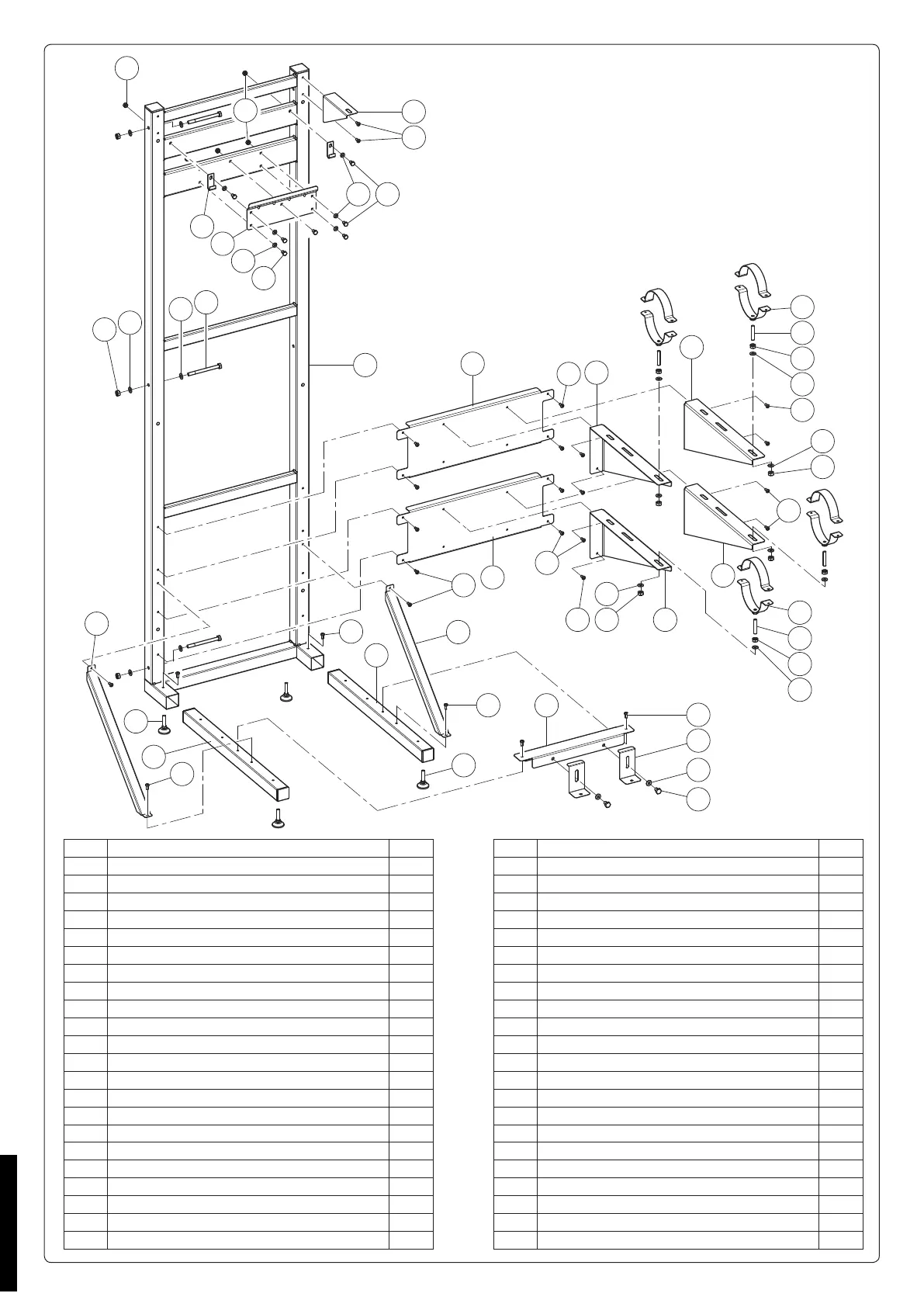

Rif Descrizione componenti kit Qtà
1 Telaio posteriore 1
2 Squadretta sostegno fumisteria 1
3 Vite M10 x 120 3
4 Rosetta 10,5 16
5 Dado esagonale M10 11
6 Vite TE M8 x 14 7
7 Rosetta 8,4 7
8 Squadretta sostegno caldaia 2
9 Lamiera supporto sostegni 2
10 Traversa irrigidimento struttura 2
11 Piedino registrabile 4
12 Tubolare 45 x 45 x 2 2
13 Squadretta SX 2
14 Squadretta DX 2
15 Squadretta ssaggio telaio 2
16 Vite M10 x 16 2
17 Vite M6 x 14 26
18 Traversa supporto ssaggi a terra 1
19 Grano M10 4
20 Collare Ø 130 4
21 Dado esagonale M8 7
22 Staa ssaggio caldaia 1
Ref. Kit components description Qty
1 Rear frame 1
2 Flue supporting bracket 1
3 Screws M10 x 120 3
4 Washer 10,5 16
5 Hexagonal nut M10 11
6 Screws TE M8 x 14 7
7 Washer 8,4 7
8 Boiler supporting bracket 2
9 Plate supports 2
10 Cross member hardening structure 2
11 Adjustable leg 4
12 Tubular 45 x 45 x 2 2
13 L Bracket 2
14 R Bracket 2
15 Frame bracket xing 2
16 Screws M10 x 16 2
17 Screws M6 x 14 26
18 Cross member support xing to the ground 1
19 Grub screw M10 4
20 Collar Ø 130 4
21 Hexagonal nut M8 7
22 Boiler xing bracket 1
1
STD.010400/001
