Montaggio Kit.
Immergas declina ogni responsabilità per danni a persone o
cose in caso di errori nell’installazione dovuti all’inosservanza
delle istruzioni contenute nel presente foglio.
Prima di installare il telaio è opportuno vericare che lo stesso
sia giunto integro; se ciò non fosse certo, occorre rivolgersi im-
mediatamente al fornitore. Gli elementi dell'imballaggio (grae,
chiodi, sacchetti di plastica, polistirolo espanso, ecc...) non devono
essere lasciati alla portata dei bambini in quanto fonti di pericolo.
N.B.: durante l'installazione dei componenti rappresentati di
seguito prestare la massima attenzione ai fori utilizzati e
al corretto posizionamento reciproco degli stessi.

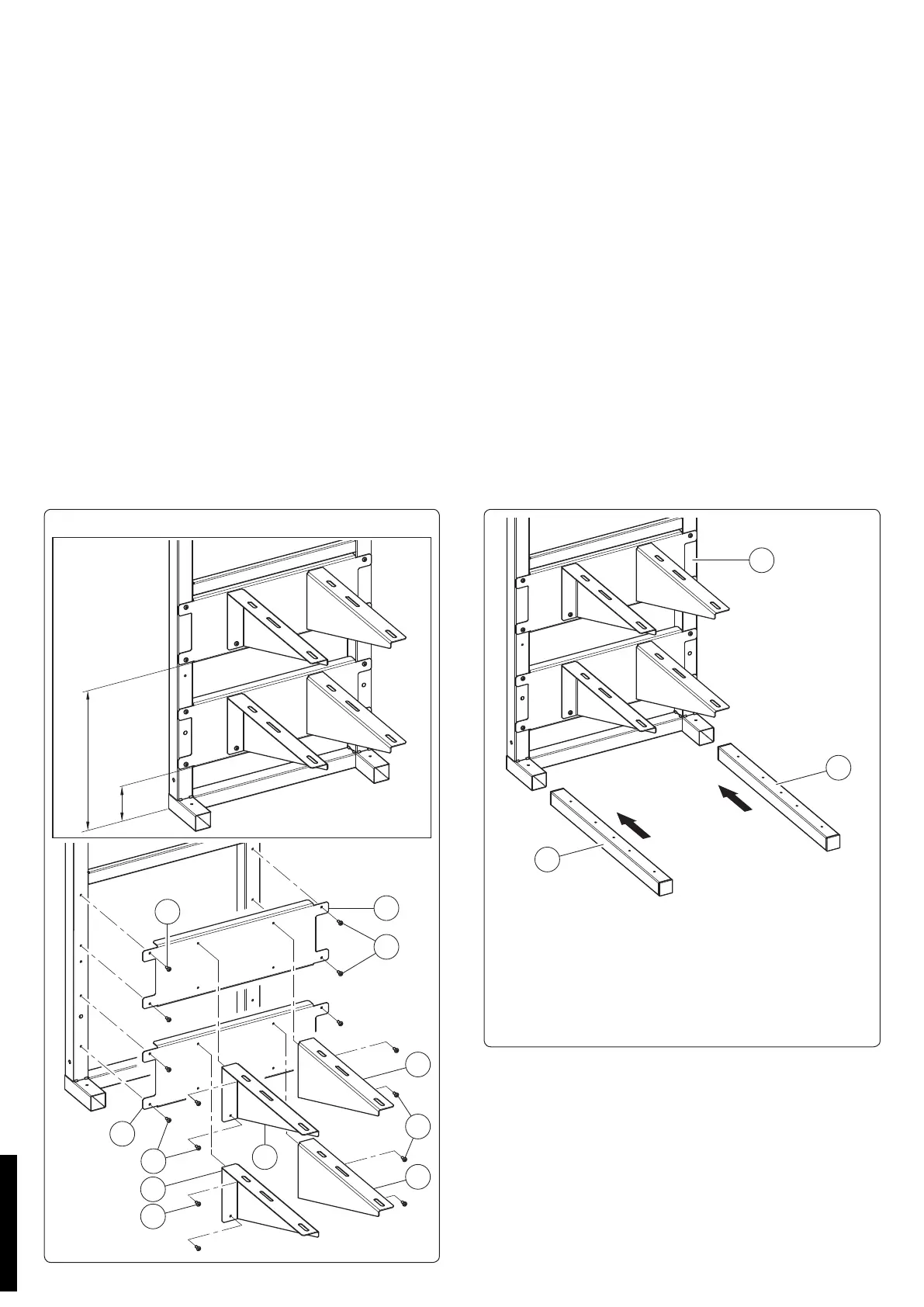

a) Fissare le lamiere di supporto (9) utilizzando le viti (17).
b) Assemblare le squadrette DX (14) e SX (13) alle lamiere di
supporto (9) utilizzando le viti (17) (g. 2).
c) Inlare i tubolari (12) nei fori predisposti del telaio posteriore
(1) (g. 3).
Kit Assembly.
Immergas declines any responsibility for damage or physical
injury caused by failure to comply to the installation instruc-
tions contained in this sheet.
Before installing the frame, ensure that it has been delivered in
perfect condition; if in doubt, contact the supplier immediately.
Packing materials (staples, nails, plastic bags, polystyrene foam,
etc.) constitute a hazard and must be kept out of the reach of
children.
N.B. during installation of the components represented below,
pay full attention to the holes used and their correct re-
ciprocal positioning.
a) Fix the supporting plate (9) by using the screws (17).
b) Assemble the R (14) and L (13) brackets to the supporting
plate (9) using screws (17) (g. 2).
c) Insert the tubulars (12) in the holes prepared on the rear frame
(1) (g. 3).
N.B.: inserire i tubolari (12) con i fori lettati rivolti verso il
basso.
N.B.: insert the tubulars (12) with the threaded holes facing
downwards.
