FISSAGGIO TELAIO A PARETE O SCHIENA-SCHIENA

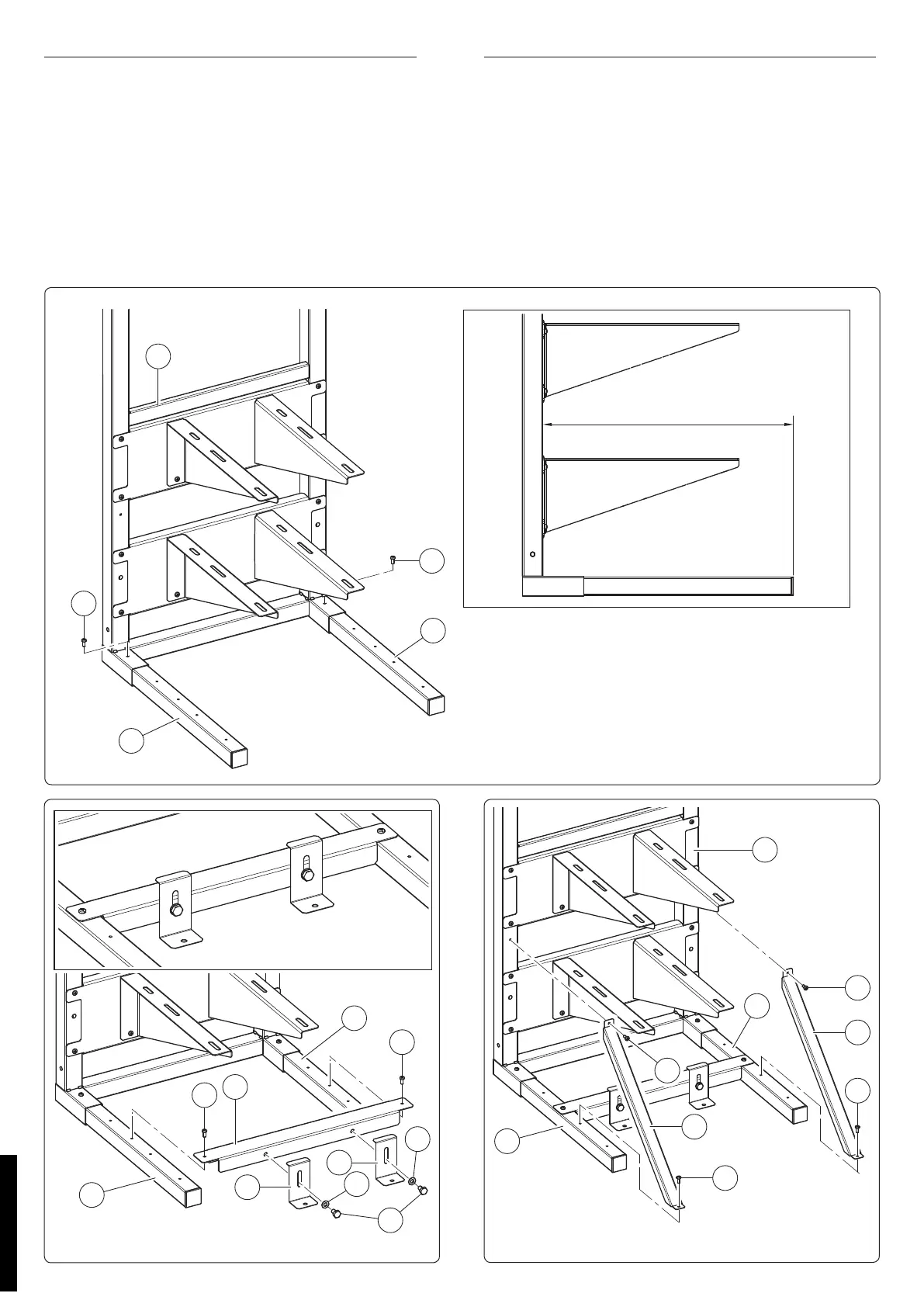

d) Fissare i tubolari (12) al telaio posteriore (1) utilizzando le viti
(17) e rispettando la quota indicata in g. 4.
e) Fissare la traversa (18) ai tubolari inferiori (12) come indicato
in g. 5 utilizzando le viti (17).
f) Fissare le squadrette (15) alla traversa (18) come indicato in
g. 5 utilizzando le viti (16) e le rondelle (4).
g) Fissare le traverse (10) al telaio posteriore (1) e ai tubolari
inferiori (12) come indicato in g. 6 utilizzando le viti (17).
FIXING THE FRAME TO THE WALL OR BACK-TO-BACK
d) Fix the tubulars (12) to the rear frame (1) using screws (17)
and respecting the height indicated in g. 4.
e) Fix the cross member (18) to the lower tubulars (12) as indi-
cated in g. 5 by using screws (17).
f) Fix the brackets (15) to the cross member (18) as indicated in
g. 5 by using screws (16) and washers (4).
g) Fix the cross member (10) to the rear frame (1) and to the
lower tubulars (12) as indicated in g. 6, using screws (17).
