In Phase IPA 1601 - Page 27

FUSE
ON
PROT
B+GND REM
LEFT RIGHT
BRIDGED
POWER SPEAKER
FUSE
ON
PROT
B+GND REM
LEFT RIGHT
BRIDGED
POWER SPEAKER
FUSE
ON
PROT
B+GND REM
LEFT RIGHT
BRIDGED
POWER SPEAKER

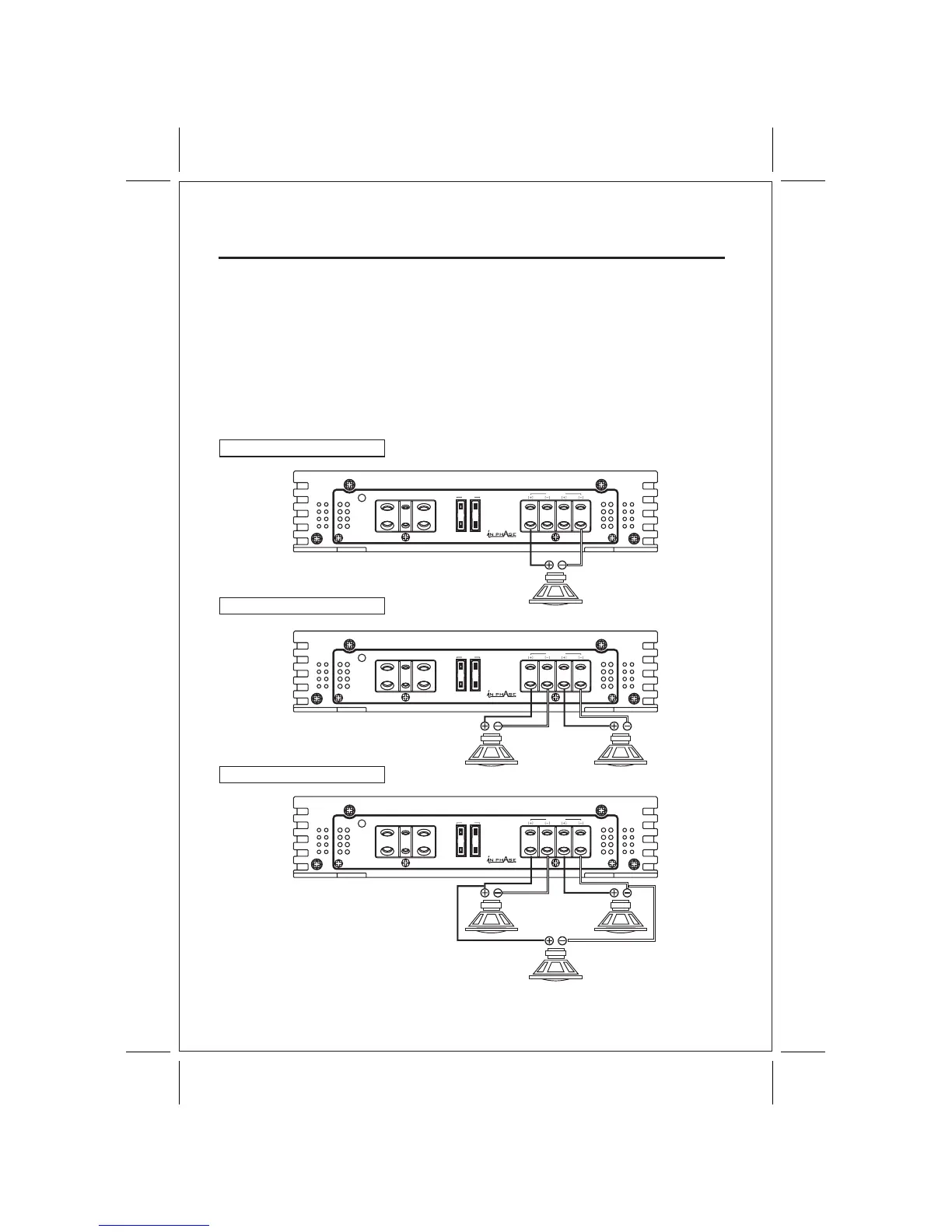

Abb.3
9
1 Lautsprecher überbrückt
4 - 8 Ohm
1CH
2 - 4 Ohm
1 CH
2 CH
WOOFER 2CH+1CH
4 - 8 Ohm
2 CH
3 CH
1 CH
4 - 8 Ohm
Dieser Verstärker kann in 1-, 2- oder 3-Kanalmodus betrieben werden. Die Mindestimpedanz
für einen einzelnen Kanal (überbrückt/Mono) ist 4 oder 8 Ohm. 3-Kanalmodus bezeichnet
gleichzeitigen Stereo- und Monobetrieb. Die Mindestimpedanz bleibt für 3-Kanal-Systeme
(Front/Subwoofer) gleich, solange ordnungsgemäße passive Crossover benutzt werden.
Schließen Sie den linken und rechten Lautsprecher an den entsprechenden
Lautsprecherausgängen des Verstärkers an. Bitte achten Sie darauf, das Pluskabel des
Lautsprechers am positiven Lautsprecheranschluss des Verstärkers anzuschließen und das
Minuskabel am negativen Lautsprecheranschluss des Verstärkers. Eine Verpolung dieser
Anschlüsse führt dazu, dass sich die Cones der Lautsprecher außer Phase bewegen und
keine Bässe wiedergeben. Siehe Abb. 3 Lautsprecher-Anschlussdiagramm.
LAUTSPRECHER-ANSCHLUSS
2-KANAL LAUTSPRECHER-ANSCHLUSSDIAGRAMM
2 Lautsprecher Stereo
3 Lautsprecher TRI-Mode
