Indel B TB 41 - Installazione Maniglia

TB 31-41
T B31-41_28-01-2 019
6
INSTALLAZIONE MANIGLIA (OPTIONAL)

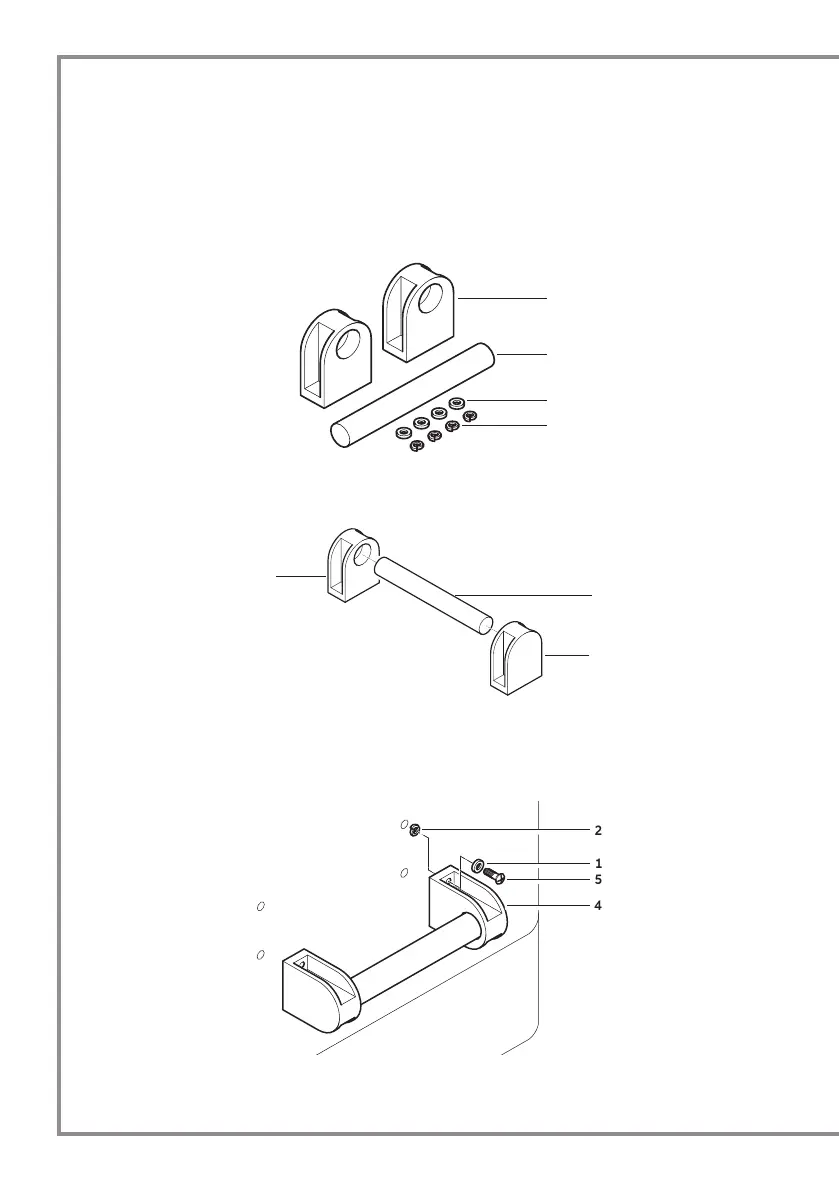

KIT MANIGLIA
Il kit installazione maniglia è composto da:
1 - rosetta n°4 pz
2 - rosetta elastica spaccata n°4 pz
3 - componente tubolare tondo n°1 pz
4 - supporto n°2 pz
1
2
3
4
MONTAGGIO KIT
Montare i supporti (4) sul componente circolare (3).
INSTALLAZIONE MANIGLIA
Svitare le viti (5) dal bauletto.
Inserire la rosetta (1) sull'estremità della maniglia (4).
Inserire la vite (5) sulla maniglia (4) e alla sua estremità inserire la rosetta elastica spaccata (2).
Avvitare le viti (5 ) al bauletto.
4
3
4
4
2
1
5
