PT
Informações preliminares para a instalação do
exaustor:
Atenção! Os 2 elementos de fixação estão alojados
nas protecções de poliestireno da embalagem.
Os elementos de fixação são um direito R e um
esquerdo L (ver marcação presente nos próprios
elementos).

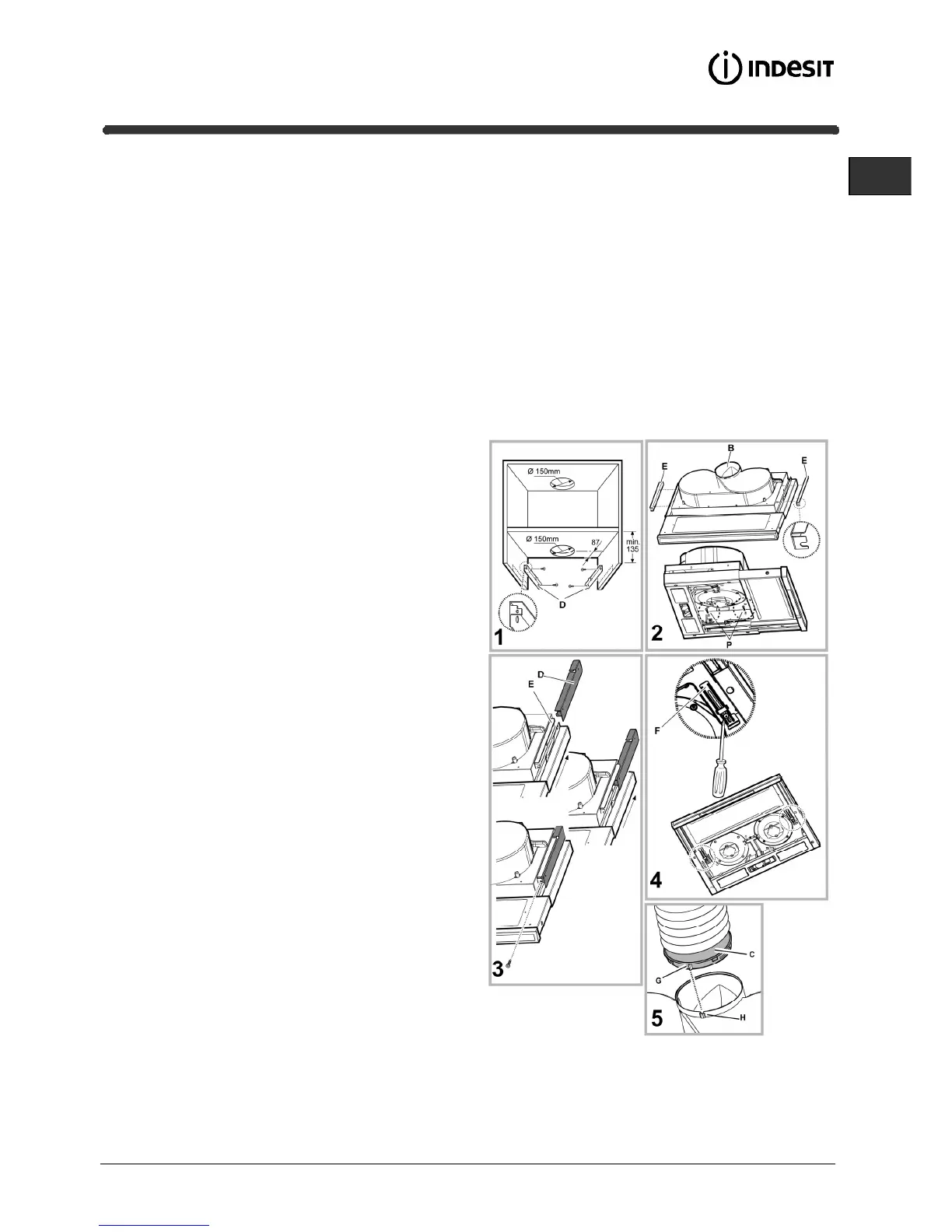

1. Fixar os elementos D (Fig. 1) ao painel lateral do
móvel pênsil com dois parafusos para cada
elemento (o elemento direito R no lado direito, o
elemento esquerdo L no lado esquerdo), alinhar o
elemento com a borda inferior.
Encostar o suporte à borda traseira do pênsil
levando em conta que a borda traseira do suporte
corresponde ao lado de trás da coifa;
Se a coifa for dotada de distanciador, em caso de
utilização, deslocar o suporte para frente de uma
medida equivalente à espessura do distanciador.
Executar um furo no tecto do pênsil para a
passagem do tubo de descarga e do cabo de
alimentação eléctrica (a quota do furo, indicada na
Fig. 1, não compreende o eventual distanciador).
2. Caso não estejam montados, fixar 2 elementos E
(Fig. 2) nas laterais da coifa (um de cada lado).
a. extrair a gaveta extraível;
b. tirar o(s) filtro(s) de gorduras;
c. fixar os suportes, pelo lado interno da coifa,
utilizando dois parafusos P por suporte, fixá-los o
mais alto possível (lado saída ar) e, em seguida,
apertar os parafusos.
3. Fixar o distanciador M (se fornecido – Fig. 2) com
três Clipes, pelo lado externo da coifa.
4. Inserir a coifa no pênsil, prestando atenção para
posicionar o suporte da coifa E sobre o suporte do
pênsil D (Fig. 3).
Passar o cabo eléctrico através do furo executado
para este fim
5. Bloquear a coifa com dois parafusos na parte
frontal (Fig. 3 – um de cada lado).
6. Executar a conexão eléctrica à rede doméstica; a
rede eléctrica deverá ser alimentada somente após
o término da instalação.
7. Se a coifa não se ajustar perfeitamente com a
borda inferior do pênsil, regular a montagem
soltando os parafusos P dos suportes E montados
na coifa (Fig. 2), assim será possível regular o
perfeito acoplamento entre a coifa e o pênsil, em
seguida apertar novamente os parafusos.
8. Regular o curso da gaveta extraível em função da
profundidade do pênsil agindo nos dois encostos F
(Fig. 4).
Desse modo é possível colocar a peça frontal
alinhada com o próprio pênsil (Fig. 4).
a. Solta os parafusos F dos encostos;
b. Deslocar os encostos para trás ou para frente
com base na necessidade.
c. Apertar os parafusos dos encostos.
9. Instalar um tubo de descarga no anel de conexão
C fornecido em dotação, de preferência com
diâmetro equivalente àquele do anel de conexão
(Fig. 5). O tubo de descarga deve ter um
comprimento suficiente para alcançar o lado
externo (versão aspirante) ou o tecto do pênsil
(versão filtrante).
10. Fixar o anel de conexão C (fixação por
engate), na saída do ar superior da coifa. Para
facilitar a instalação, o anel é fornecido com um
índice G que deve corresponder à respectiva guia
H obtida na saída de ar superior.
11. Completar a instalação do tubo de descarga.
12. Reinstalar os filtros de gorduras, conectar a
coifa à rede eléctrica e controlar o perfeito
funcionamento do conjunto.
