47
PT
Utilização do molde para os furos.
- Para traçar as posições dos furos no lado
esquerdo do painel, alinhar o gabarito ao lado
superior e esquerdo do painel fazendo referência
às linhas traçadas nas extremidades.
- Para traçar as posições dos furos no lado direi-
to do painel, alinhar o gabarito ao lado superior e
direito do painel.
- Com uma broca de dimensões adequadas
realizar as quatro sedes que deverão alojar as
duas dobradiças, a peça de borracha e o imã.
Montagem das peças no painel de ma-
deira (Portinhola do móvel).
- Inserir as dobradiças nos seus lugares pre-
dispostos (a parte móvel da dobradiça deve
encontrar-se para fora do painel) e fixá-las
com 4 parafusos do tipo A.
- Inserir o imã no seu alojamento no alto da
parte oposta às dobradiças e fixá-lo com dois
parafusos do tipo B.
- Inserir a peça de borracha no alojamento de
baixo.
O painel agora está pronto para ser montado
na máquina.
Montagem do painel na máquina.
Inserir o lacete da dobradiça indicado com a seta
na fig. 2 no alojamento do suporte da dobradiça,
empurrar o painel na direcção da fachada da
máquina de lavar roupa e fixar as duas dobra-
diças com os dois parafusos do tipo D.

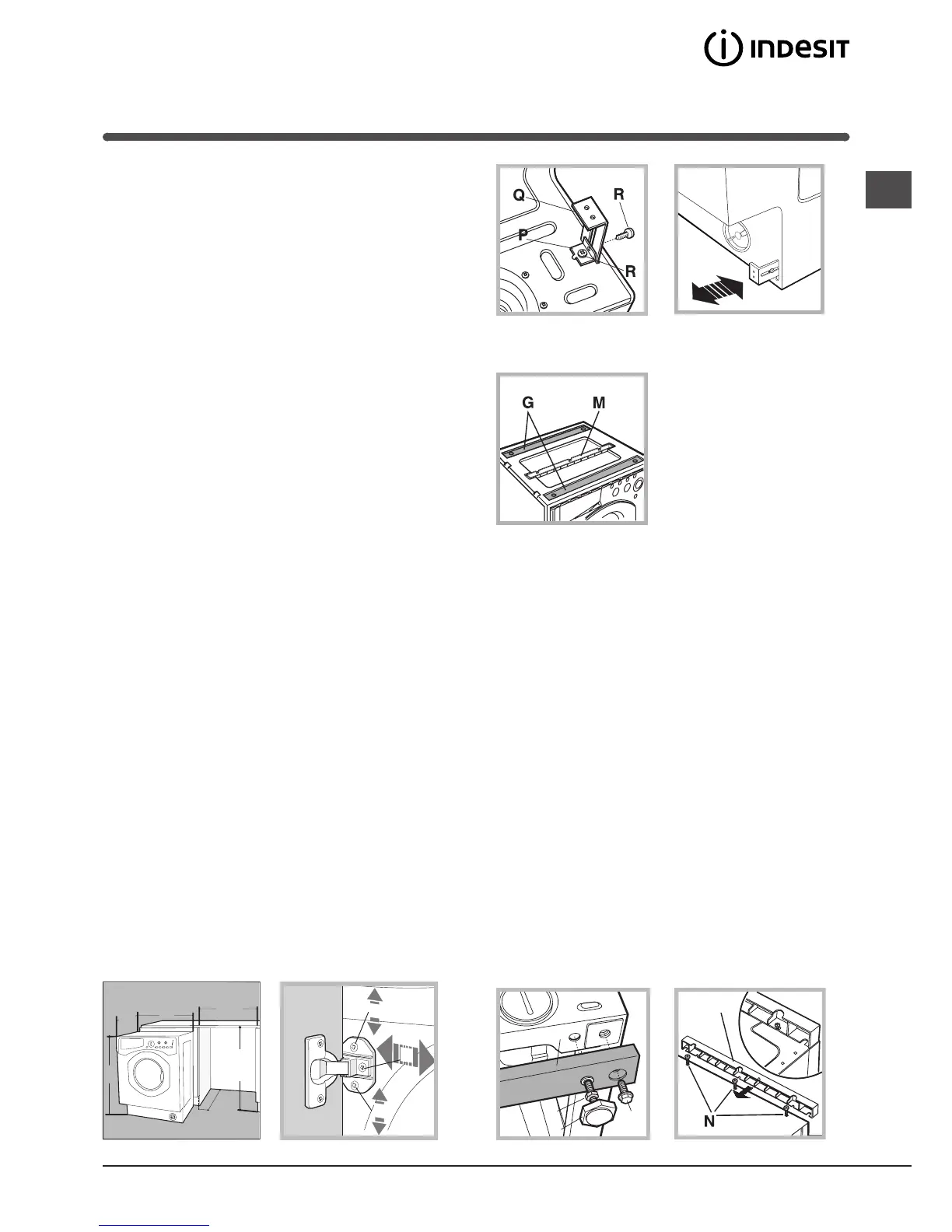

Fixação da guia do rodapé.
Se a máquina for instalada numa extremidade
dos armários embutidos da cozinha, montar
uma ou ambas guias de encaixe para o rodapé
como indicado na fig. 8, para regular a profun-
didade em função da posição do rodapé e, se
for necessário, fixá-lo às mesmas (fig. 9).
Para montar a guia do rodapé, realize as se-
guintes operações (fig. 8):
Prenda o esquadro P mediante o parafuso R,
enfie a guia do rodapé Q no respectivo ilhó e,
depois de colocada no lugar desejado, pren-
da-a na esquadra P mediante o parafuso R.
Inserimento da máquina nos móveis.
- Empurrar a máquina na abertura, alinhá-la
aos outros móveis (fig. 6).
- Mediante os pezinhos de regulação, colocar
a máquina na altura desejada.
- Regular a posição do painel de madeira nos
sentidos vertical e horizontal, mediante os
parafusos C e D, como indicado na fig. 7.
Importante: feche a parte inferior do painel
frontal, com o rodapé encostado no soalho.
Fig. 8 Fig. 9
Acessórios fornecidos para a regulação da
altura.
Alojados na tampa de
poliestireno (fig. 10)
encontram-se:
2 travessas (G); 1 ripa
(M)
dentro do cesto encon-
tram-se:
4 pés adicionais (H),
4 parafusos (I),
4 parafusos (R),
4 porcas (L),
2 guias de rodapé (Q)
Regulação da altura da máquina.
A altura da máquina pode ser regulada (desde
815 mm. até 835 mm.) mediante os 4 pés.
Se desejar levá-la a uma altura superior à aci-
ma indicada, para chegar até a 870 mm., será
necessário utilizar os seguintes acessórios:
as 2 travessas (G); os 4 pés (H); os 4 para-
fusos (I); as 4 porcas (L), portanto realize as
seguintes operações (fig. 11):
tire os 4 pés originais, posicione uma travessa
G na parte dianteira da máquina, prenda-a
mediante os parafusos I (atarraxe-os nos furos
onde estavam montados os pés originais) e,
em seguida, coloque os novos pés H.
Repita a mesma operação na parte traseira
da máquina. Neste ponto se regular os pés H,
a máquina poderá ser abaixada ou levantada
entre 835 mm. e 870 mm.
Quando chegar à altura desejada, prenda as
porcas L na travessa G.
Para regular a máquina em uma altura entre 870
mm. e 900 mm. é necessário montar a ripa M e
regular os pés H para chegar à altura desejada.
Para colocar a ripa realize as seguintes ope-
rações:
desaperte os três parafusos N situados na
parte dianteira da tampa Top, coloque a ripa
M da maneira indicada na
fig. 12 e, em seguida, aperte os parafusos N.
D
C
C
