Instruções para o instalador
Aplicação do painel de madeira à porta
e inserimento da máquina nos móveis:
Caso após a montagem do painel de madeira
for necessário transportar a máquina para a
sua instalação final, aconselhamos deixá-la na
sua embalagem original. Para esta finalidade a
embalagem foi realizada de maneira que permi-
te a montagem do painel de madeira na máqui-
na sem desembalá-la (ver figuras abaixo).
O painel de madeira que cobre a fachada
não deve ser de espessura inferior a 18 mm
e pode ter as dobradiças seja do lado direito
que do lado esquerdo. Por razões práticas,
para a utilização da máquina, aconselhamos a
mesma direcção de abertura da escotilha com
as dobradiças aplicadas do lado esquerdo.

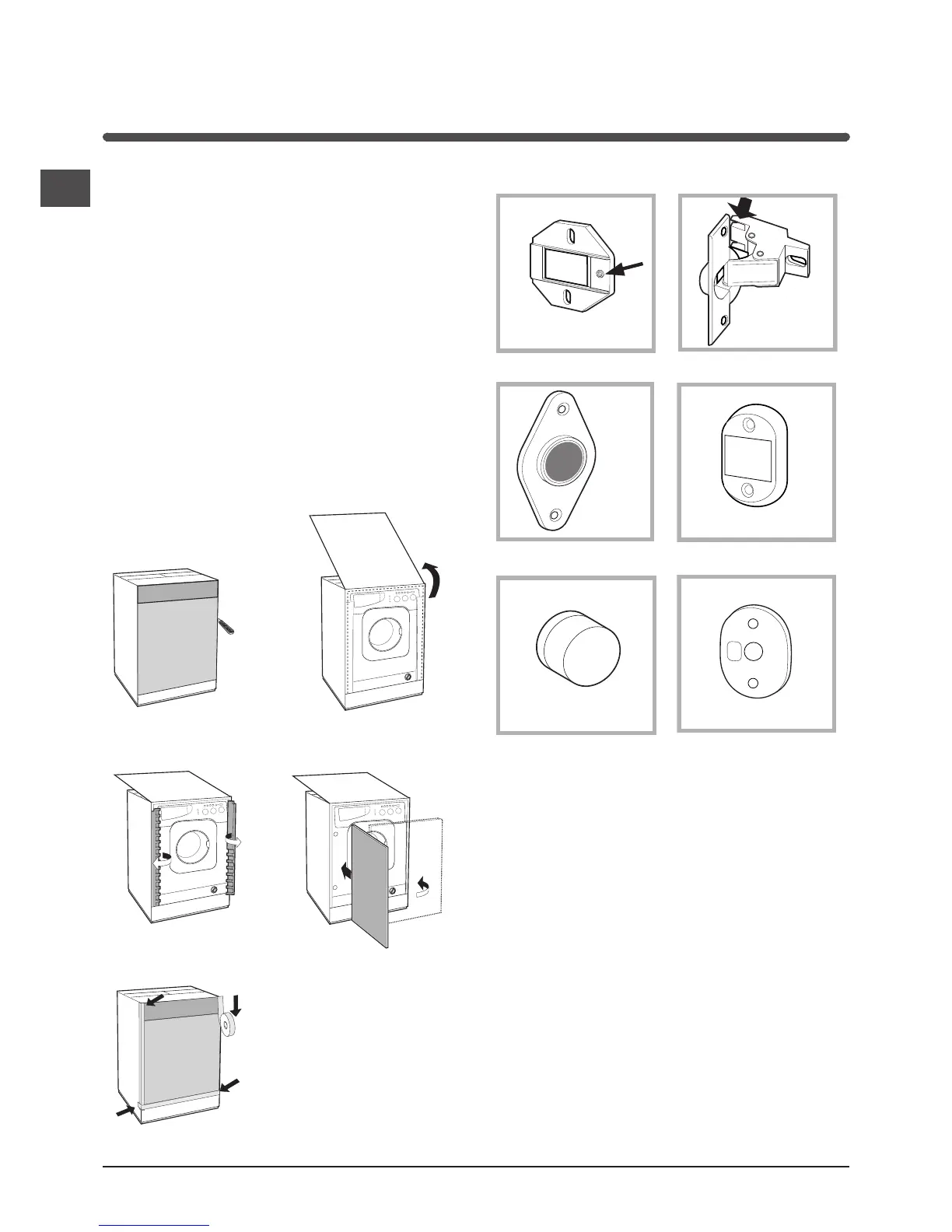

Acessórios montagem portinhola (Fig. 1-2-3-4-5).
Fig. 1
N° 2 Dobradiça
N° 1 Imã N° 1 Batente do imã
N° 1 Peça de borracha
N° 2 Suportes da dobradiça
N° 4 Arruelas
Fig. 2
Fig. 3 Fig. 4
Fig. 5
Fig. 4/B
- 6 parafusos auto-roscantes l = 13 mm “tipo A”.
- 2 parafusos métricos de cabeça alargada l =
25 mm “tipo B”; para a fixação do batente do
ímã ao móvel.
- 4 parafusos métricos l = 15 mm “tipo C”;
para a montagem dos suportes da dobradiça
ao móvel.
- 4 parafusos métricos l = 7 mm “tipo D”; para
a montagem das dobradiças aos suportes.
Montagem das peças na fachada da
máquina.
- Instalar os suportes charneira na face posi-
cionando o furo indicado pela seta na fig. 1
para o interior da face, interalinhar uma arruela
de afastamento (fig. 4/B) usando parafusos do
tipo C.
- Instalar o reforço magnete na posição con-
trária em cima, interalinhar duas arruelas de
afastamento (fig. 4/B) usando dois parafusos
do tipo B.
