Instrucciones de instalación
Instrucciones de instalación.
El aparato es de la clase 3. Se puede instalar con una sola parte lateral (a
la derecha o a la izquierda de la placa) más alto que la placa de cocción y
colocarse a una distancia mínima como se muestra en la figura.
Puede integrarse en todas las unidades cuyas paredes resistan una
temperatura de 65 ° C más alta que la temperatura ambiente (UNI EN
30-1-1 e / o CEI EN 60335-2-6).
L
P
H
(mm)
(mm)
(mm)
serie de placas acero o esmaltado cristal
P
L
H
30
320
520
40
40
45
450
520
40
40
60
590
520
40
40
70
680
520
40
40
90
860
520
40
40
Evite instalar el aparato cerca de materiales inflamables (por ejemplo,
cortinas, paños, etc.).

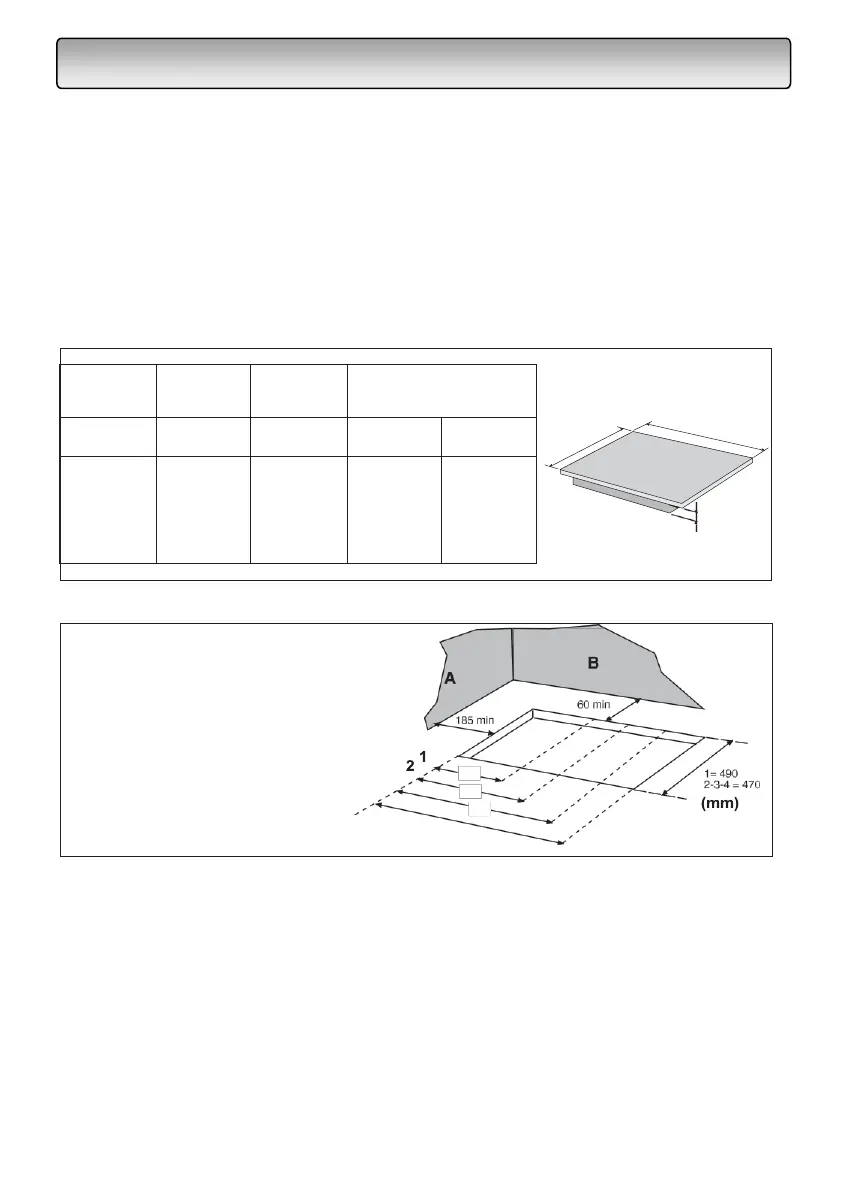

Las dimensiones de las aberturas para la construcción se indican en la
figura, que también proporciona las distancias mínimas que deben
respetarse entre el orificio para la construcción y las paredes laterales y
traseras.
16 - ENGLISH
290
420
560
830
A = cualquier pared lateral
B = cualquier pared trasera
3
4
Dimensiones del agujero
(290x490)
1 = placas de cocción serie 30 cm.
2 = encimeras serie 45 cm
3 = Placas de cocción serie 60 y 70 cm.
4 = placas de cocción serie 90 cm.
(420x490)
(560x490)
(830x490)
