Infiniton GASHQ4 - Page 20

2

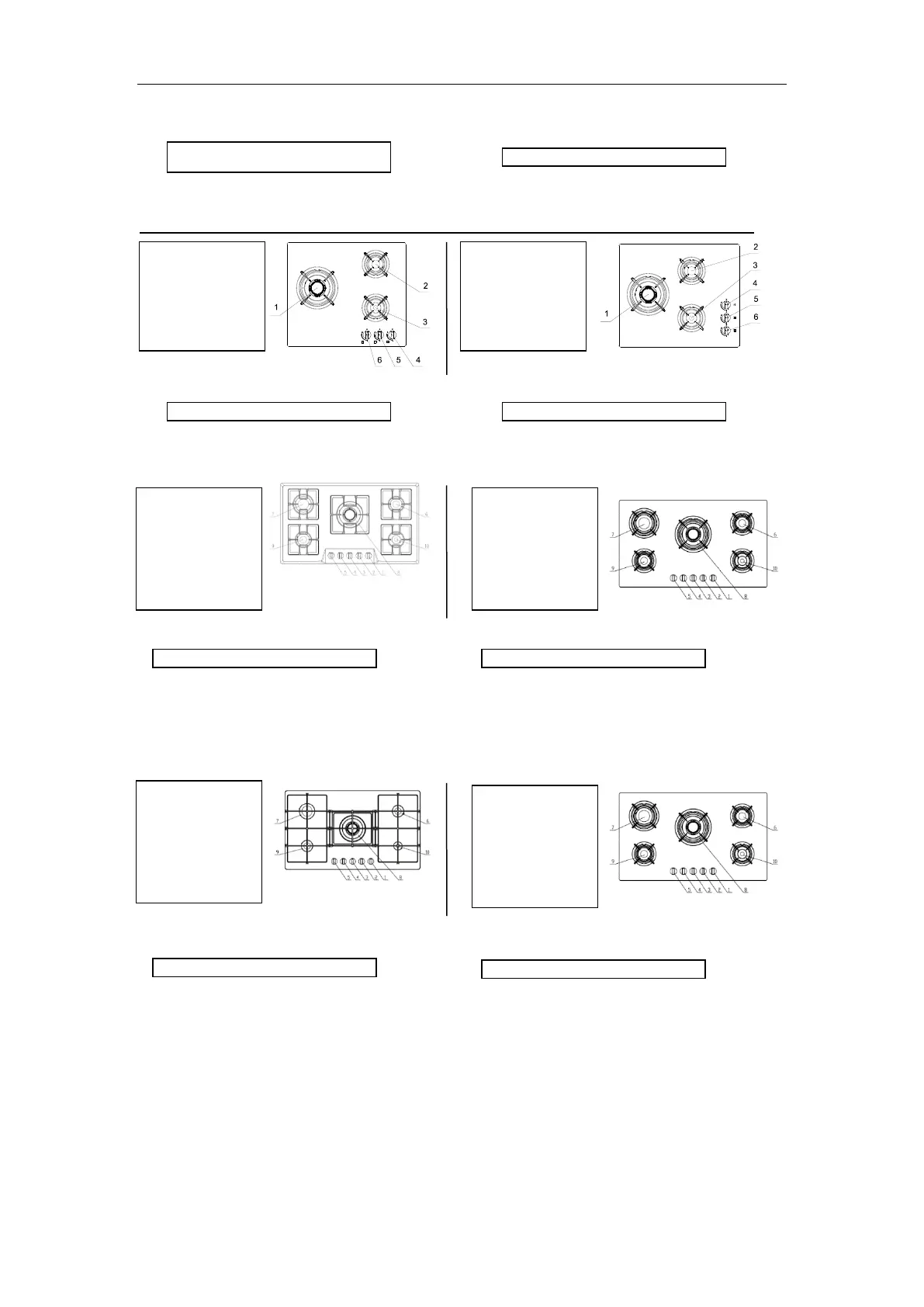

Figure 5 Figure 6
en 45 mm en 45 mm
en 132 mm en 95 mm
en 65 mm en 65 mm
1.El quemador inferior-1.0kW (73g / h)
2.El quemador superior-3.5kW (255g / h)
3.El quemador correcto-1.75kW (127g / h)
4.El quemador izquierdo-3.0kW (218g / h
en 95 mm
1.El quemador inferior-1.0kW (73g / h)
2.El quemador superior-3.0kW (218g / h)
3.El quemador correcto-1.75kW (127g / h)
4.El quemador izquierdo-1.75kW (127g / h)
en 65 mm
Figura 7 Figura 8
1.El quemador inferior derecho-3.5kW (255g / h) en 132 mm
2.El quemador superior derecho-1.75kW (127g / h) en 65 mm
1.El quemador inferior derecho-3.5kW (255g / h) en 132 mm
2.El quemador superior derecho-1.75kW (127g / h) en 65 mm
3. El quemador izquierdo-1.0kW (73g / h)
en 45 mm 3. El quemador izquierdo-1.0kW (73g / h) en 45 mm
Figura 9 Figura 10
en 65 mm 6—1.75kW(127g/h) en 65 mm
en 95 mm 7—3.0kW(218g/h) en 95 mm
en 132 mm 8—3.5kW(255g/h) en 132 mm
1.Quemador
2.Quemador
3.Quemador
4.Quemador
6-1.75kW (127g / h)
7-3.0kW (218g / h)
8-3.5kW (255g / h)
9-1.75kW (127g / h)
en 65 mm 9—1.75kW(127g/h) en 65 mm
5.Quemador 10—1.0kW(73g/h)
en 45 mm
5.Quemador 10—1.0kW(73g/h)
en 45 mm
Figura 11 Figura12
6—1.75kW(127g/h) en 65 mm 6—1.75kW(127g/h) en 65 mm
7—3.0kW(218g/h) en 95 mm 7—3.0kW(218g/h) en 95 mm
8—3.5kW(255g/h) en 132 mm 8—3.5kW(255g/h) en 132 mm
9—1.75kW(127g/h) en 65 mm 9—1.75kW(127g/h) en 65 mm
5.Quemador 10—1.0kW(73g/h)
en 45 mm
5.Quemador 10—1.0kW(73g/h)
en 45 mm
instrucciones de operación:
el botón 4 es para el quemador 3
el botón 5 es para el quemador 2
el botón 6 es para el quemador 1
instrucciones de operación:
el botón 4 es para el quemador 2
el botón 5 es para el quemador 1
el botón 6 es para el quemador 3
JZY-HQ4B67AAGIK,JZT-HQ4B67AAGIK,
JZY-HQ4L67AAGIK,JZT-HQ4L67AAGIK
JZY-HQ4L67ABGIK,JZT-HQ4L67ABGIK,
JZY-HQ3L60AAGIK,JZT-HQ3L60AAGIK,
JZY-HQ3L64ACGIK,JZT-HQ3L64ACGIK,
Entrada de calor total: 6.25kW (455g / h) Entrada de calor total: 6.25kW (455g / h)
instrucciones de funcionamiento:
el botón 1 es para el quemador 10
El botón 2 es para el quemador 6
El botón 3 es para el quemador 8
El botón 4 es para el quemador 7
El botón 5 es para el quemador 9
JZY-HQ5B90AAGIK,JZT-HQ5B90AAGIK,
instrucciones de funcionamiento:
el botón 1 es para el quemador 10
El botón 2 es para el quemador 6
El botón 3 es para el quemador 8
El botón 4 es para el quemador 7
El botón 5 es para el quemador 9
JZY-HQ5L90AAGIK,JZT-HQ5L90AAGIK,
instrucciones de funcionamiento:
el botón 1 es para el quemador 10
El botón 2 es para el quemador 6
El botón 3 es para el quemador 8
El botón 4 es para el quemador 7
El botón 5 es para el quemador 9
JZY-HQ5B90BAGIK,JZT-HQ5B90BAGIK,
instrucciones de funcionamiento:
el botón 1 es para el quemador 10
El botón 2 es para el quemador 6
El botón 3 es para el quemador 8
El botón 4 es para el quemador 7
El botón 5 es para el quemador 9
JZY-HQ5L90BAGIK,JZT-HQ5L90BAGIK,
1.Quemador
2.Quemador
3.Quemador
4.Quemador
1.Quemador
2.Quemador
3.Quemador
4.Quemador
1.Quemador
2.Quemador
3.Quemador
4.Quemador
