2

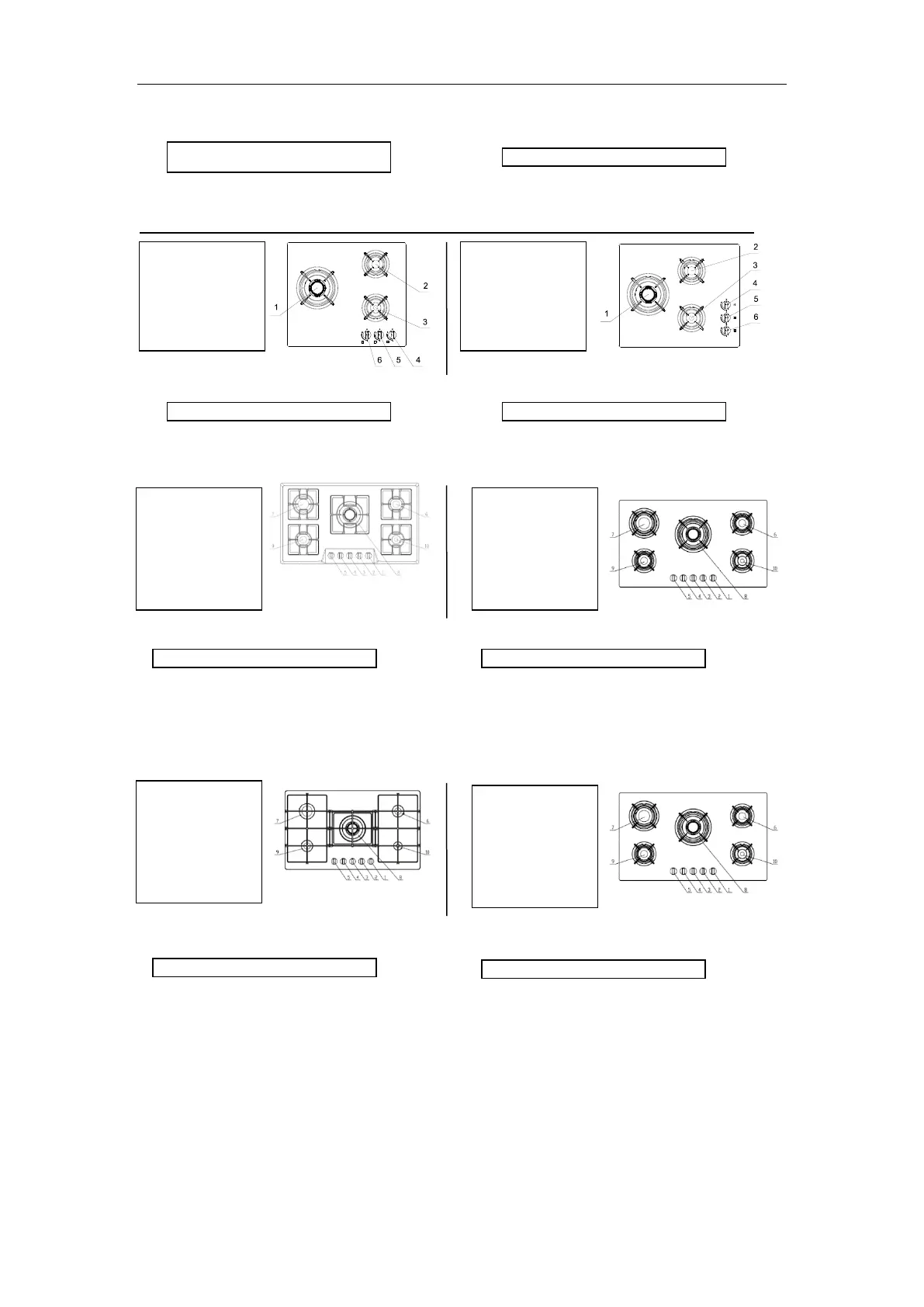

Figura 5 Figure 6
Figura 7 Figura 8
1.
O queimador inferior direito-3.5kW (255g / h) a 132 mm
2.
O queimador superior direito-1.75kW (127g / h) em 65mm
3.
O queimador esquerdo-1.0kW (73g / h) em 45 mm
1.O queimador inferior direito-3.5kW (255g / h) a 132 mm
2.O queimador superior direito-1.75kW (127g / h) em 65mm
3.O queimador esquerdo-1.0kW (73g / h) em 45 mm
Figura 9 Figura 10
6—1.75kW(127g/h) em 65 mm 7
—3.0kW(218g/h) em 95 mm 8—
3.5kW(255g/h) em132 mm 9—
1.75kW(127g/h) em 65 mm
5. Queimador 10-1,0kW (73g / h) em 45 mm
Figura 11 Figura12
6—1.75kW(127g/h) em 65 mm
7—3.0kW(218g/h) em 95 mm
8—3.5kW(255g/h) em 132 mm
6-1.75kW (127g / h) em 65mm
7-3.0kW (218g / h) em 95mm
8-3.5kW (255g / h) em 132mm
9-1.75kW (127g / h) em 65mm
9—1.75kW(127g/h) em 65 mm
5. Queimador 10-1,0kW (73g / h) em 45 mm
5.Queimador 10—1.0kW(73g/h)
em45 mm
instrucciones de operación:
el botón 4 es para el quemador 2
el botón 5 es para el quemador 1
el botón 6 es para el quemador 3
JZY-HQ4B67AAGIK,JZT-HQ4B67AAGIK,
JZY-HQ4L67AAGIK,JZT-HQ4L67AAGIK
JZY-HQ4L67ABGIK,JZT-HQ4L67ABGIK,
JZY-HQ3L60AAGIK,JZT-HQ3L60AAGIK,
JZY-HQ3L64ACGIK,JZT-HQ3L64ACGIK,
Entrada total de calor: 6,25 kW (455 g / h) Entrada total de calor: 6,25 kW (455 g / h)
manual de instruções:
botão 1 é para queimador 10
botão 2 é para queimador 6
botão 3 é para queimador 8
botão 4 é para queimador 7
botão 5 é para queimador 9
JZY-HQ5B90AAGIK,JZT-HQ5B90AAGIK,
manual de instruções:
botão 1 é para queimador 10
botão 2 é para queimador 6
botão 3 é para queimador 8
botão 4 é para queimador 7
botão 5 é para queimador 9
JZY-HQ5L90AAGIK,JZT-HQ5L90AAGIK,
manual de instruções:
botão 1 é para queimador 10
botão 2 é para queimador 6
botão 3 é para queimador 8
botão 4 é para queimador 7
botão 5 é para queimador 9
JZY-HQ5B90BAGIK,JZT-HQ5B90BAGIK,
manual de instruções:
botão 1 é para queimador 10
botão 2 é para queimador 6
botão 3 é para queimador 8
botão 4 é para queimador 7
botão 5 é para queimador 9
JZY-HQ5L90BAGIK,JZT-HQ5L90BAGIK,
1. O queimador inferior-1,0kW (73g / h) em 45 mm
2. O queimador superior de 3,5 kW (255 g / h) a 132 mm
3. O queimador direito de 1.75kW (127g / h) em 65mm
4.O queimador esquerdo-3.0kW (218g / h em 95mm
1. O queimador inferior-1,0kW (73g / h) em 45 mm
2. O queimador superior-3.0kW (218g / h) em 95 mm
3. O queimador direito de 1.75kW (127g / h) em 65mm
4.O queimador esquerdo-1.75kW (127g / h) em 65mm
1. Queimador 6-1.75kW (127g / h) em 65mm
2. Queimador 7-3,0kW (218g / h) em 95mm
3. Queimador 8-3.5kW (255g / h) em 132 mm
4. Queimador 9-1.75kW (127g / h) em 65mm
5. Queimador 10-1,0kW (73g / h) em 45 mm
1. Queimador
2. Queimador
3. Queimador
4. Queimador
1. Queimador
2. Queimador
3. Queimador
4. Queimador
1. Queimador
2. Queimador
3. Queimador
4. Queimador
