INSTALAÇÃO DE UNIDADES EXTERIORES
Passo4: Instalação de Cablagem
4.9 Utilizar uma chave de fendas phillips para desatarraxar a tampa da cablagem, agarrá-la e
pressioná-la suavemente para baixo para a retirar. 4.10 Desaparafusar a braçadeira do cabo e
retirá-la.

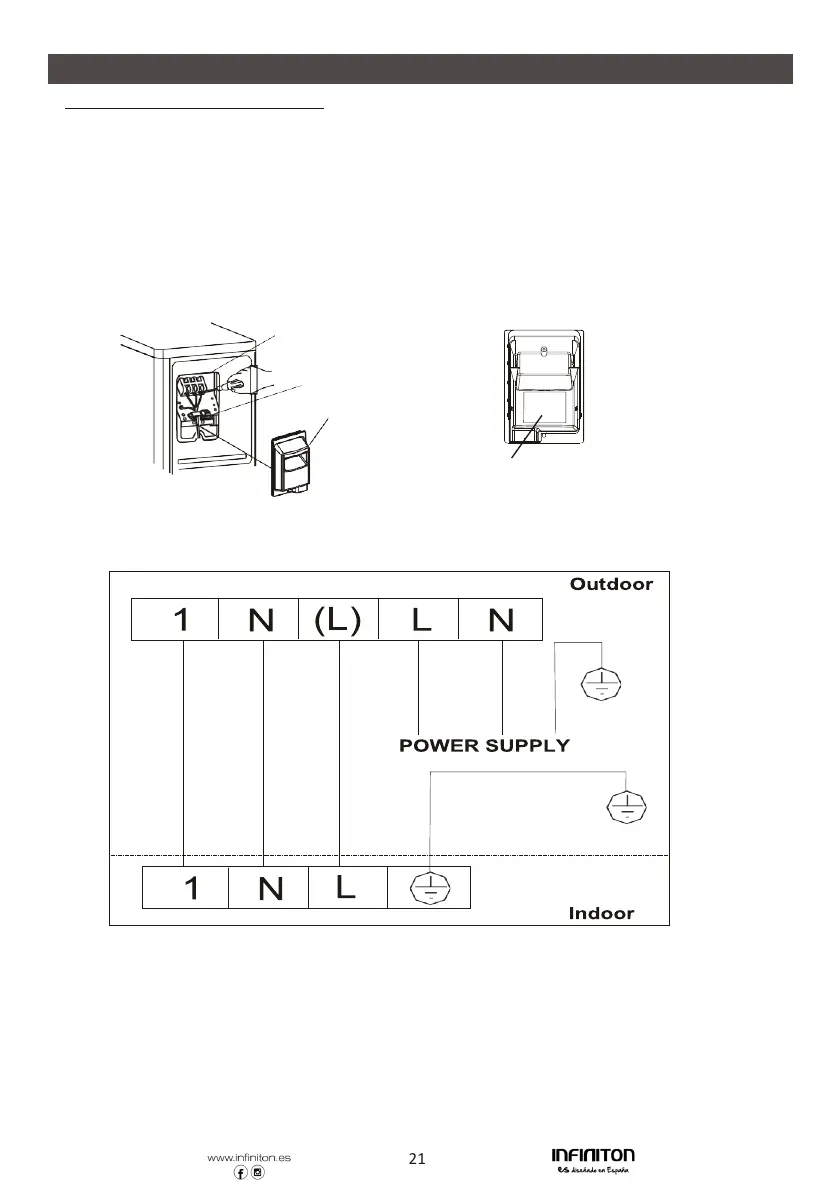

4.11 De acordo com o diagrama de cablagem colado no interior da tampa de cablagem, ligar a
ligação fios para os terminais correspondentes, e garantir que todas as ligações são firmes e
seguras.
4.12 Reinstalar a braçadeira do cabo e a tampa da cablagem.
Nota: Ao ligar os fios das unidades interiores e exteriores, a energia deve ser cortada.
Bloco terminal
Grampo de cabo
Cobertura de cablagem
Diagrama de cablagem
