SCHÉMA DE CABLAGE
(Remarque: Toutes les dimensions sont en mm）
A
B
C
D
385
200
755
385
TEC-50
450
200
796
450
TEC-80
450
200
896
450
TEC-100
4

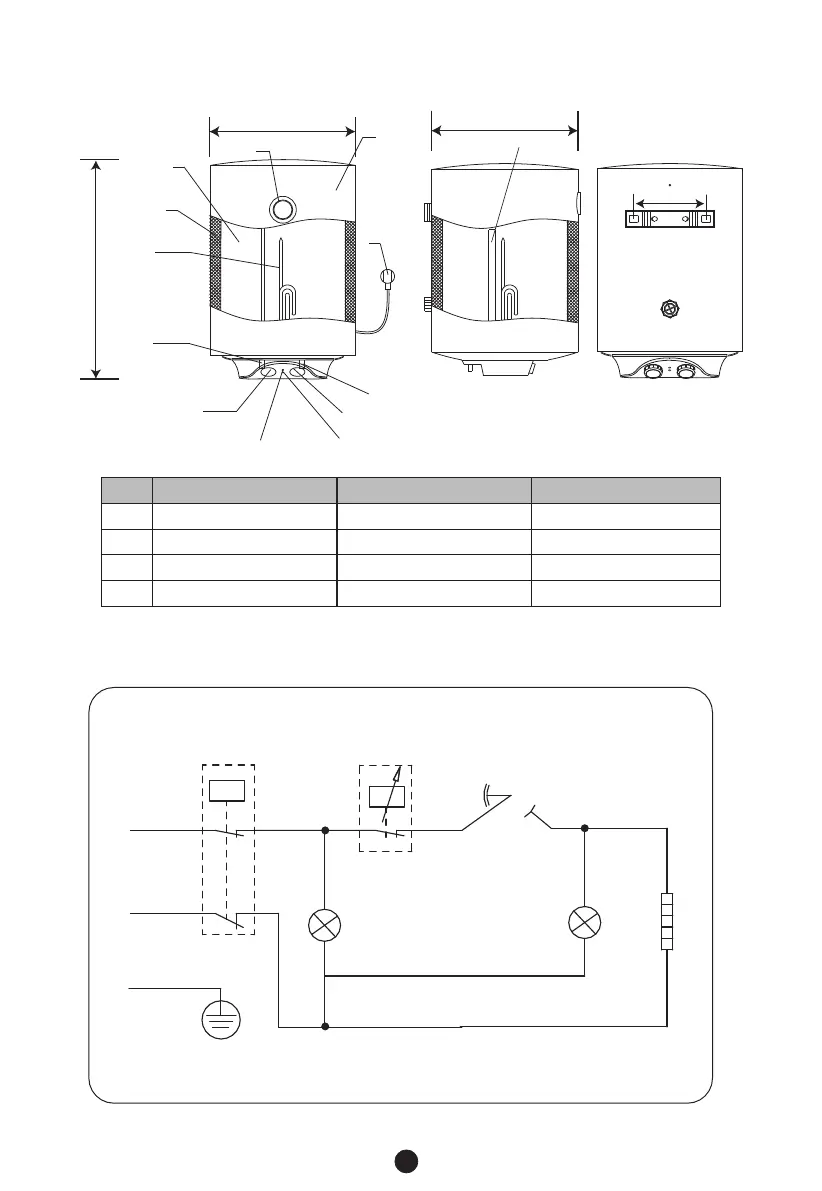

2.3 Brève présentation de la structure du produit
2.4 Diagramme du câblage interne
Thermomètre
Eau chaude
sortie
Entrée d'eau froide
Inner tank
Réservoir
intérieur
Chauffage
élément
coque
Puissance
corde
A
B
C
D
Bouton de réglage de la température
Voyant de chauffage
On/Off
Voyant d'alimentation
Anode
E
N
L
Q
Q 0
Élément chauffant
Thermostat
Voyant lumineux du chauffage
Switch
Marron
Bleu
Jaune/Vert
Indicateur de puissance
Thermique Coupé
