2.3

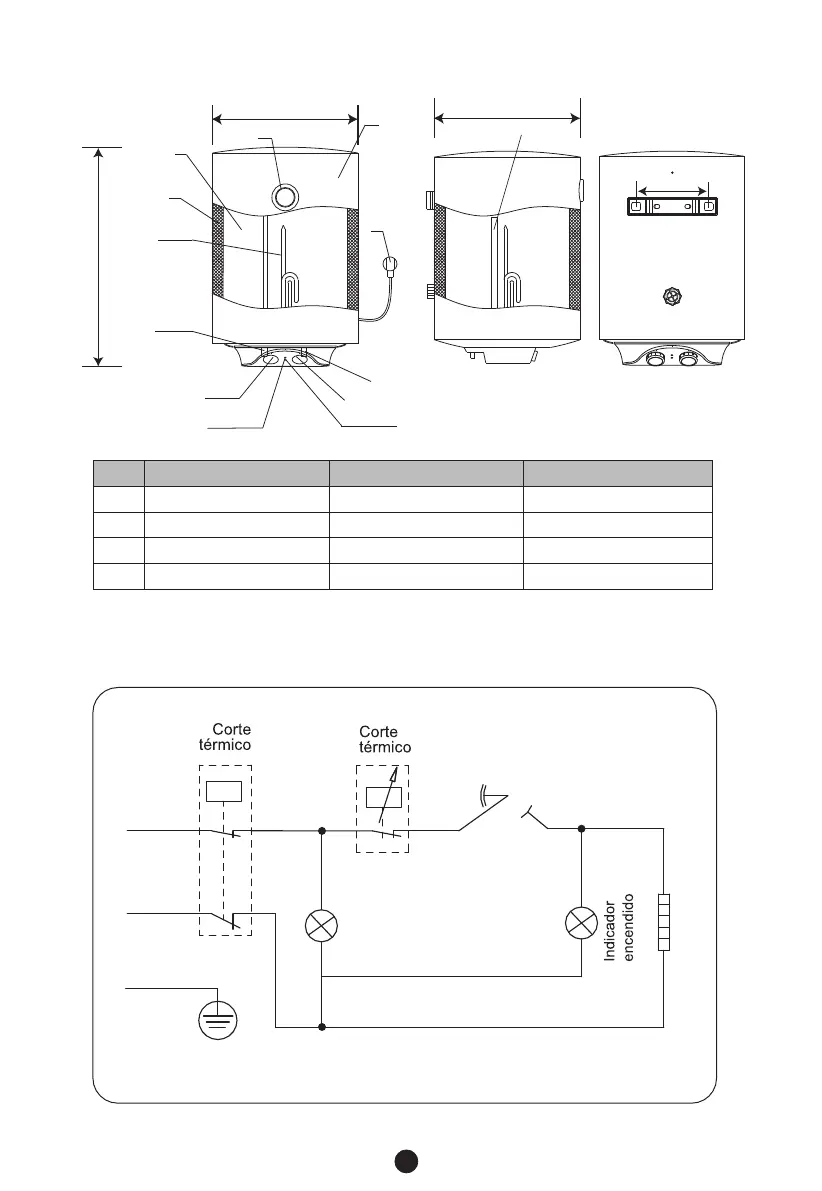

DIAGRAMA DE CABLES
(Nota: Todas las dimensiones son en mm）
Estructura del producto
2.3 Diagrama de cables internos
A
B
C
D
385
200
755
385
TEC-50
450
200
796
450
TEC-80
450
200
896
450
TEC-100
A
B
C
4
D
Termómetro
Tapa
Cable
de alimentación
Tanque
interno
Aislamiento
térmico
Elemento de
calefacción
Salida agua
caliente
Ajuste de temperatura
Indicador luminoso
de temperatura
Encendido/Apagado
Indicador luminoso de energia
Entrada agua fría
Anodo
Elemento de calor
Marrón
Azul
Amarillo/Verde
E
N
L
Q
Q 0
Switch
Indicador de encendido
